PCIe ライザー・カード・コネクター

PCIe ライザー・カードを取り付けるには、このセクションを参照してください。

サーバーは、以下の PCIe ライザー・カードをサポートします。

2 スロット PCIe Gen4 ライザー・カード​

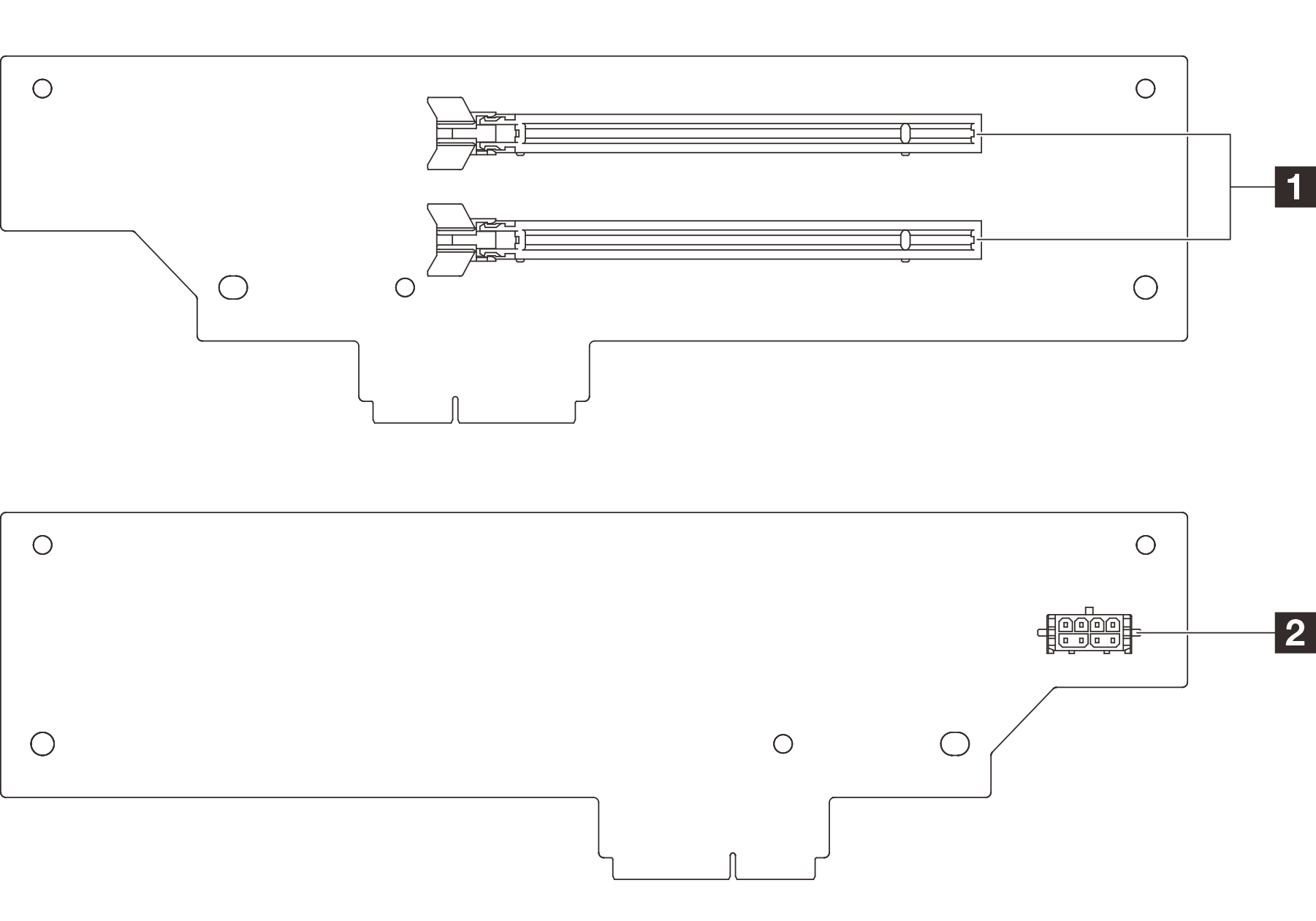

図 1. 2 スロット PCIe Gen4 ライザー・カード・コネクター
Two-slot PCIe Gen5 riser card connectors
1 PCIe スロット (x2)2 ライザー電源コネクター

6 スロットPCIe Gen5 ライザー・カード (HH)​

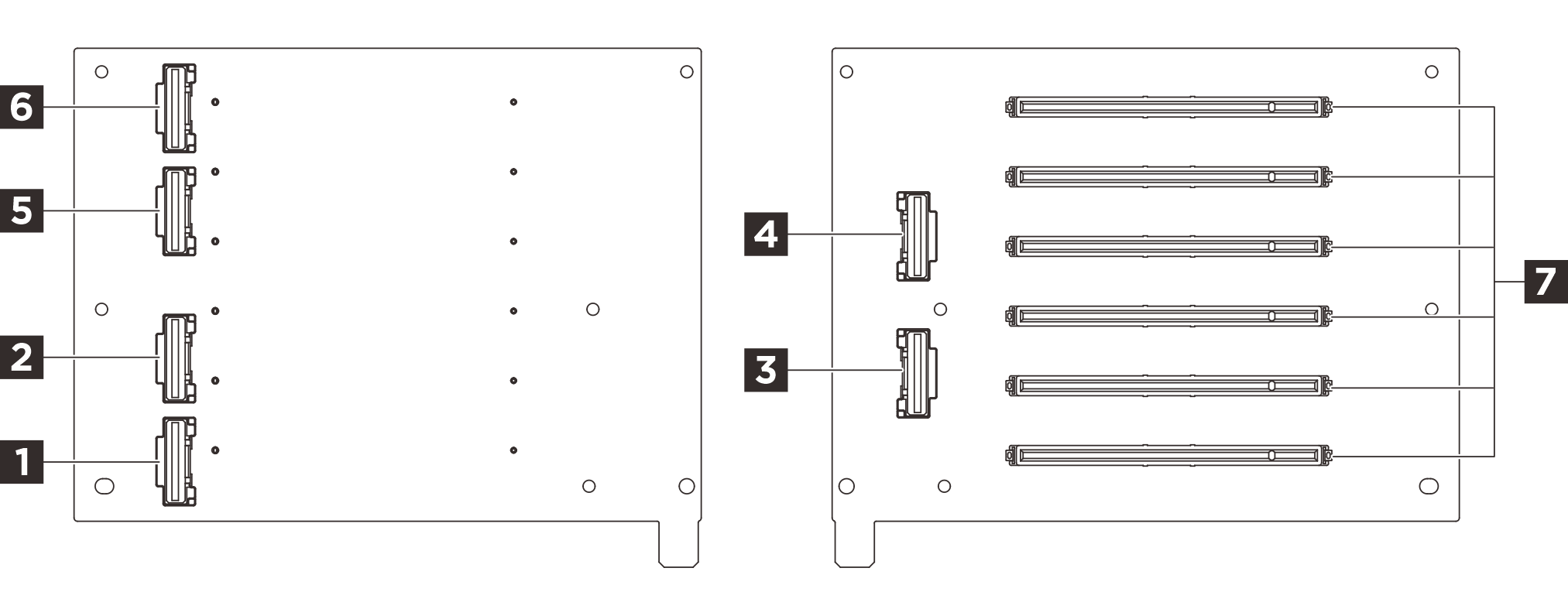

図 2. 6 スロットPCIe Gen5 ライザー・カード (HH)
Six-slot PCIe Gen5 riser card (HH)
1 R1 コネクター2 R2 コネクター
3 R3 コネクター4 R4 コネクター
5 R5 コネクター6 R6 コネクター
7 PCIe スロット (x6)

6 スロット PCIe Gen5 ライザー・カード (FH)​

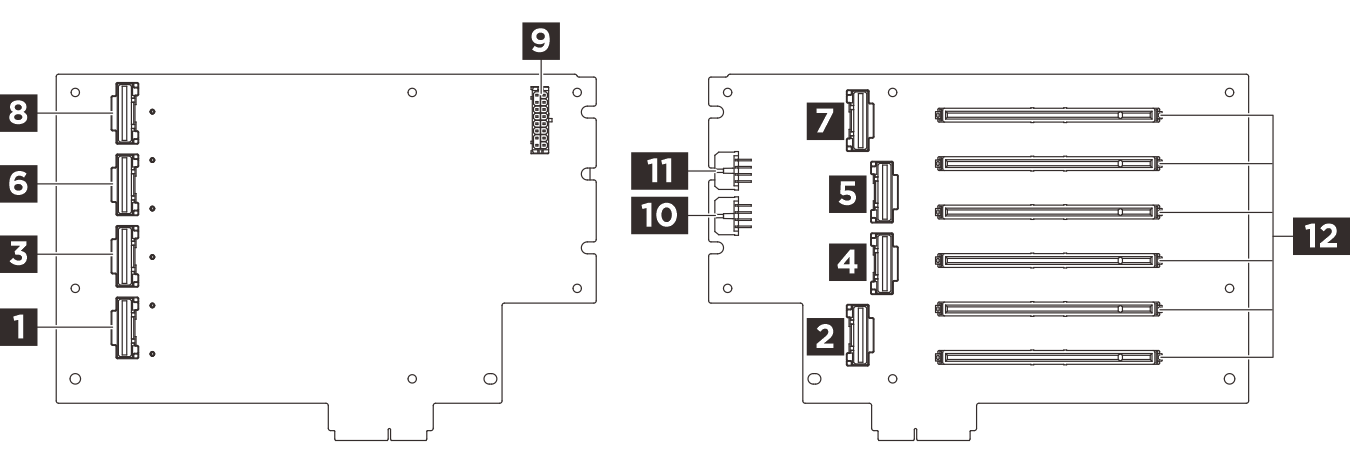

図 3. 6 スロット PCIe Gen5 ライザー・カード (FH)
Six-slot PCIe Gen5 riser card (FH)
1 R1 コネクター2 R2 コネクター
3 R3 コネクター4 R4 コネクター
5 R5 コネクター6 R6 コネクター
7 R7 コネクター8 R8 コネクター
9 ライザー電源コネクター10 GPU電源 2 コネクター
11 GPU 電源 1 コネクター12 PCIe スロット (x6)
