ขั้วต่อการ์ดตัวยก PCIe

ดูส่วนนี้เพื่อค้นหาขั้วต่อบนการ์ดตัวยก PCIe

การ์ดตัวยก PCIe Gen4 แบบสองช่องเสียบ​

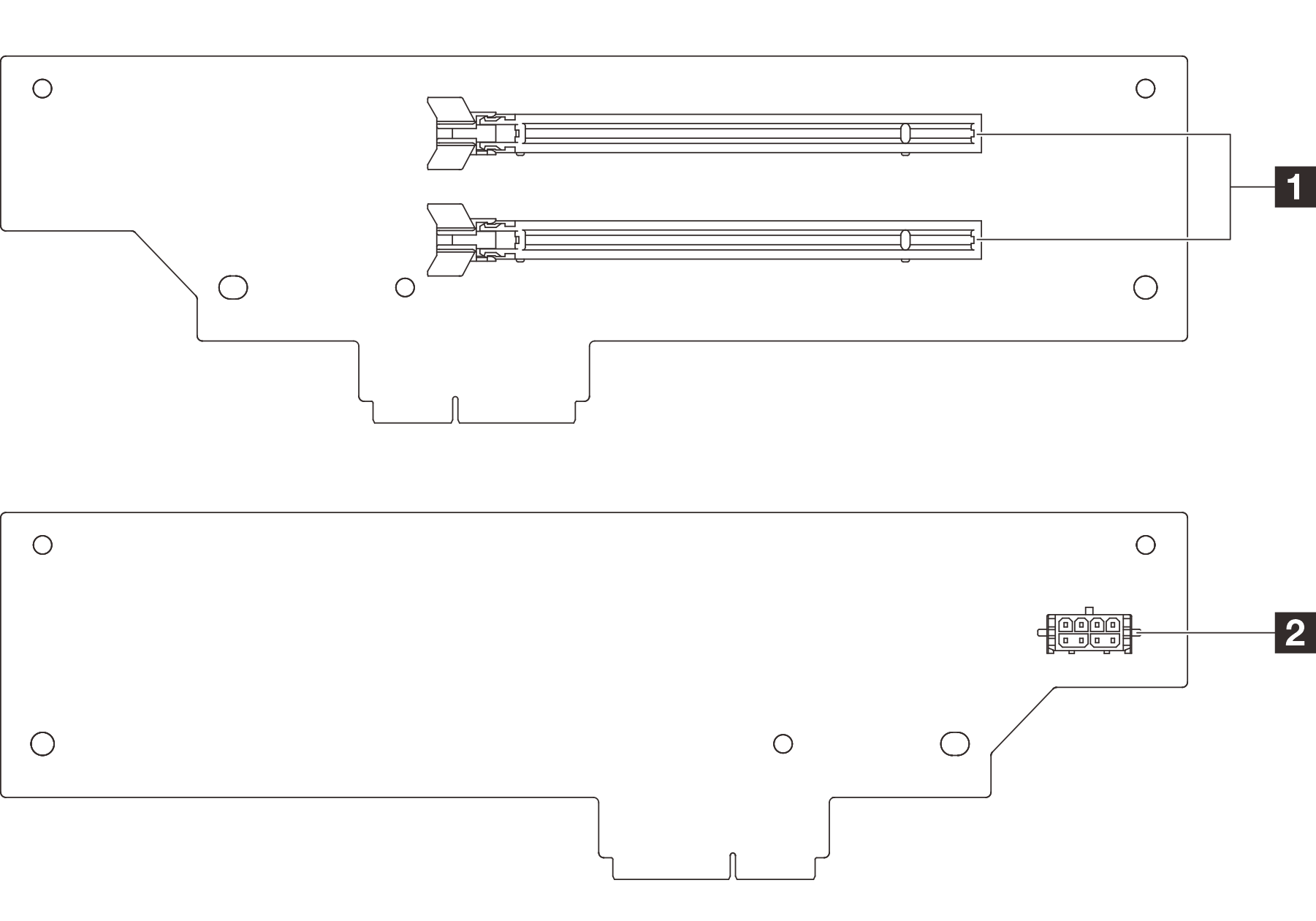

รูปที่ 1. ขั้วต่อการ์ดตัวยก PCIe Gen4 แบบสองช่องเสียบ

1 ช่องเสียบ PCIe (x2)

2 ขั้วต่อไฟฟ้าตัวยก

การ์ดตัวยก PCIe Gen5 แบบหกช่องเสียบ (HH)​

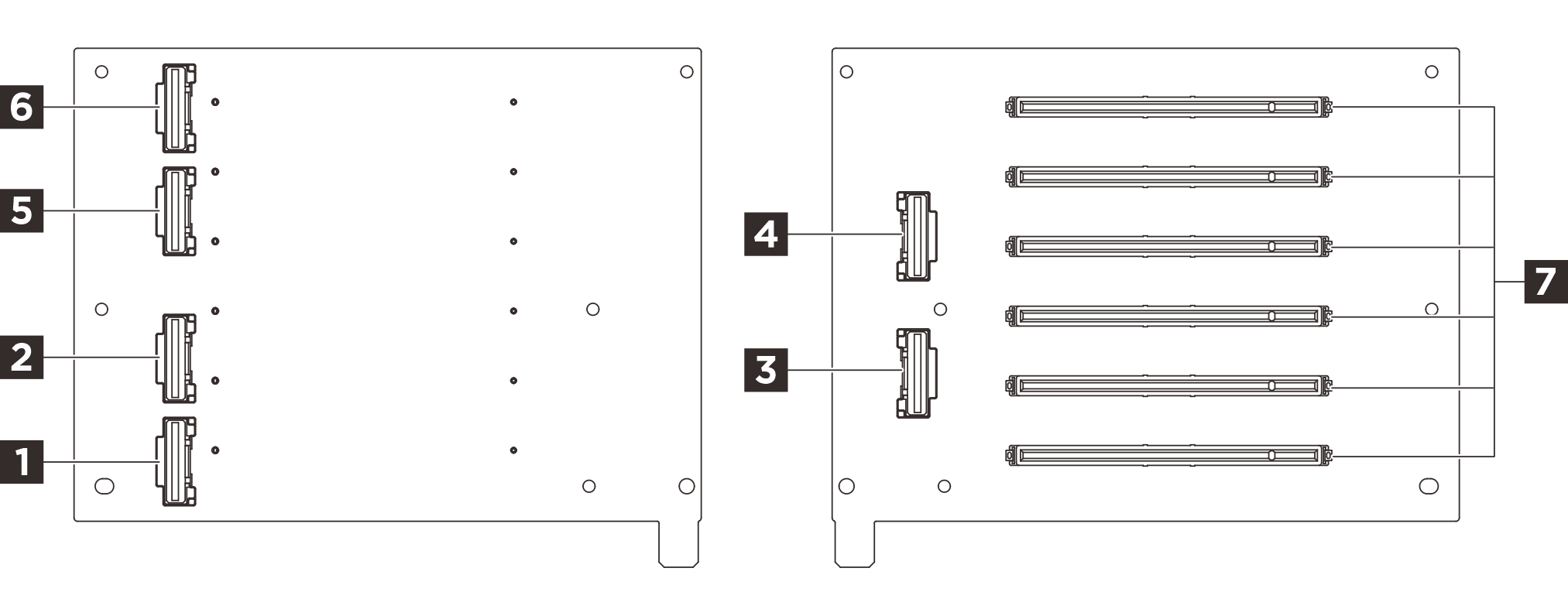

รูปที่ 2. การ์ดตัวยก PCIe Gen5 แบบหกช่องเสียบ (HH)

1 ขั้วต่อ R1	2 ขั้วต่อ R2
3 ขั้วต่อ R3	4 ขั้วต่อ R4
5 ขั้วต่อ R5	6 ขั้วต่อ R6
7 ช่องเสียบ PCIe (x6)

การ์ดตัวยก PCIe Gen5 แบบหกช่องเสียบ (FH)​

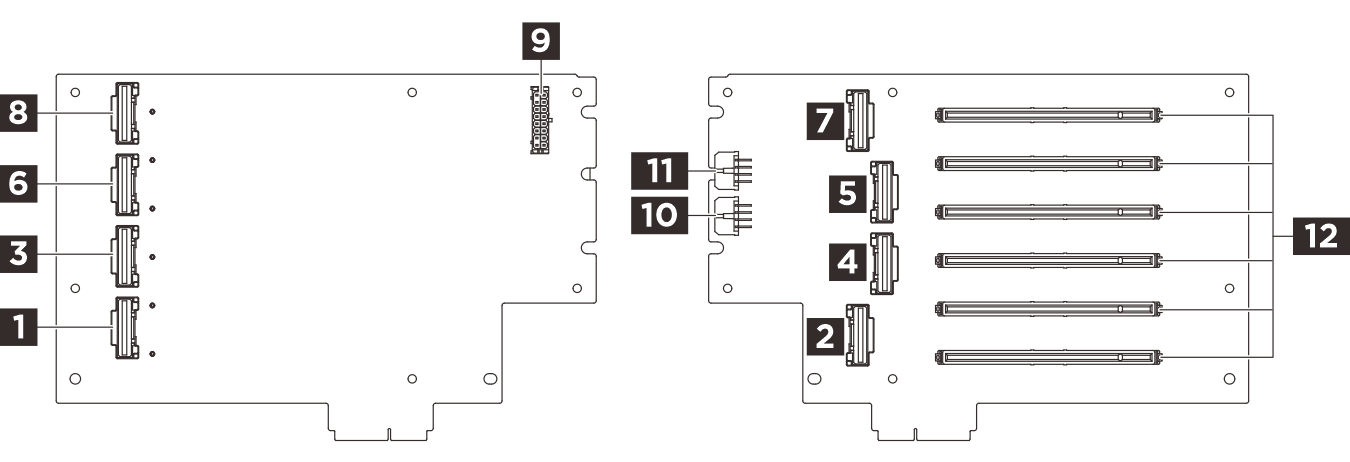

รูปที่ 3. การ์ดตัวยก PCIe Gen5 แบบหกช่องเสียบ (FH)

1 ขั้วต่อ R1	2 ขั้วต่อ R2
3 ขั้วต่อ R3	4 ขั้วต่อ R4
5 ขั้วต่อ R5	6 ขั้วต่อ R6
7 ขั้วต่อ R7	8 ขั้วต่อ R8
9 ขั้วต่อไฟฟ้าตัวยก	10 ขั้วต่อไฟฟ้า GPU 2
11 ขั้วต่อไฟฟ้า GPU 1	12 ช่องเสียบ PCIe (x6)
