ขั้วต่อส่วนประกอบแผงระบบเพื่อการเดินสาย

ภาพประกอบต่อไปนี้แสดงขั้วต่อภายในที่อยู่บนส่วนประกอบแผงระบบที่ใช้เพื่อการเดินสายภายใน

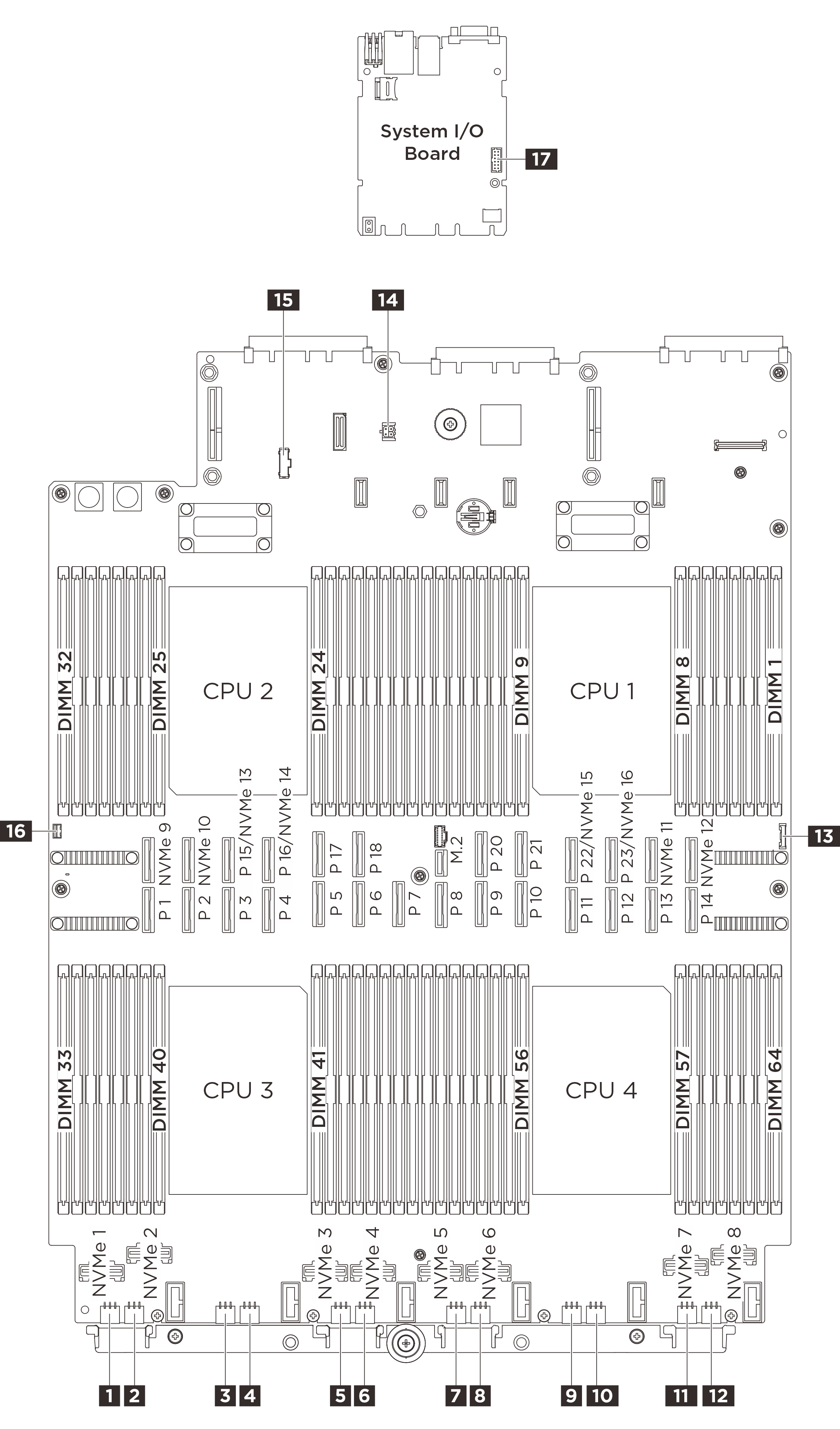

รูปที่ 1. ขั้วต่อส่วนประกอบแผงระบบเพื่อการเดินสาย

1 ขั้วต่อไฟฟ้าของแบ็คเพลน 1	2 ขั้วต่อไฟฟ้าของแบ็คเพลน 2
3 ขั้วต่อไฟฟ้าของแบ็คเพลน 3	4 ขั้วต่อไฟฟ้าของแบ็คเพลน 4
5 ขั้วต่อไฟฟ้าของแบ็คเพลน 5	6 ขั้วต่อไฟฟ้าของแบ็คเพลน 6
7 ขั้วต่อไฟฟ้าของแบ็คเพลน 7	8 ขั้วต่อไฟฟ้าของแบ็คเพลน 8
9 ขั้วต่อไฟฟ้าของแบ็คเพลน 9	10 ขั้วต่อไฟฟ้าของแบ็คเพลน 10
11 ขั้วต่อไฟฟ้าของแบ็คเพลน 11	12 ขั้วต่อไฟฟ้าของแบ็คเพลน 12
13 ขั้วต่อ USB บนแผงด้านหน้า	14 ขั้วต่อเซนเซอร์ตรวจจับการรั่วไหล
15 ขั้วต่อ PDB Sideband	16 ขั้วต่อสวิตช์ป้องกันการบุกรุก
17 ขั้วต่อพอร์ตอนุกรม
