ケーブル配線用システム・ボード・アセンブリー・コネクター

以下の図は、内部ケーブルの配線に使用するシステム・ボード・アセンブリー上の内部コネクターを示しています。

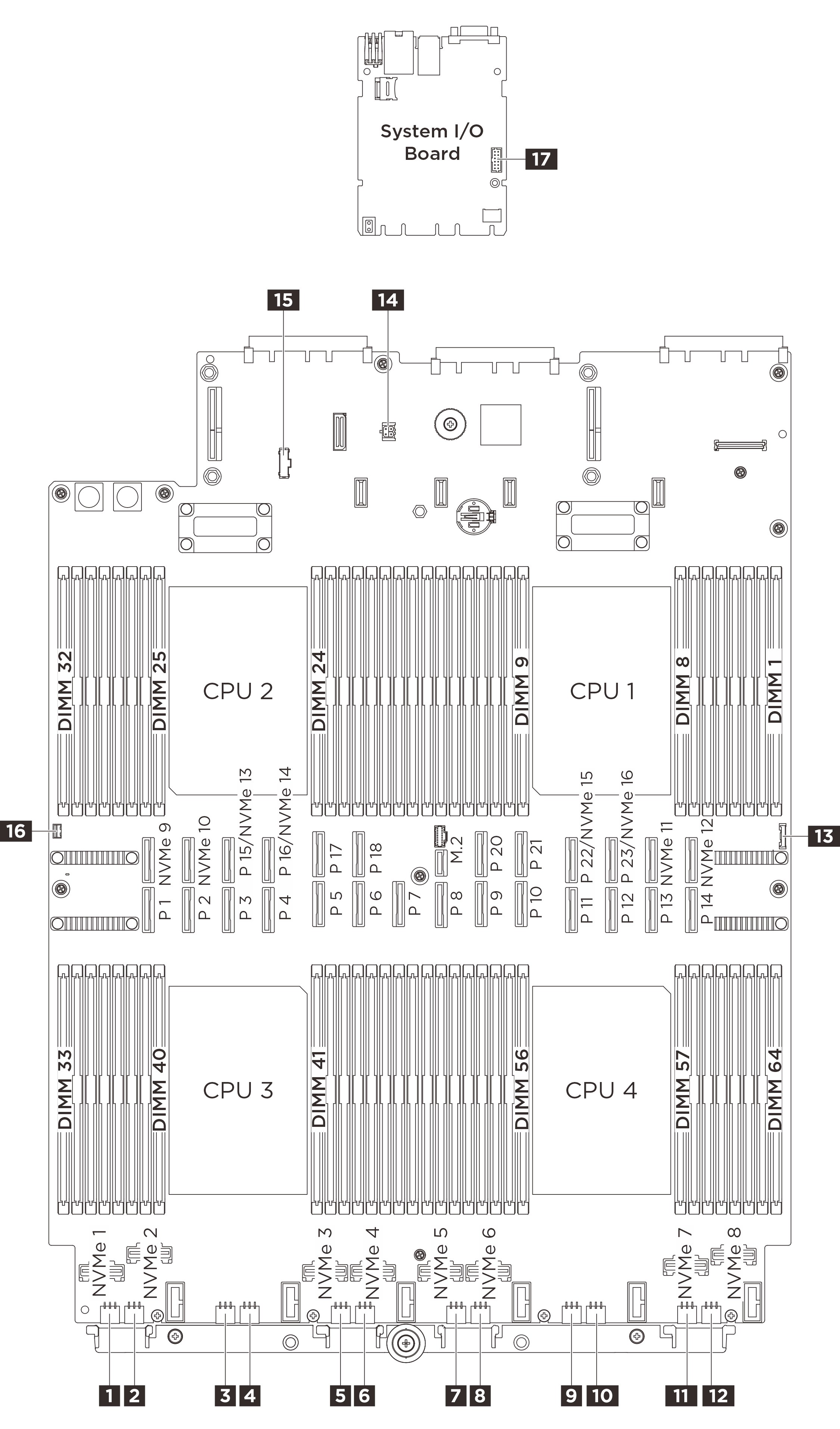

図 1. ケーブル配線用システム・ボード・アセンブリー・コネクター

1 バックプレーン 1 電源コネクター	2 バックプレーン 2 電源コネクター
3 バックプレーン 3 電源コネクター	4 バックプレーン 4 電源コネクター
5 バックプレーン 5 電源コネクター	6 バックプレーン 6 電源コネクター
7 バックプレーン 7 電源コネクター	8 バックプレーン 8 電源コネクター
9 バックプレーン 9 電源コネクター	10 バックプレーン 10 電源コネクター
11 バックプレーン 11 電源コネクター	12 バックプレーン 12 電源コネクター
13 前面パネル USB コネクター	14 漏水センサー・コネクター
15 PDB側波帯コネクター	16 侵入検出スイッチ・コネクター
17 シリアル・ポート・コネクター
