フラッシュ電源モジュールのケーブル配線
RAID フラッシュ電源モジュール (スーパーキャップ) のケーブル配線方法については、このセクションの説明に従ってください。
注
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
RAID アダプターの場所に基づいて、次の表から対応する配線パスを選択します。

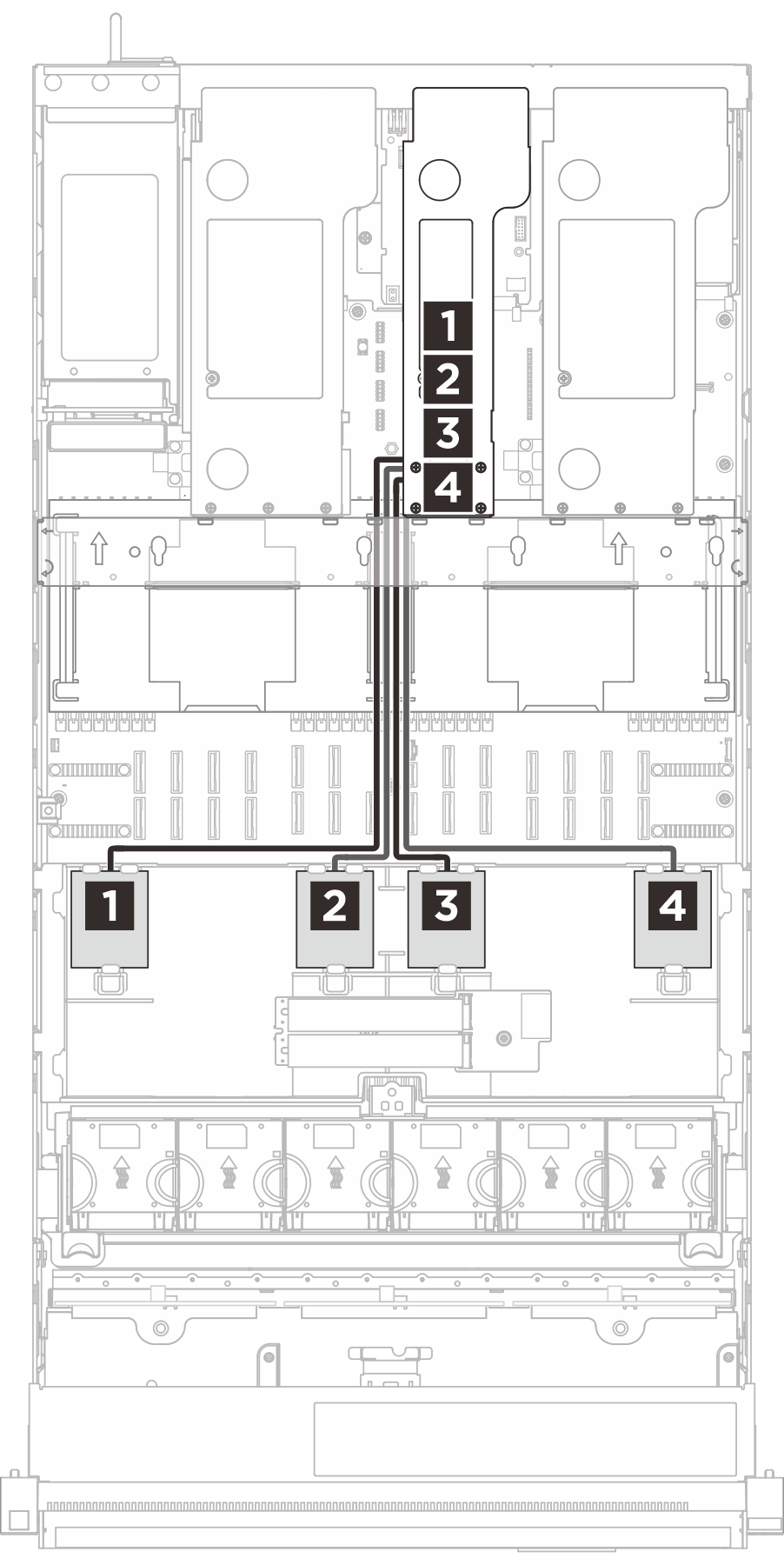

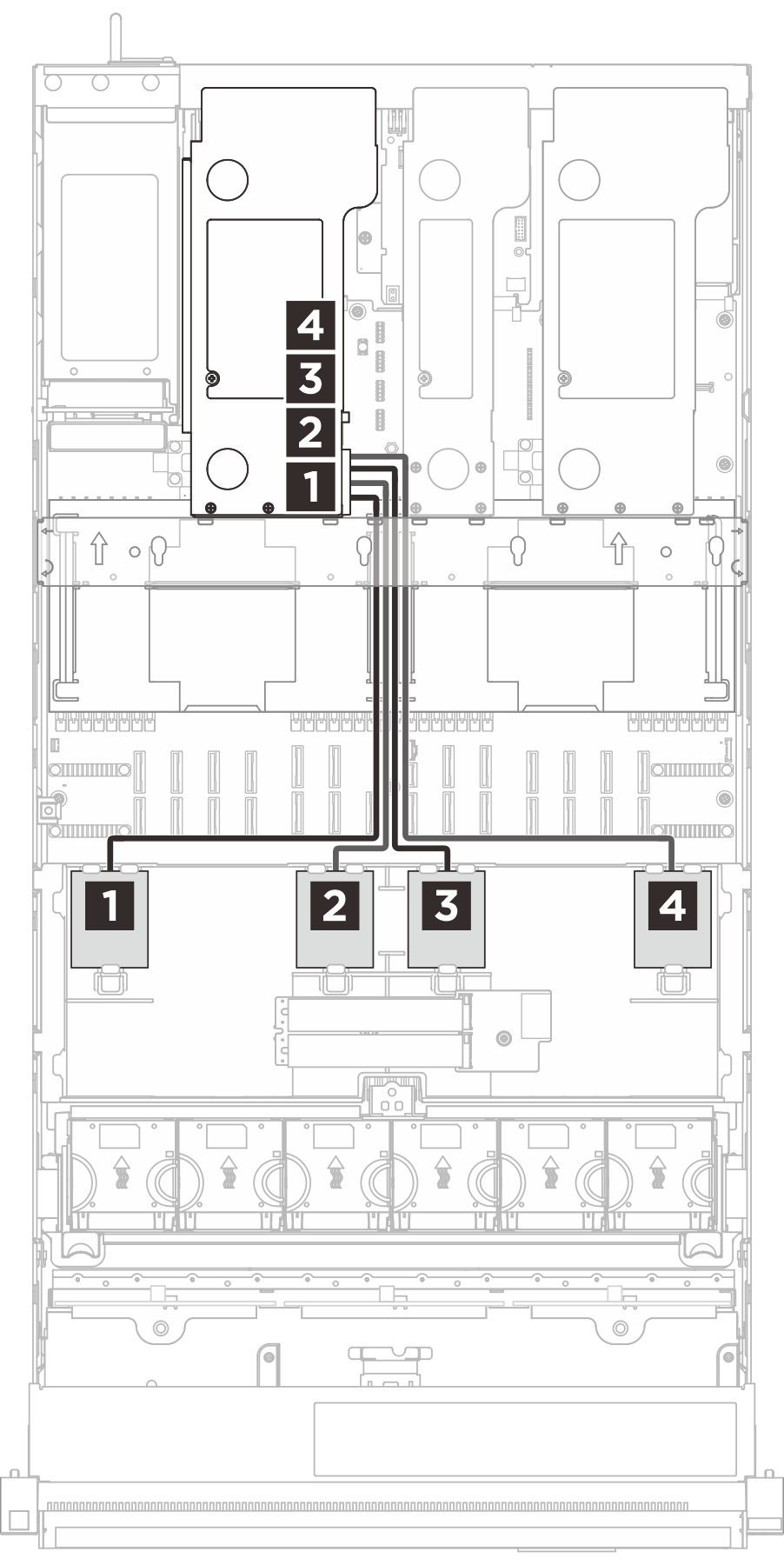

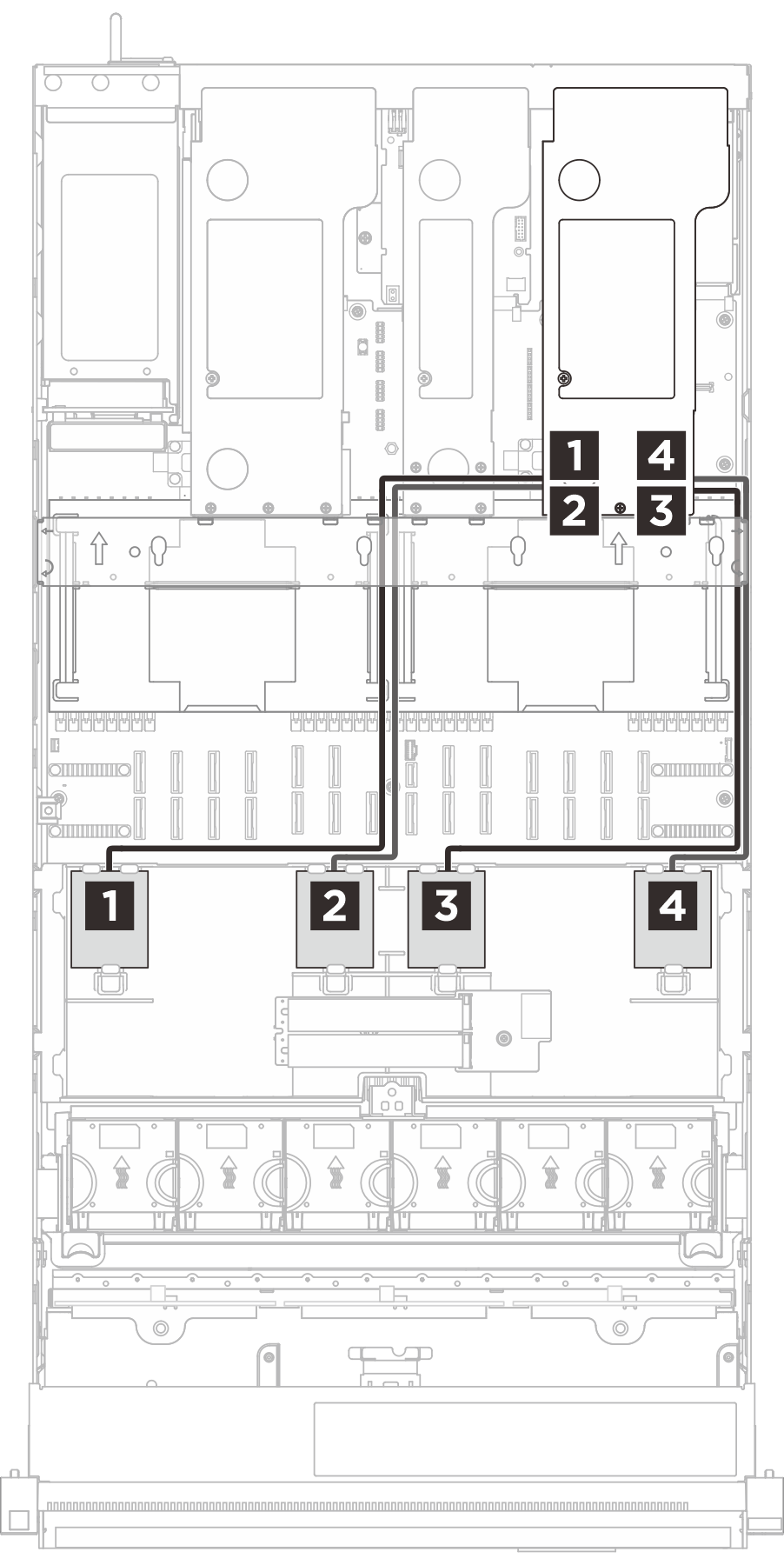

| ライザー 3 へのケーブル配線 | ライザー 2 へのケーブル配線 | ライザー 1 へのケーブル配線 |
|---|---|---|
 |  |  |
| ケーブル | 始点 | 終点 |
|---|---|---|
| 2x4p to 1x9p (680 mm) | 1 フラッシュ電源モジュール | 1 ライザー上の RAID アダプター |
| 2x4p to 1x9p (680 mm) | 2 フラッシュ電源モジュール | 2 ライザー上の RAID アダプター |
| 2x4p to 1x9p (680 mm) | 3 フラッシュ電源モジュール | 3 ライザー上の RAID アダプター |
| 2x4p to 1x9p (680 mm) | 4 フラッシュ電源モジュール | 4 ライザー上の RAID アダプター |
