Instradamento dei cavi del modulo di alimentazione flash

Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per i moduli di alimentazione flash RAID (supercap).

Nota

Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

In base alla posizione dell'adattatore RAID, selezionare il percorso di instradamento corrispondente dalla tabella seguente.

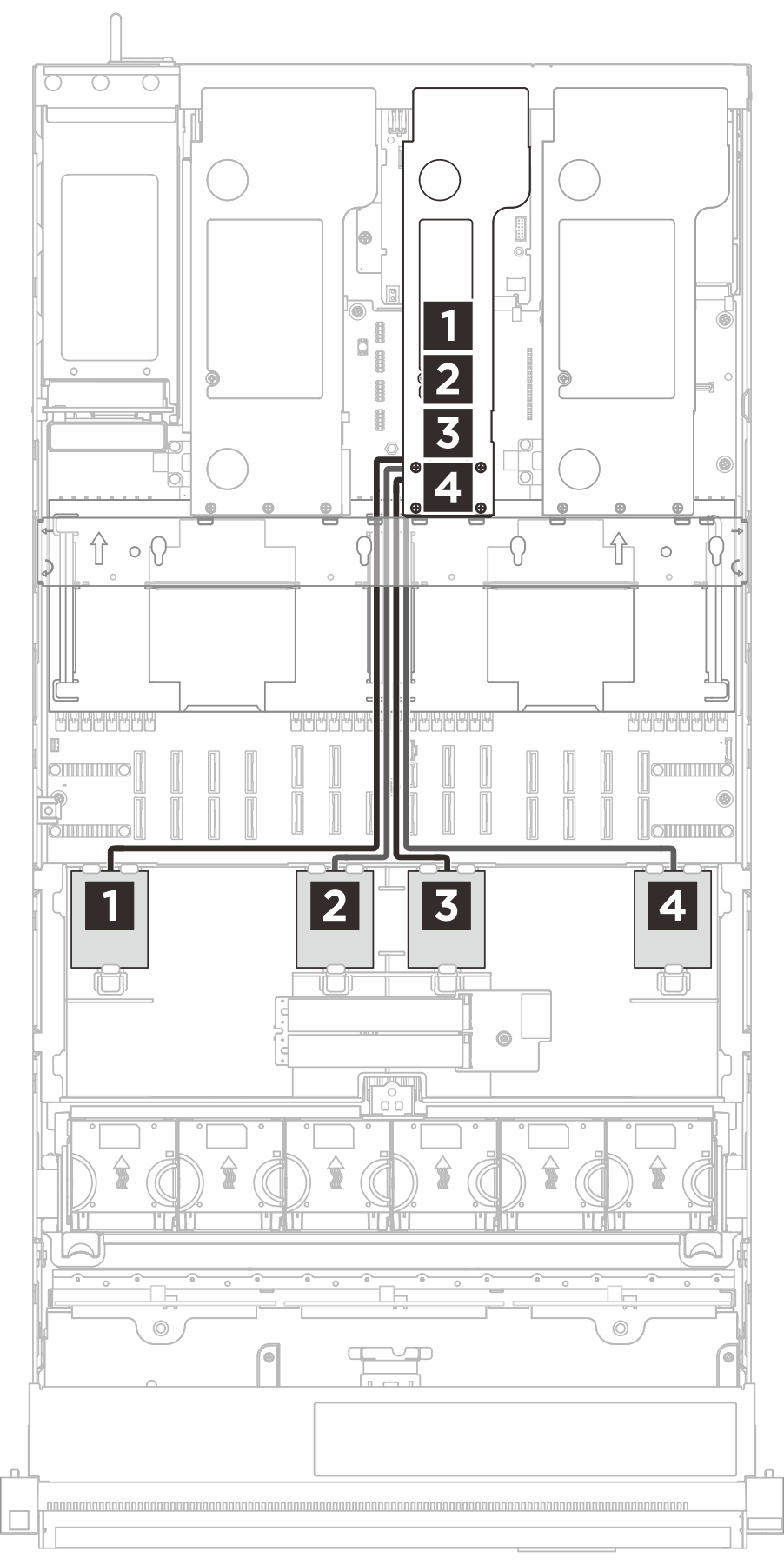

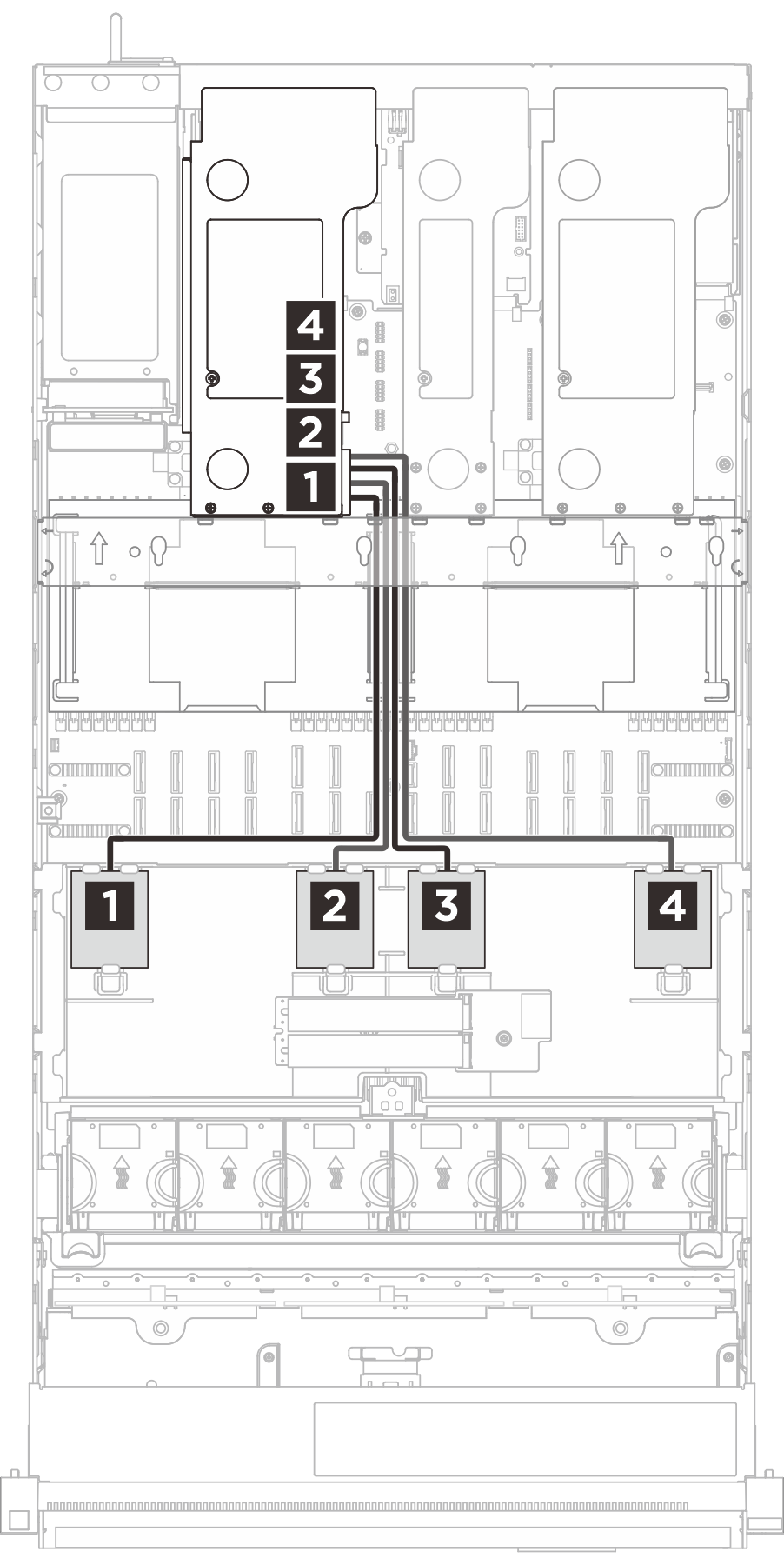

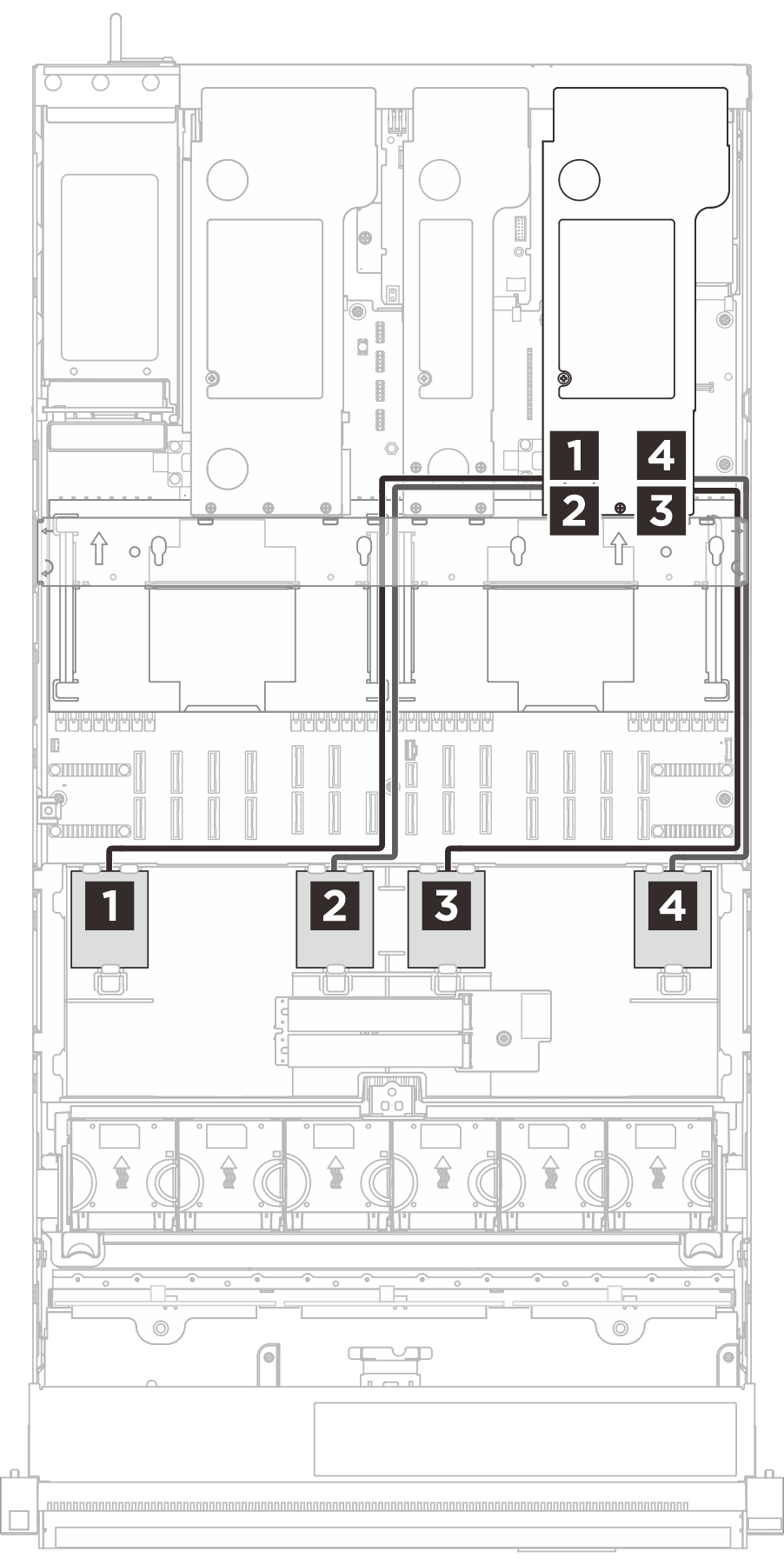

Instradamento dei cavi per la scheda verticale 3	Instradamento dei cavi per la scheda verticale 2	Instradamento dei cavi per la scheda verticale 1

Cavo	Da	A
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`1` Modulo di alimentazione flash	`1` Adattatore RAID sulla scheda verticale
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`2` Modulo di alimentazione flash	`2` Adattatore RAID sulla scheda verticale
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`3` Modulo di alimentazione flash	`3` Adattatore RAID sulla scheda verticale
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`4` Modulo di alimentazione flash	`4` Adattatore RAID sulla scheda verticale
