Instradamento dei cavi per la scheda di distribuzione dell'alimentazione

Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per la scheda di distribuzione dell'alimentazione.

Nota

Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

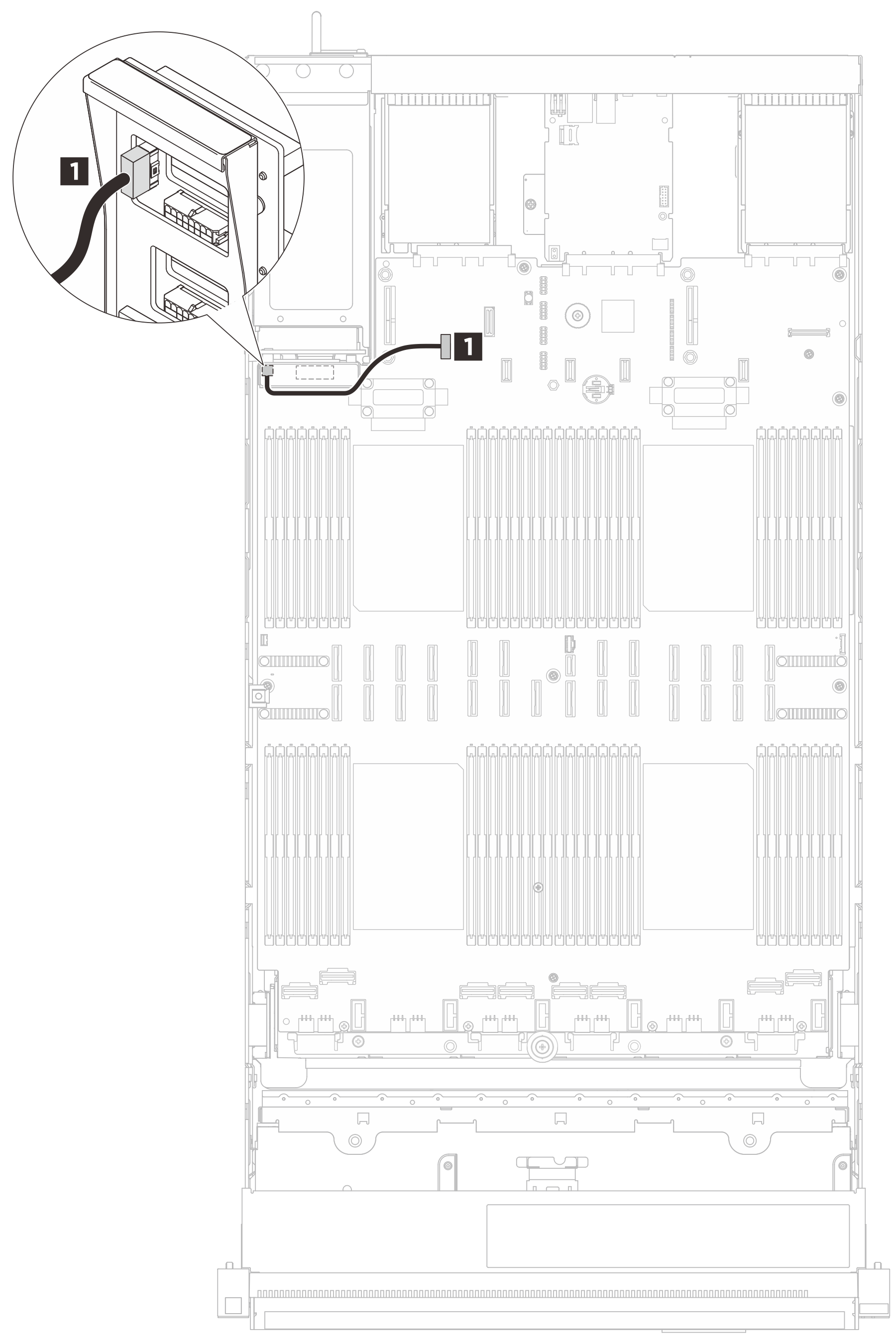

Figura 1. Instradamento dei cavi per la scheda di distribuzione dell'alimentazione

Cavo	Da	A
2x15p ST to 2x15p (210 mm)	1 Connettore laterale PDB	1 Connettore di alimentazione laterale PDB
