Instradamento dei cavi dello switch di intrusione
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per lo switch di intrusione.
Nota
Quando si instrada il cavo dello switch di intrusione, instradare il cavo attraverso il fermacavo sul deflettore d'aria, come mostrato nella figura. Assicurarsi che il cavo non tocchi l'area VR (contrassegnata da linee tratteggiate) sull'assieme della scheda di sistema e non sia impigliato con altri cavi di segnale ad alta velocità.

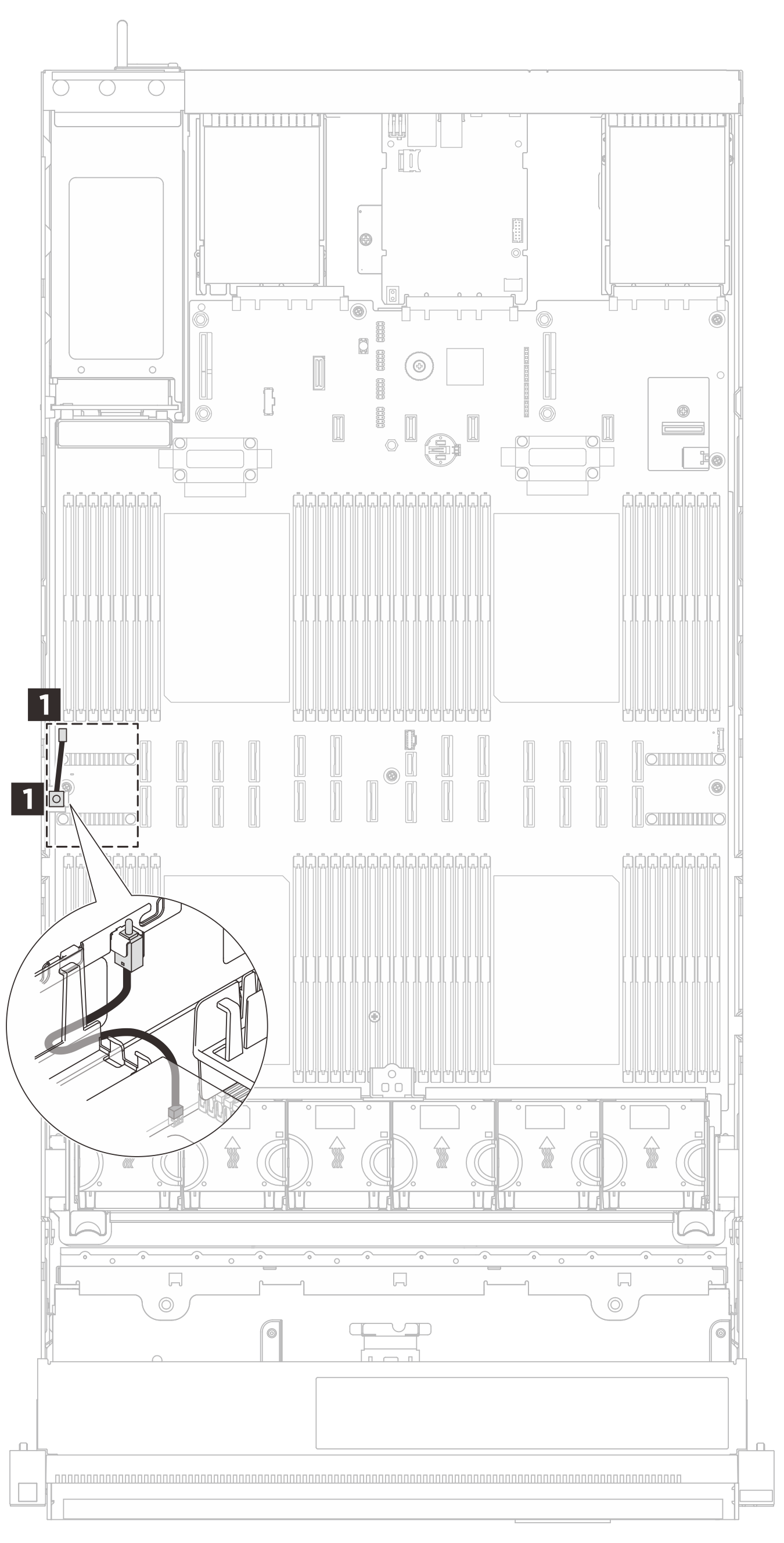

Figura 1. Instradamento dei cavi per lo switch di intrusione
| Cavo | Da | A |
|---|---|---|
| 1x3p to Push switch (250 mm) | 1 Switch di intrusione | 1 Connettore dello switch di intrusione |
