Instradamento dei cavi della porta seriale
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per il modulo della porta seriale.
Nota
Instradare il cavo della porta seriale come mostrato nella seguente figura. Assicurarsi che il cavo non sia instradato attraverso la scheda I/O di sistema (DC-SCM).

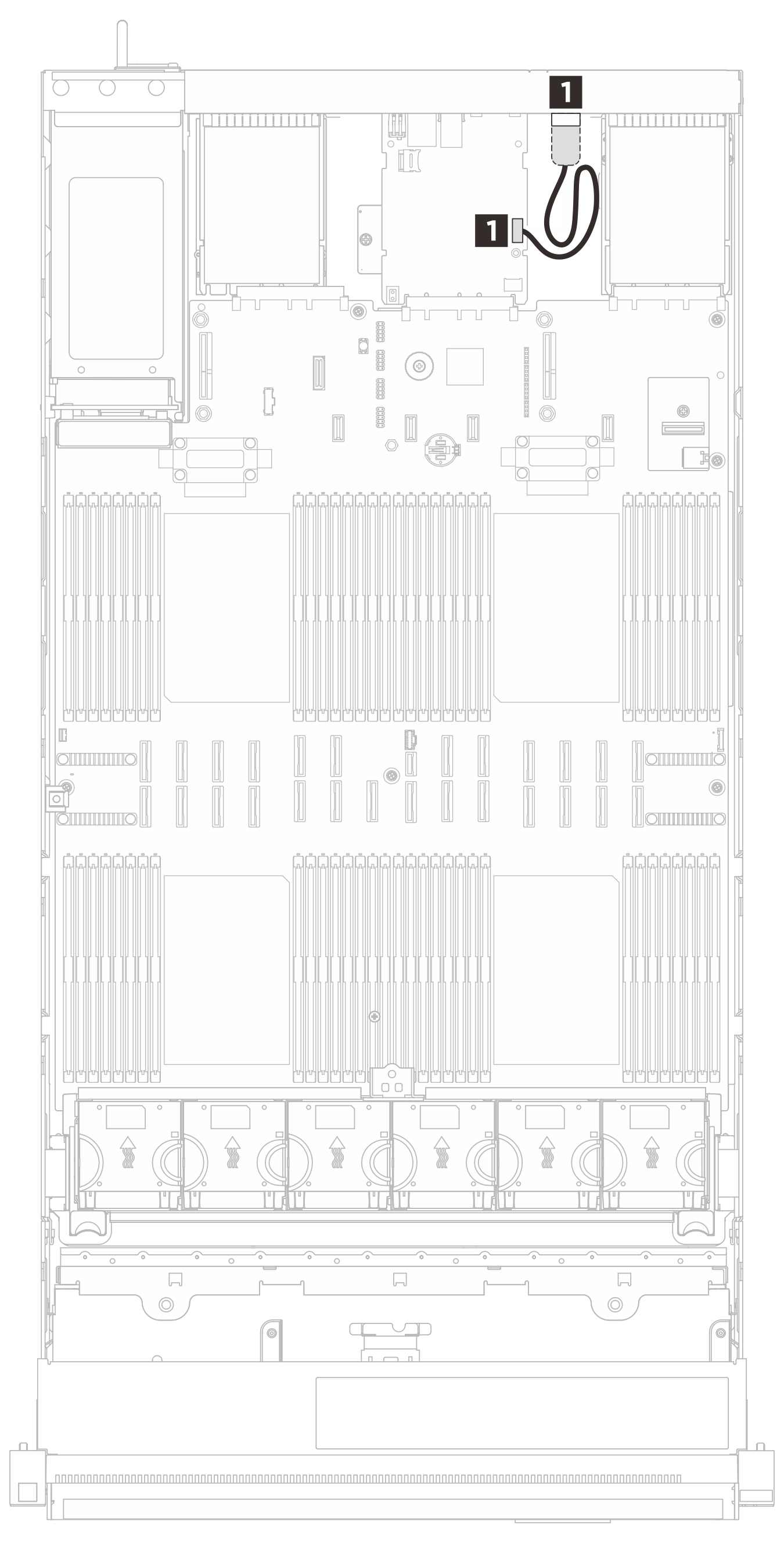

Figura 1. Instradamento dei cavi per il modulo della porta seriale
| Cavo | Da | A |
|---|---|---|
| 2x6p to com port 9p (220 mm) | 1 Connettore della porta seriale | 1 Modulo della porta seriale |
