Cheminement des câbles du port série
Suivez les instructions de la présente section pour en savoir plus sur le cheminement des câbles du module de port série.
Remarque
Acheminez le câble de port série comme le montre l’illustration suivante. Assurez-vous que le câble n’est pas acheminé par le biais de la carte d’E-S système (DC-SCM).

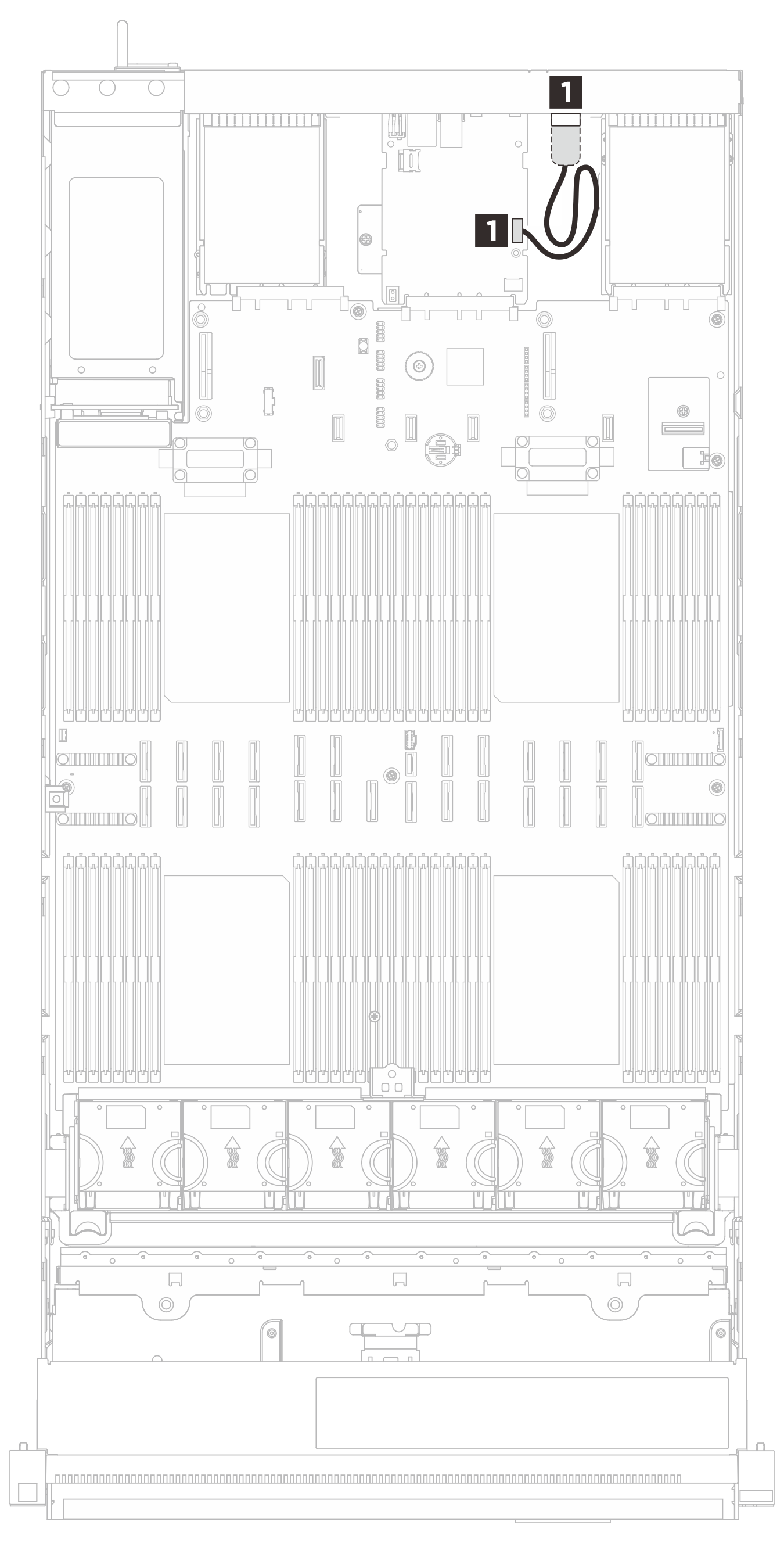

Figure 1. Cheminement des câbles pour le module de port série
| Câble | À partir de | Vers |
|---|---|---|
| 2x6p to com port 9p (220 mm) | 1 Connecteur de port série | 1 Module de port série |
