Cheminement des câbles de taquet d’armoire
Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles des taquets d’armoire.
Remarque
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

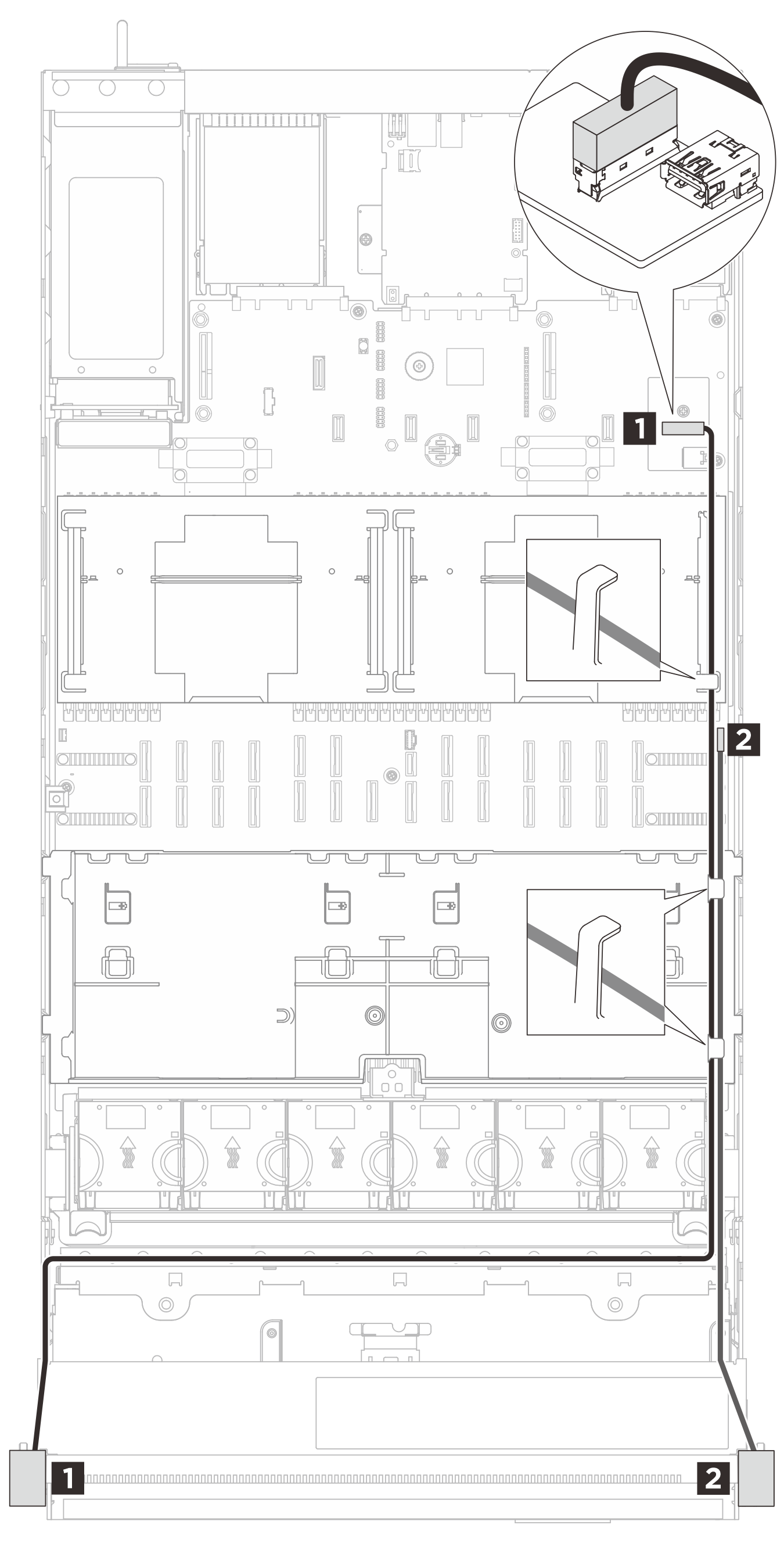

Figure 1. Cheminement des câbles pour les taquets d’armoire
| Câble | À partir de | Vers |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 Carte d’E-S USB interne | 1 Taquet d’armoire gauche |
| 1x9p to PCBA (550 mm) | 2 Connecteur FIO | 2 Taquet d'armoire droit |
