การเดินสายสลักตู้แร็ค
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับสลักตู้แร็ค
หมายเหตุ
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

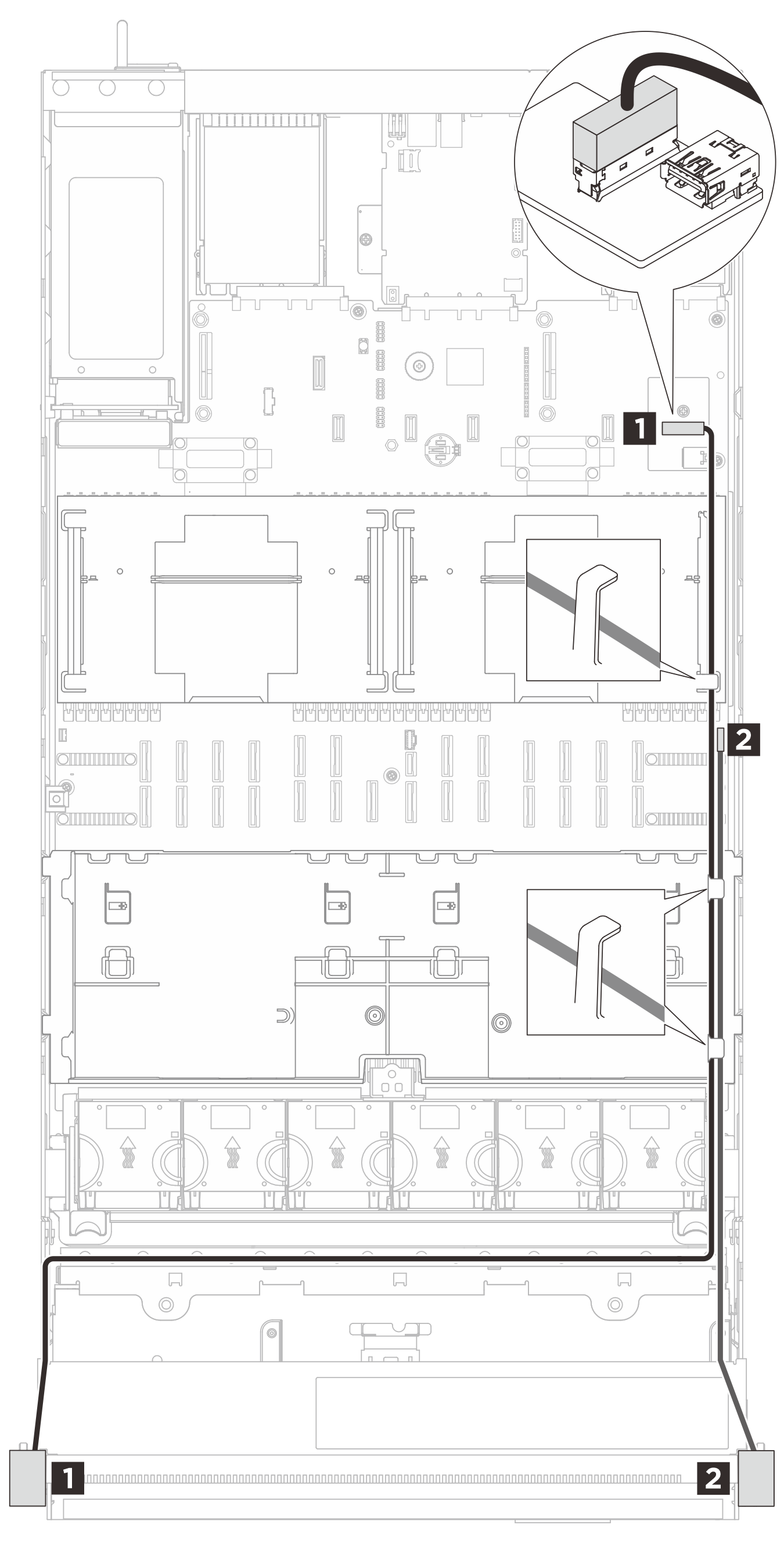

รูปที่ 1. การเดินสายสำหรับสลักแร็ค
| สาย | จาก | ไปยัง |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 แผง I/O USB ภายใน | 1 สลักแร็คด้านซ้าย |
| 1x9p to PCBA (550 mm) | 2 ขั้วต่อ FIO | 2 สลักแร็คด้านขวา |
