랙 래치 케이블 배선
이 섹션의 지침에 따라 랙 래치의 케이블 배선 방법을 알아보십시오.
주
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

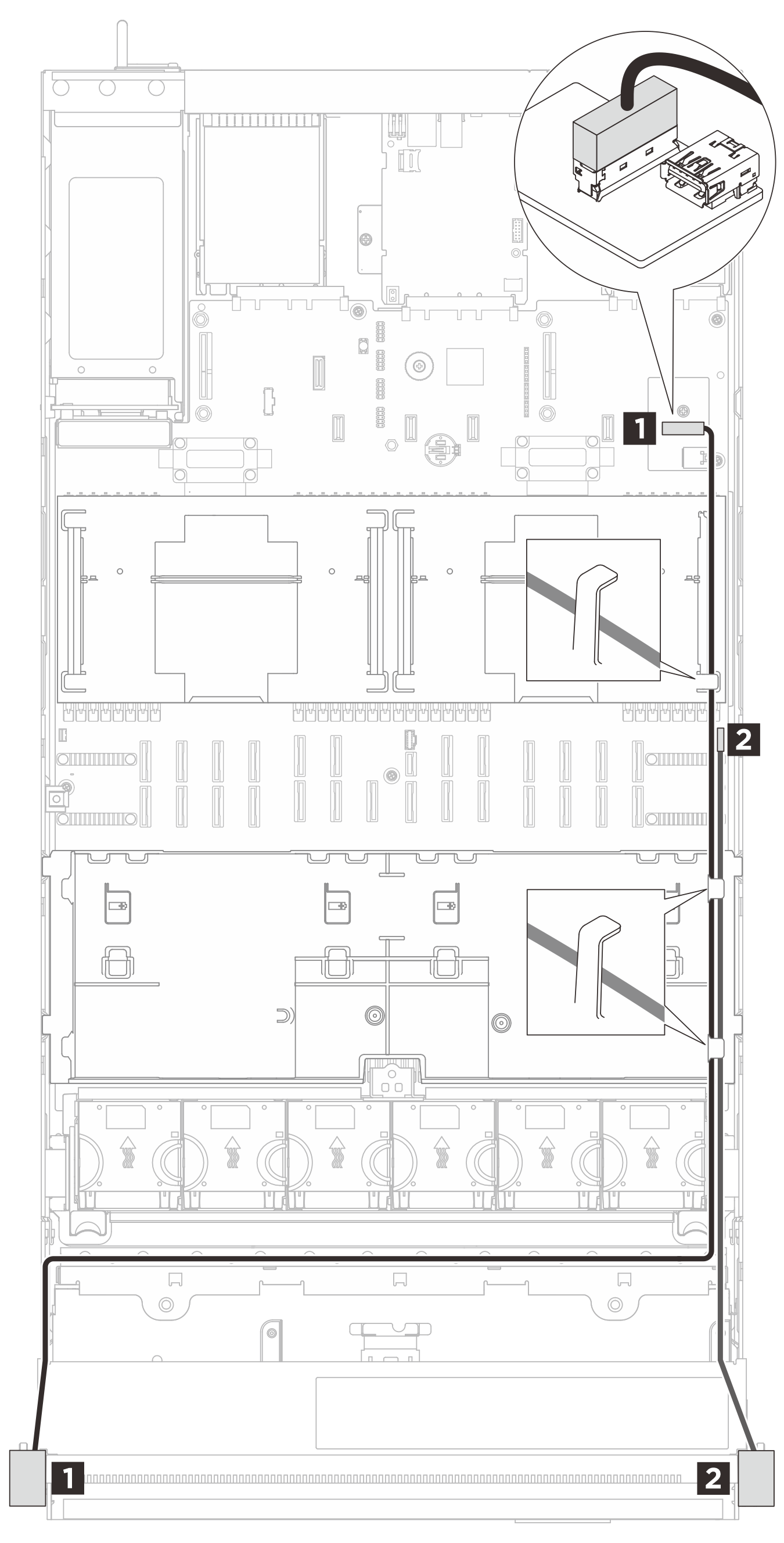

그림 1. 랙 래치의 케이블 배선
| 케이블 | 에서 | 끝 |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 내부 USB I/O 보드 | 1 왼쪽 랙 래치 |
| 1x9p to PCBA (550 mm) | 2 FIO 커넥터 | 2 오른쪽 랙 래치 |
