Прокладка кабелей защелок стойки
В этом разделе приведены инструкции по прокладке кабелей для защелок стойки.
Прим.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

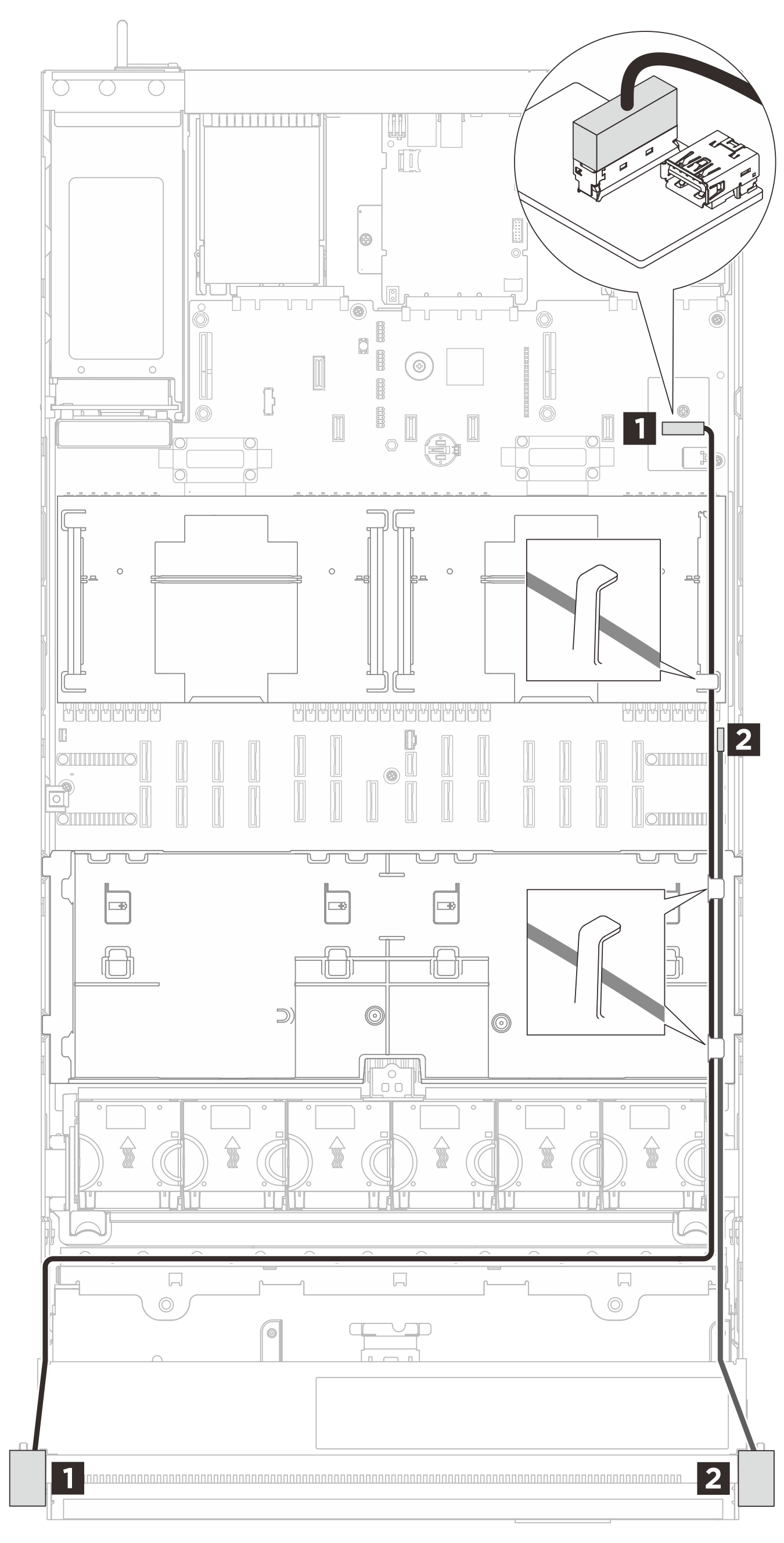

Рис. 1. Прокладка кабелей для защелок стойки
| Кабель | От | К |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 Внутренняя плата ввода-вывода USB | 1 Левая защелка стойки |
| 1x9p to PCBA (550 mm) | 2 Разъем FIO | 2 Правая защелка стойки |
