ラック・ラッチのケーブル配線
ラック・ラッチのケーブル配線の方法については、このセクションの手順に従ってください。
注
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

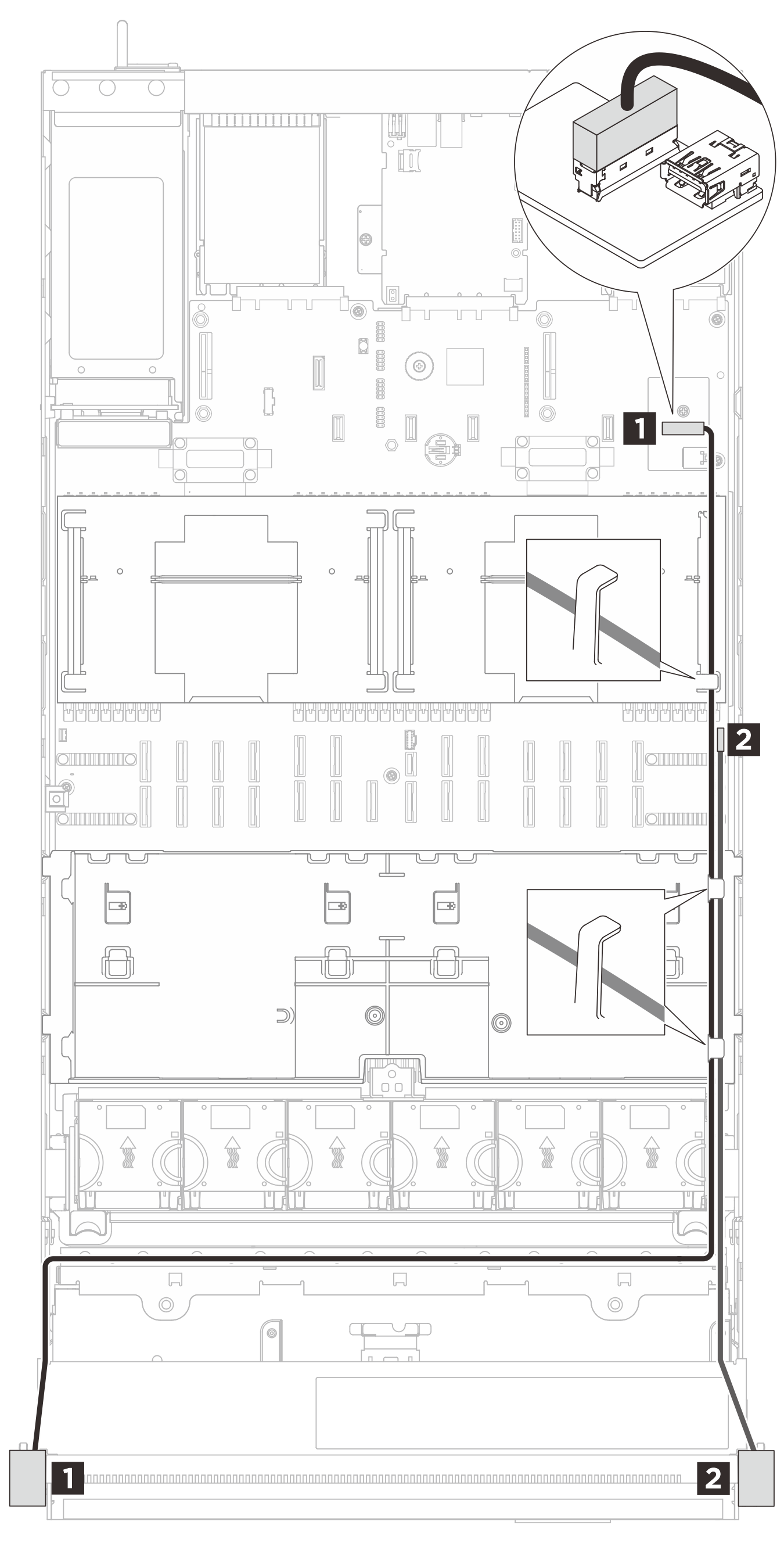

図 1. ラック・ラッチのケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 内部 USB I/O ボード | 1 左ラック・ラッチ |
| 1x9p to PCBA (550 mm) | 2 前面 I/O コネクター | 2 ラック・ラッチ (右) |
