分電盤のケーブル配線
分電盤のケーブル配線方法については、このセクションの説明に従ってください。
注
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

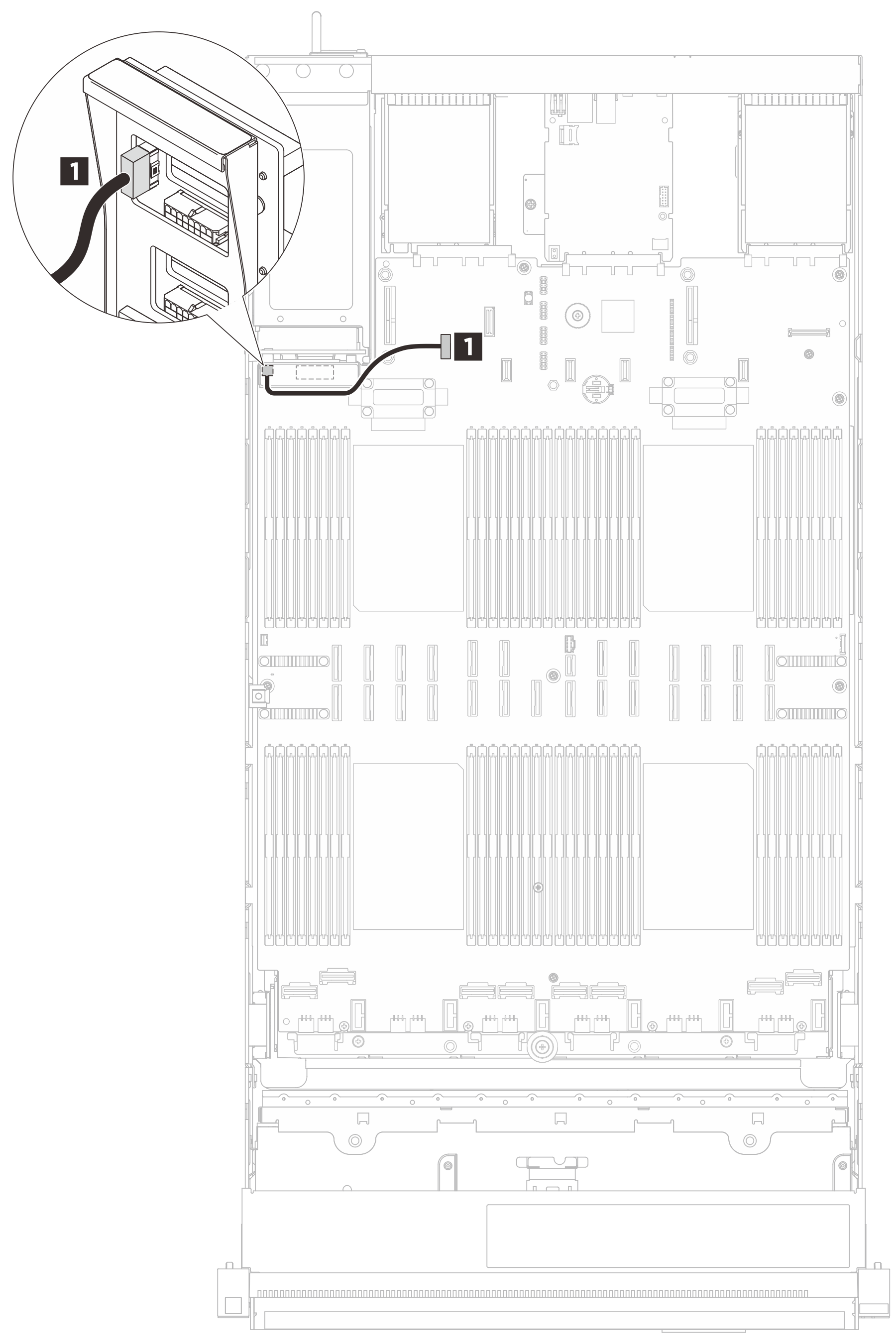

図 1. 分電盤のケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| 2x15p ST to 2x15p (210 mm) | 1 PDB 側波帯コネクター | 1PDB側波帯電源コネクター |
