PCIe ライザー 3 のケーブル配線
PCIe ライザー 3 のケーブル配線の方法については、このセクションの手順に従ってください。
注
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
PCIe ライザー・タイプに応じて配線計画を選択します。
6 スロット PCIe Gen5 ライザー 3 のケーブル配線

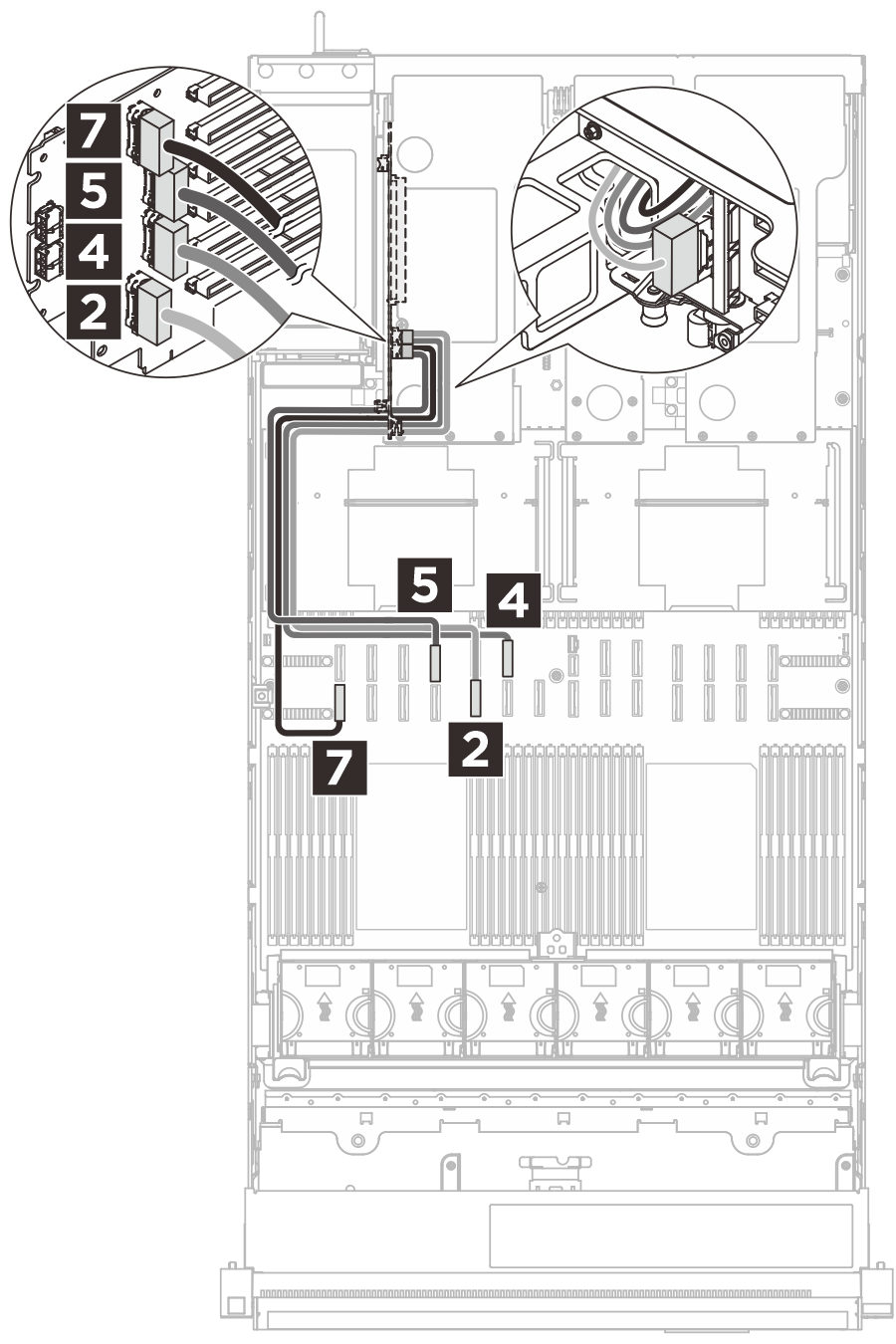

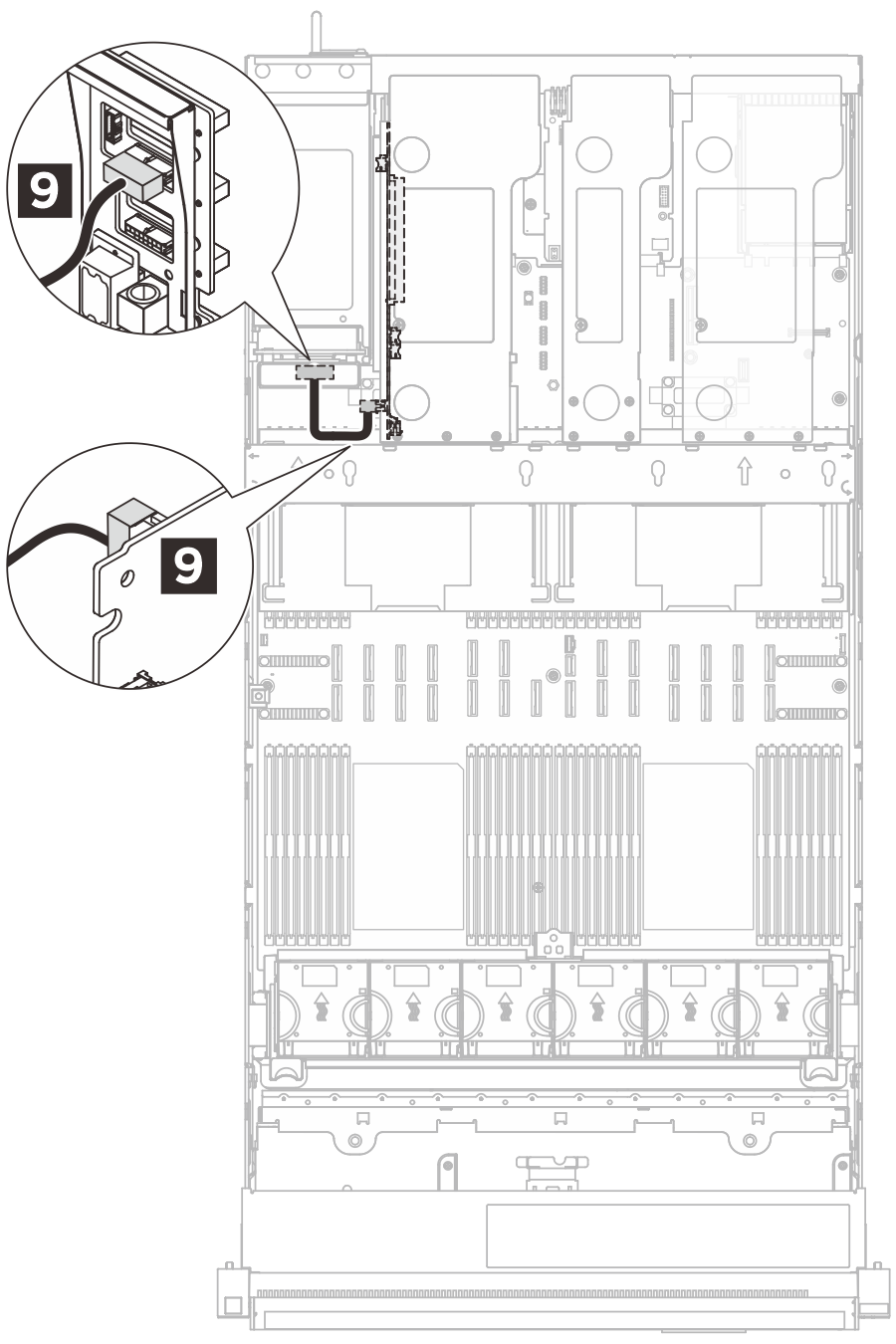

次の図は、6 スロット PCIe Gen5 ライザー 3 のケーブル配線を示しています。
 |  |  |
| ケーブル | 始点 (ライザー・カード) | 終点 (システム・ボード・アセンブリー) |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15* |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16* |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 電源コネクター | 9 PDB: ライザー 3 電源コネクター |
注
*システム・ボード・アセンブリー上のコネクター P15 および P16 は、E3.S ベイを搭載したサーバー・モデルにおいて E3.S バックプレーン接続用に指定されています。E3.S ベイを搭載したサーバー・モデルでは、ライザー上のPCIe スロット 18 は使用できません。
6 スロット PCIe Gen5 ライザー 3 のケーブル配線 (液体冷却モジュール付き)

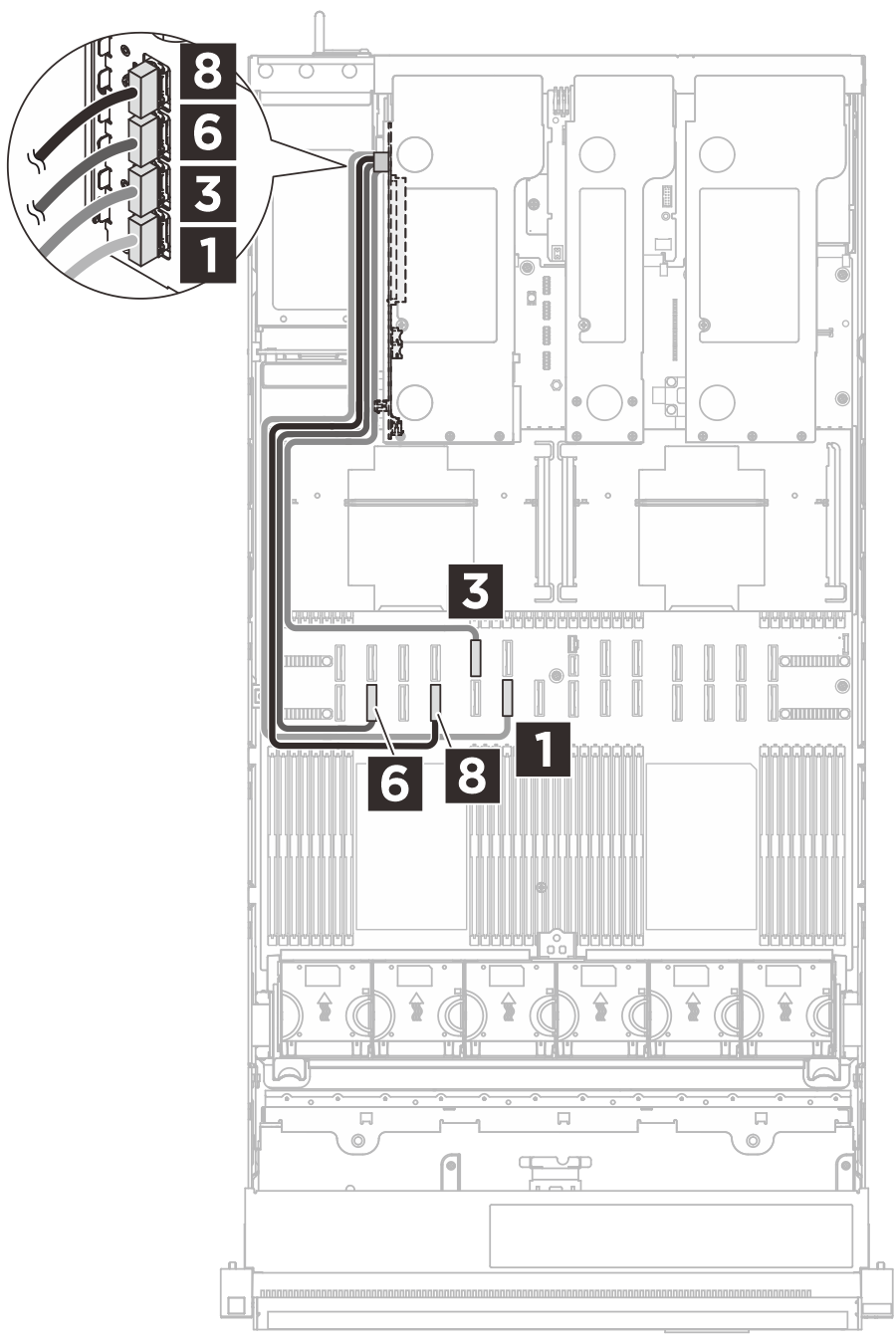

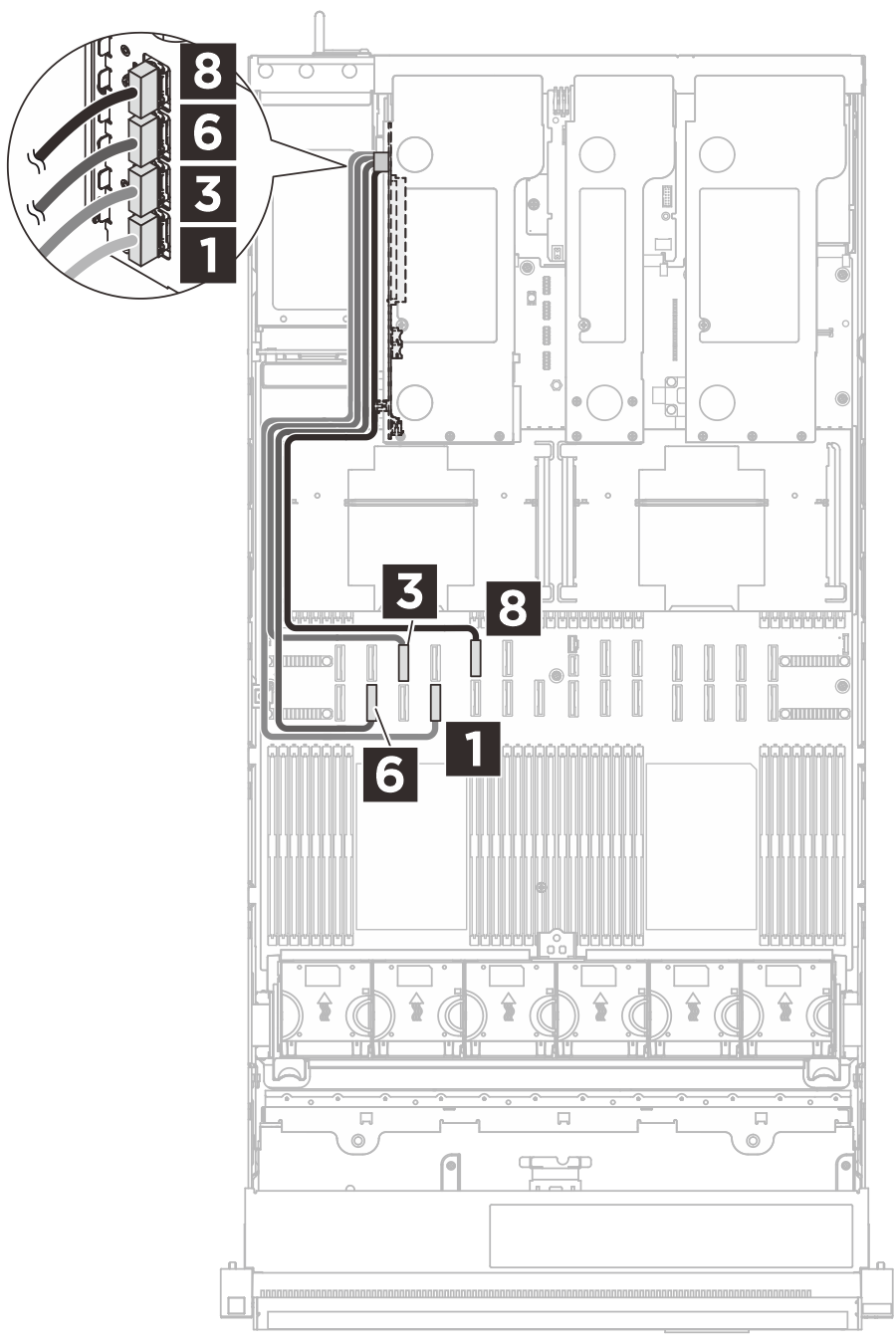

次の図は、Processor Neptune® Core Module (液体冷却モジュール) が取り付けられたサーバーの 6 スロット PCIe Gen5 ライザー 3 のケーブル配線を示しています。
 |  | |
| ケーブル | 始点 (ライザー・カード) | 終点 (システム・ボード・アセンブリー) |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16* |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 電源コネクター | 9 PDB: ライザー 3 電源コネクター |
注
*システム・ボード・アセンブリー上のコネクター P16 は、E3.S ベイを搭載したサーバー・モデルの E3.S バックプレーン接続用に指定されています。E3.S ベイを搭載したサーバー・モデルでは、ライザー上の PCIe スロット 17 は使用できません。
2 スロット PCIe Gen4 ライザー 3 のケーブル配線
次の図は、2 スロット PCIe Gen4 ライザー 3 のケーブル配線を示しています。

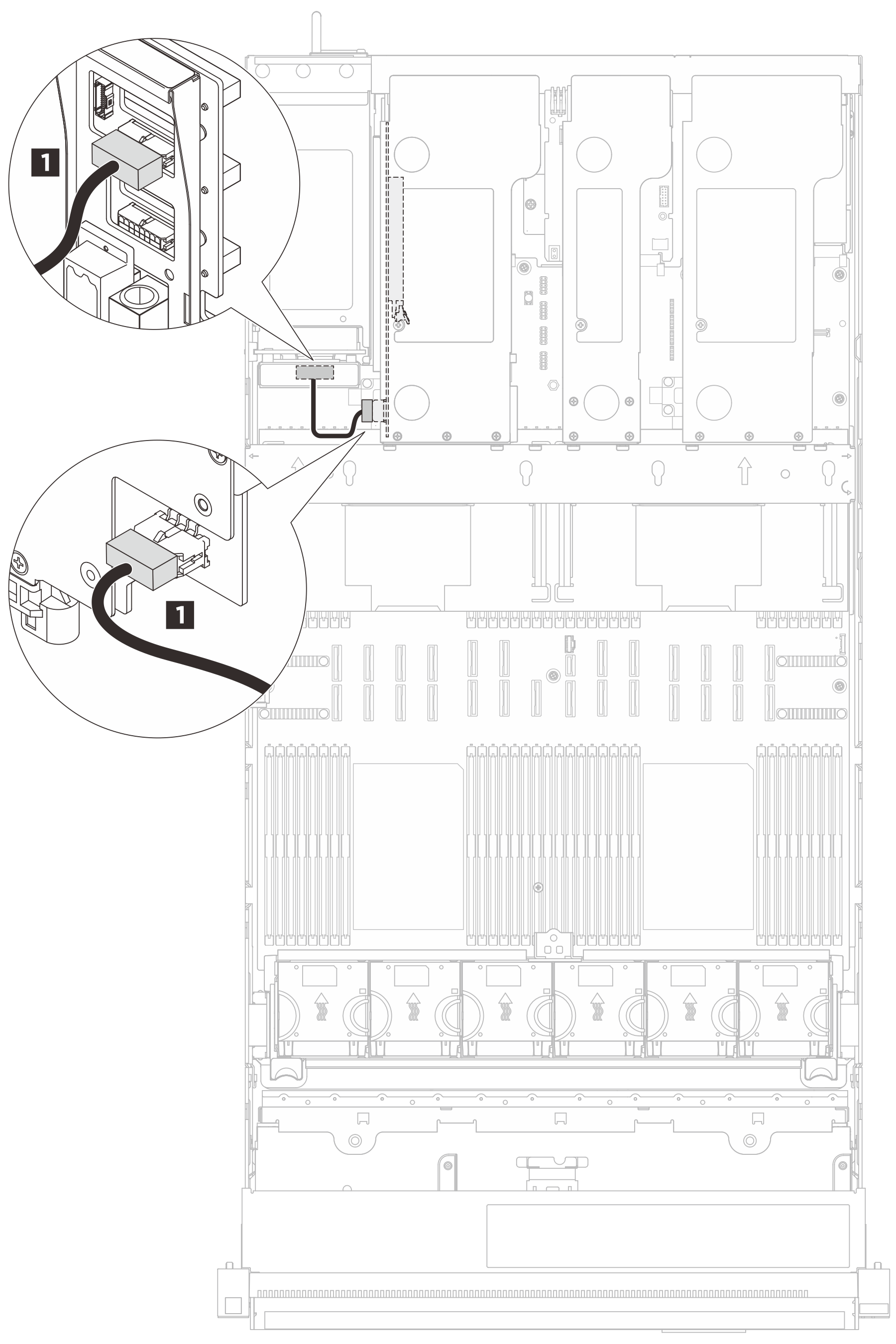

図 1. 2 スロット PCIe Gen4 ライザー 3 のケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 ライザー: 電源コネクター | 1 PDB: ライザー 3 電源コネクター |
