PCIe 转接件 3 线缆布放
按照本节中的说明了解如何为 PCIe 转接件 3 进行线缆布放。
注
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。
根据 PCIe 转接件类型选择线缆布放方案。
六插槽 PCIe Gen5 转接件 3 线缆布放

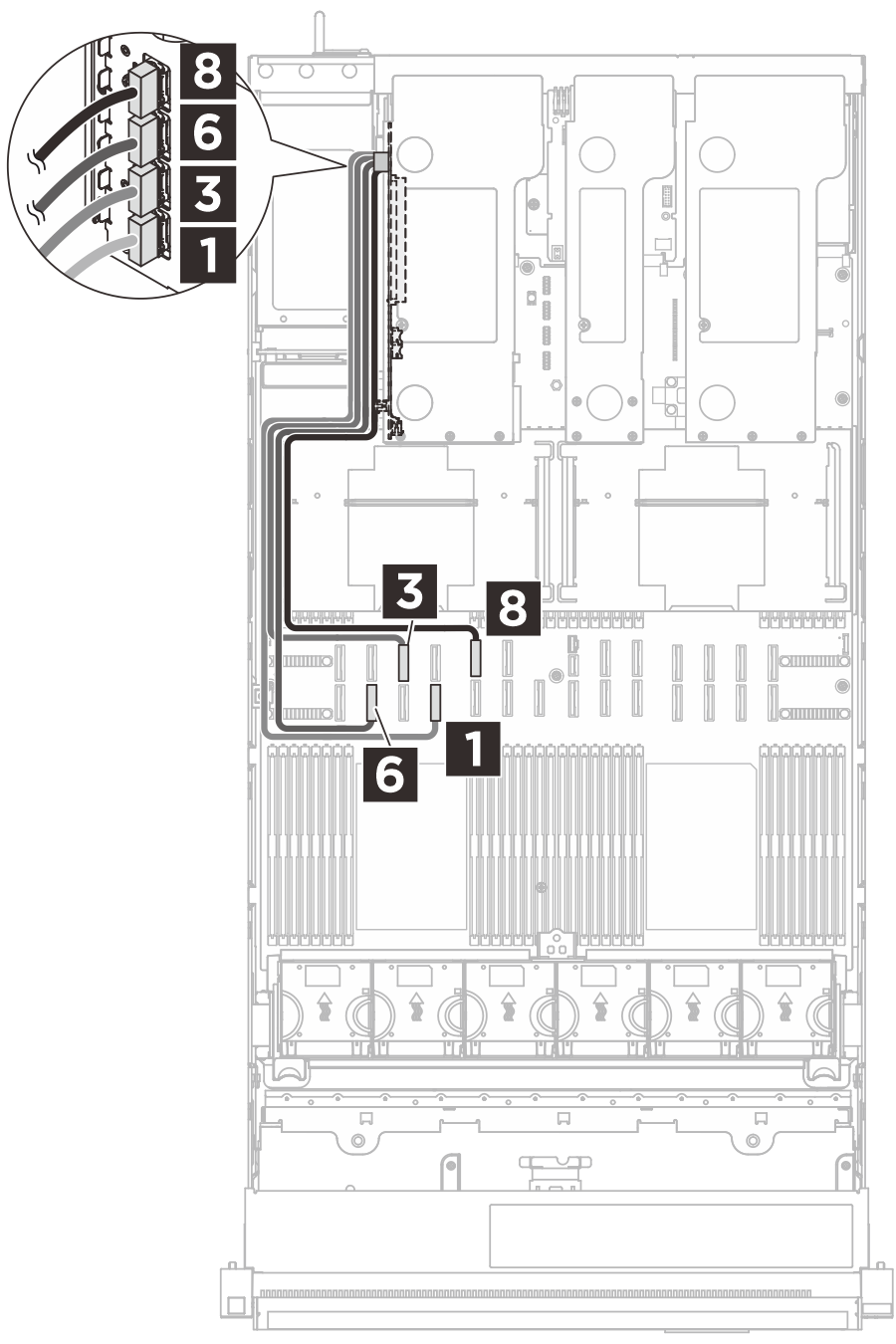

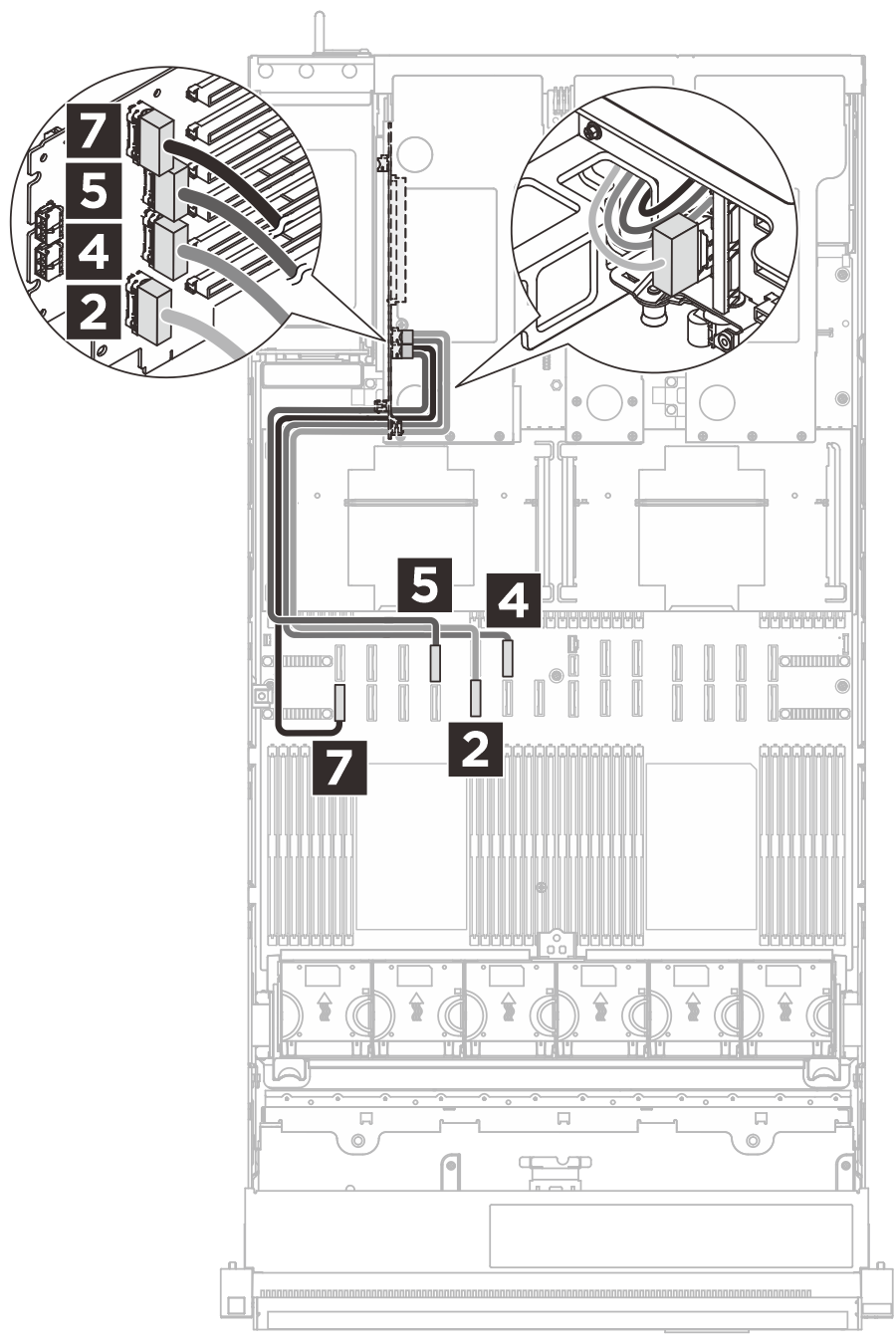

下图显示了六插槽 PCIe Gen5 转接件 3 的线缆布放。
 |  |  |
| 线缆 | 从（转接卡） | 到（主板组合件） |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16 |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 电源接口 | 9 PDB：转接件 3 电源接口 |
六插槽 PCIe Gen5 转接件 3 线缆布放（带液冷模块）

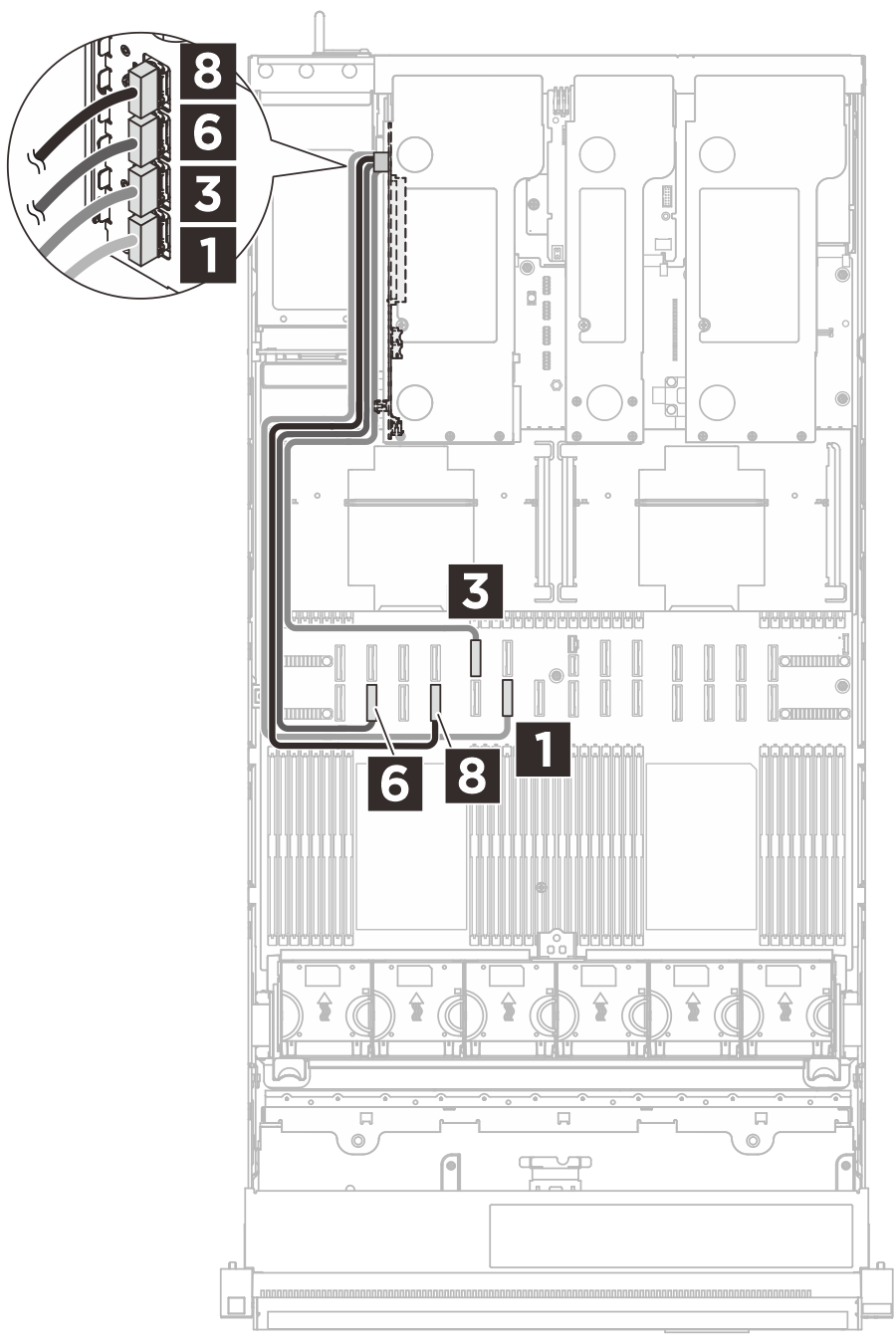

下图显示了在装有 Processor Neptune® Core Module（液冷模块）的服务器中，六插槽 PCIe Gen5 转接件 3 的线缆布放方式。
 |  | |
| 线缆 | 从（转接卡） | 到（主板组合件） |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 电源接口 | 9 PDB：转接件 3 电源接口 |
双插槽 PCIe Gen4 转接件 3 线缆布放
下图显示了双插槽 PCIe Gen4 转接件 3 的线缆布放。

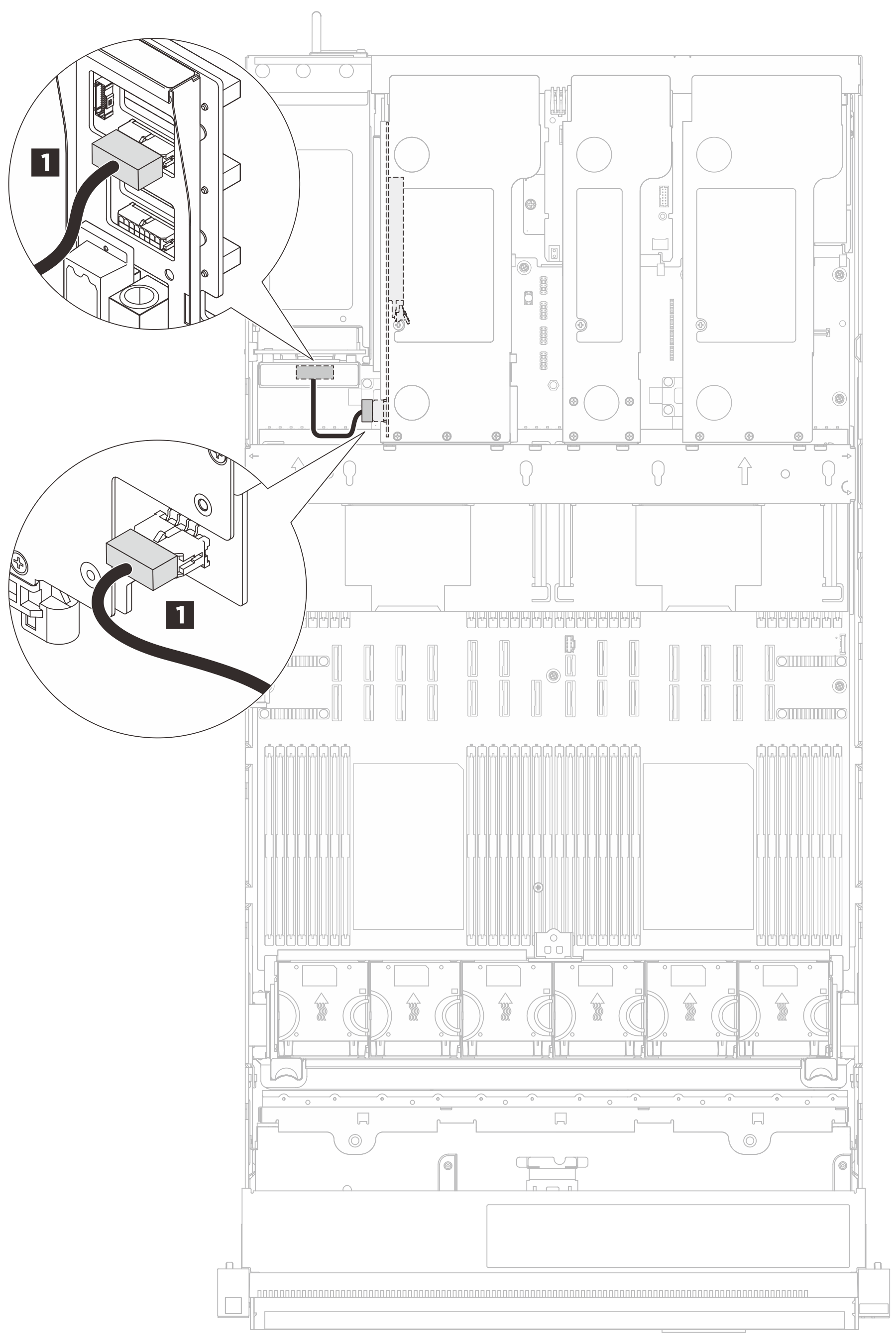

图 1. 双插槽 PCIe Gen4 转接件 3 的线缆布放
| 线缆 | 从 | 到 |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 转接件：电源接口 | 1 PDB：转接件 3 电源接口 |
