Прокладка кабелей для платы-адаптера Riser PCIe 3
В этом разделе приведены инструкции по прокладке кабелей для платы-адаптера Riser PCIe 3.
Прим.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.
Выберите план прокладки в зависимости от типа платы-адаптера Riser PCIe.
Прокладка кабелей для платы-адаптера Riser PCIe 3 Gen5 с шестью гнездами

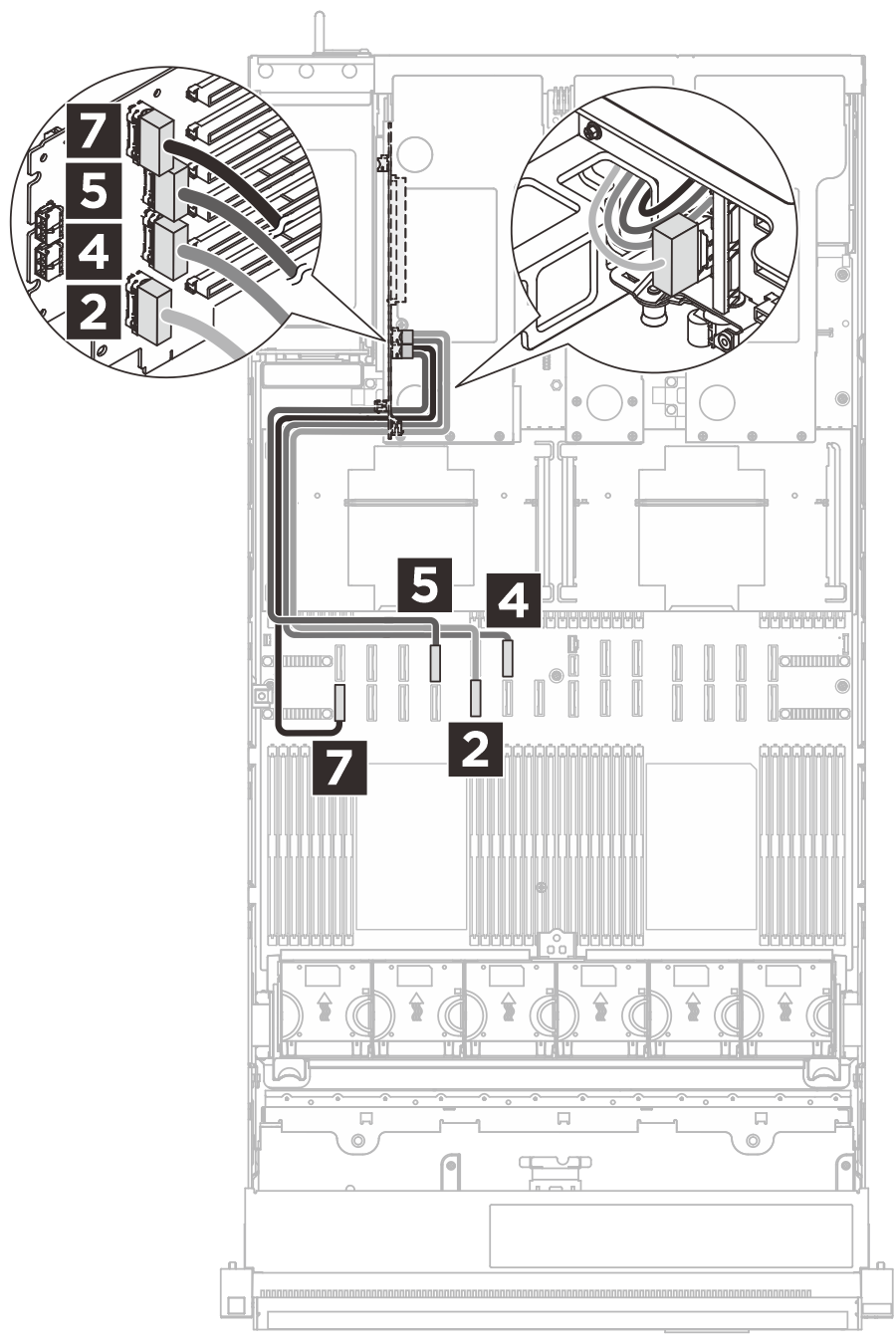

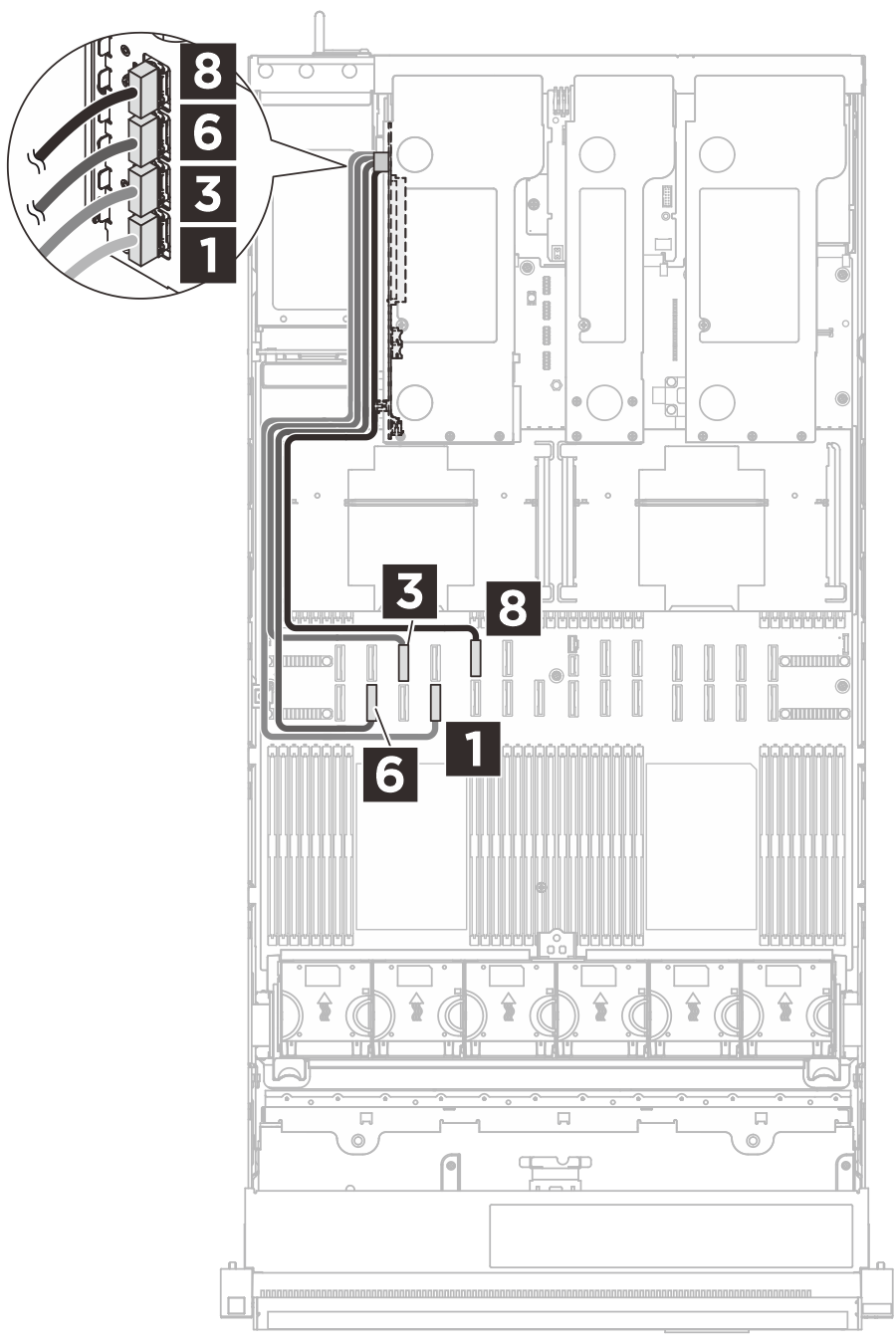

На следующем рисунке показана прокладка кабелей для платы-адаптера Riser PCIe 3 Gen5 с шестью гнездами.
 |  |  |
| Кабель | От (плата-адаптер Riser) | К (блок материнской платы) |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16 |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |

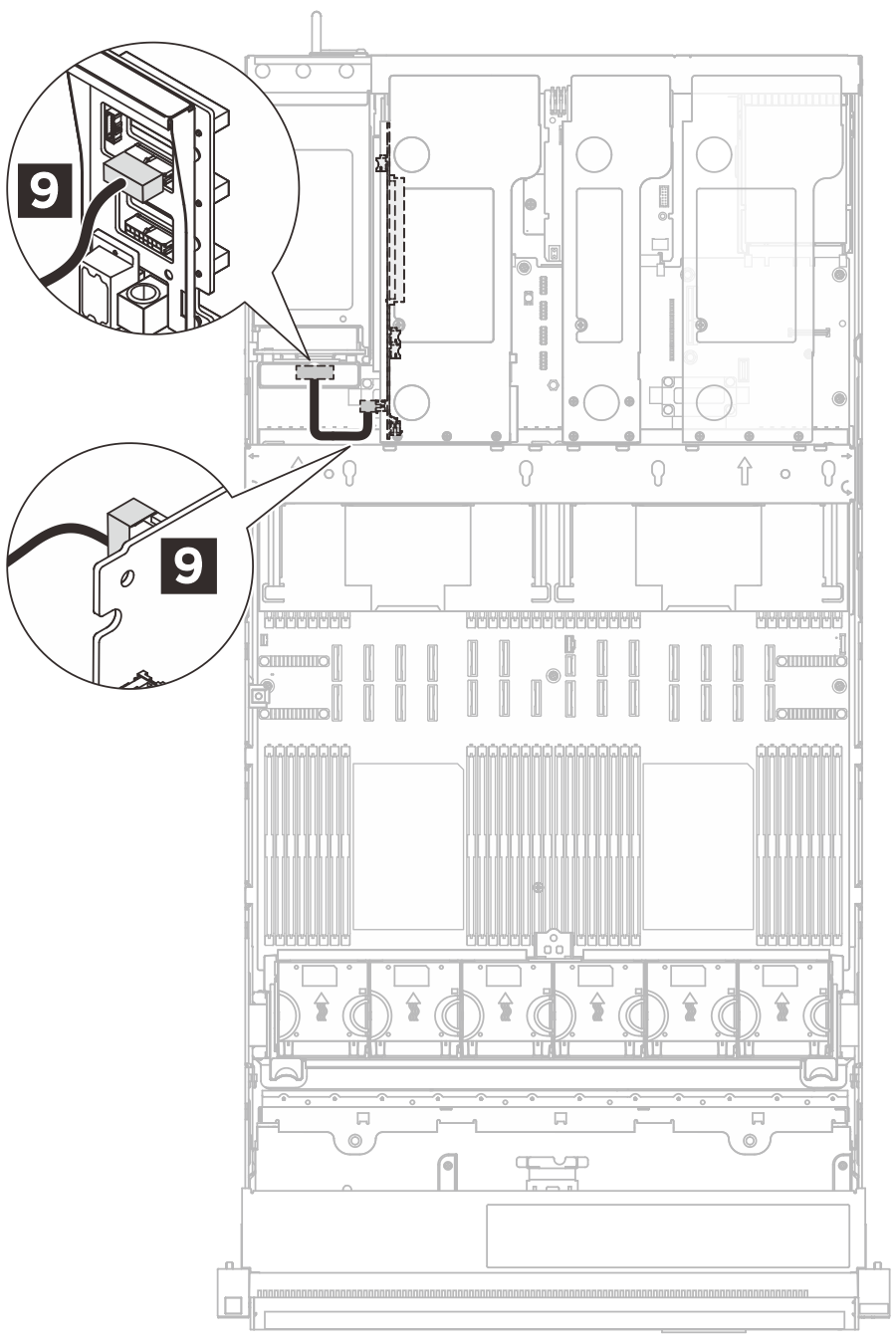

| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Разъем питания | 9 Плата распределения питания: разъем питания платы-адаптера Riser 3 |
Прокладка кабелей для платы-адаптера Riser PCIe 3 Gen5 с шестью гнездами (с модулем жидкостного охлаждения)

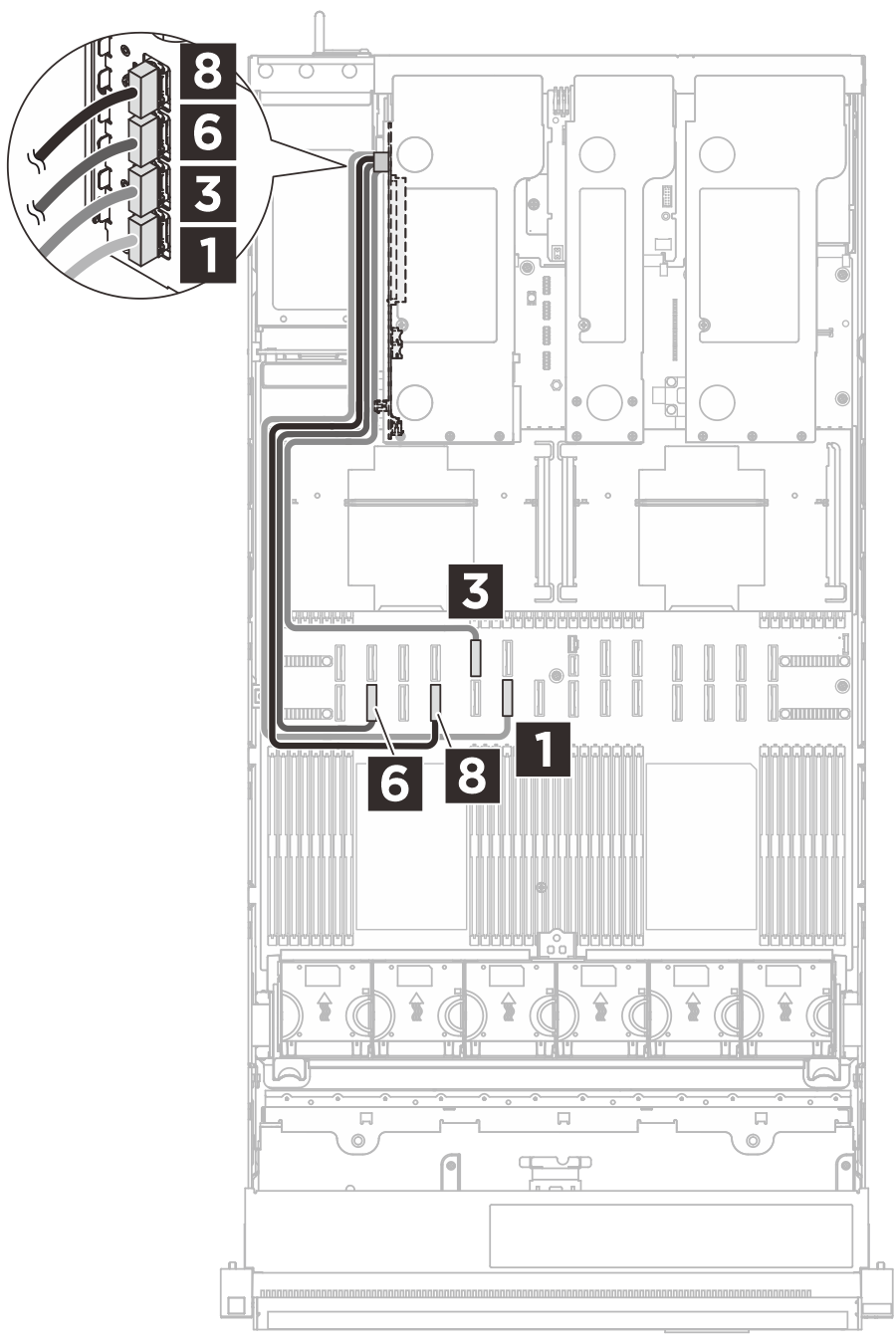

На следующем рисунке показана прокладка кабелей для платы-адаптера Riser PCIe 3 Gen5 с шестью гнездами на сервере с установленным Processor Neptune® Core Module (модуль жидкостного охлаждения).
 |  | |
| Кабель | От (плата-адаптер Riser) | К (блок материнской платы) |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Разъем питания | 9 Плата распределения питания: разъем питания платы-адаптера Riser 3 |
Прокладка кабелей для платы-адаптера Riser PCIe 3 Gen4 с двумя гнездами
На следующем рисунке показана прокладка кабелей для платы-адаптера Riser PCIe 3 Gen4 с двумя гнездами.

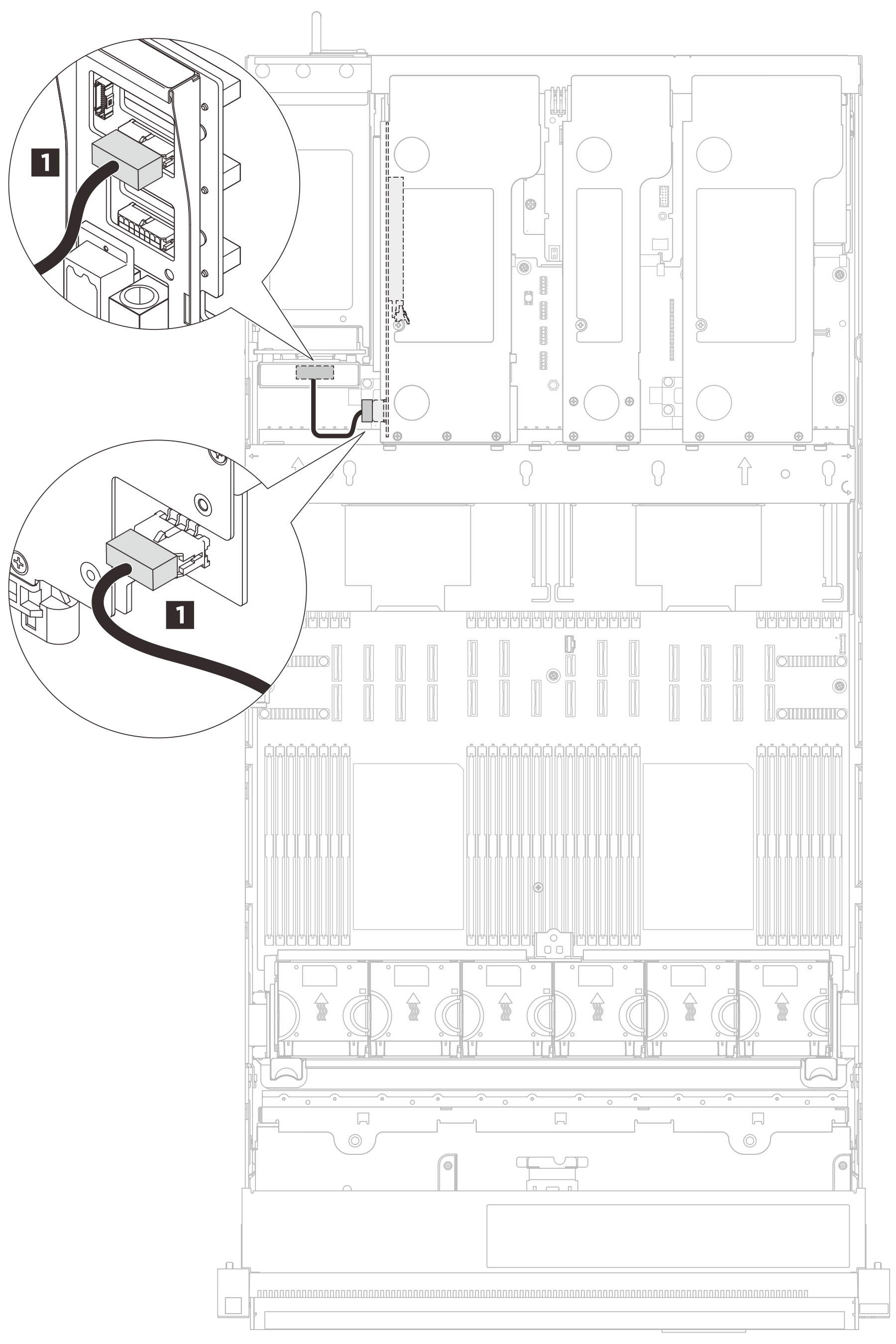

Рис. 1. Прокладка кабелей для платы-адаптера Riser PCIe 3 Gen4 с двумя гнездами
| Кабель | От | К |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 Плата-адаптер Riser: разъем питания | 1 Плата распределения питания: разъем питания платы-адаптера Riser 3 |
