Roteamento de cabos da placa riser PCIe 3
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da placa riser PCIe 3.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.
Roteamento de cabos da placa riser 3 Gen5 PCIe de seis slots

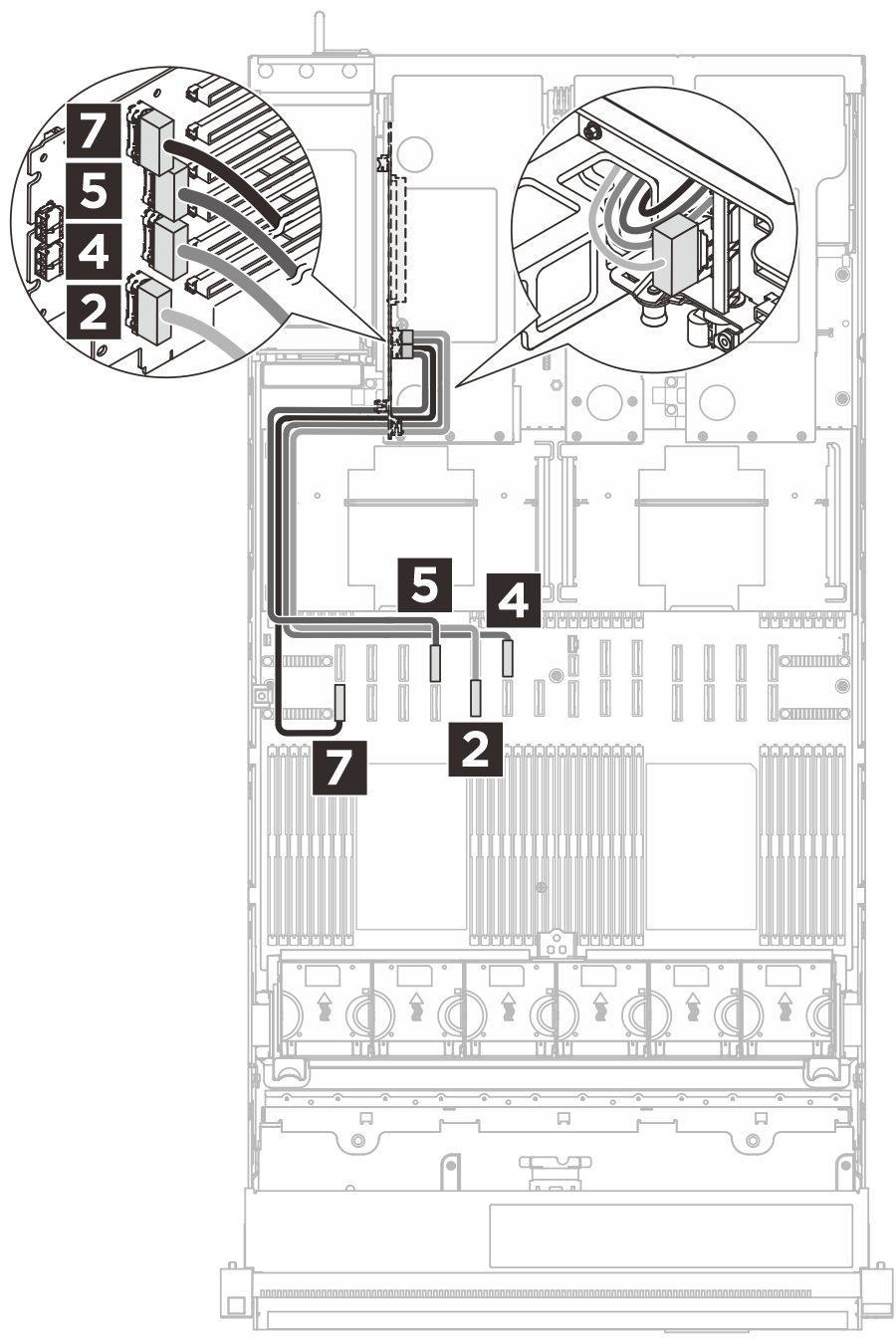

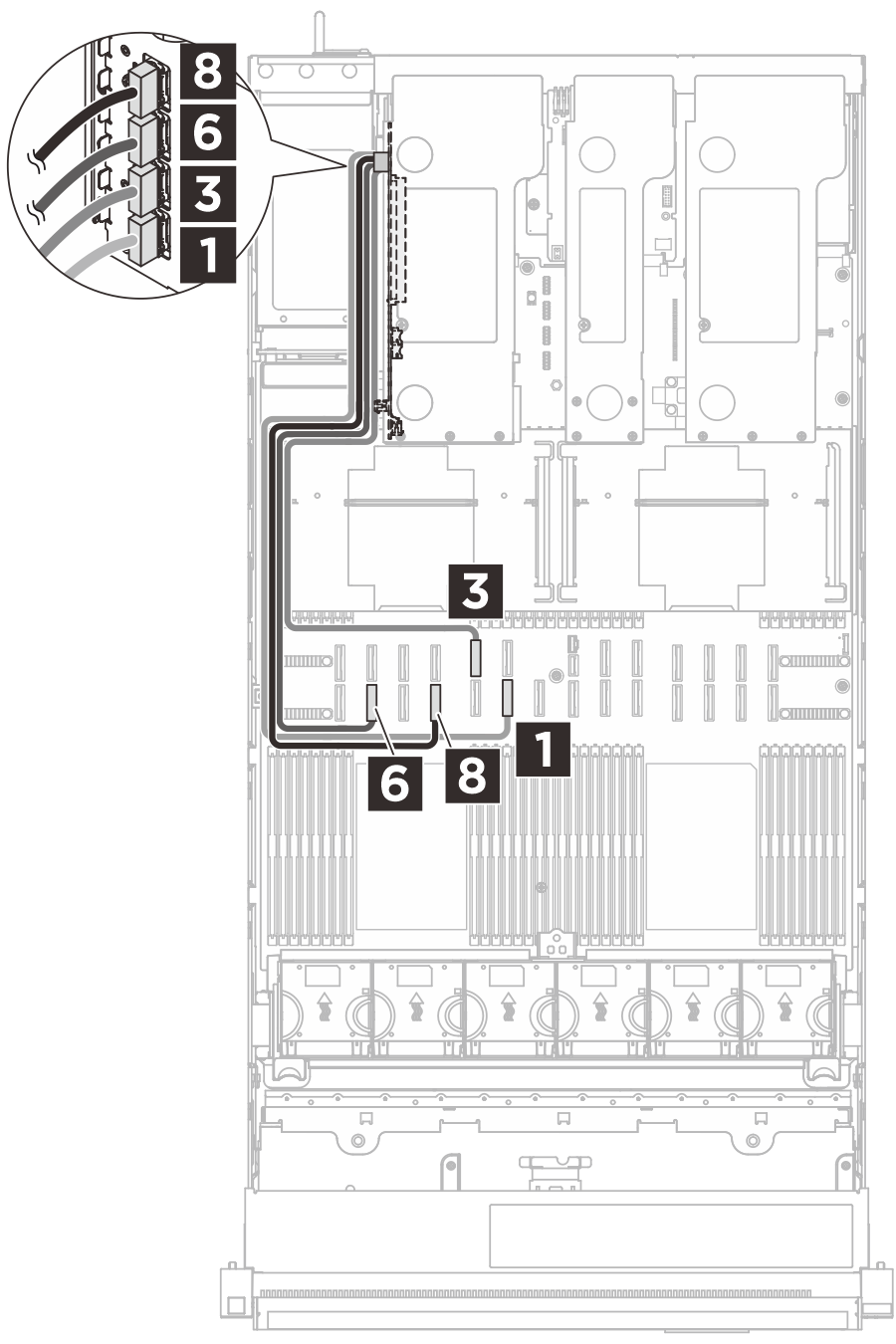

A ilustração a seguir mostra o roteamento de cabos da placa riser 3 Gen5 PCIe de seis slots.
 |  |  |
| Cabo | De (placa riser) | Para (conjunto de placa-mãe) |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15* |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16* |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |

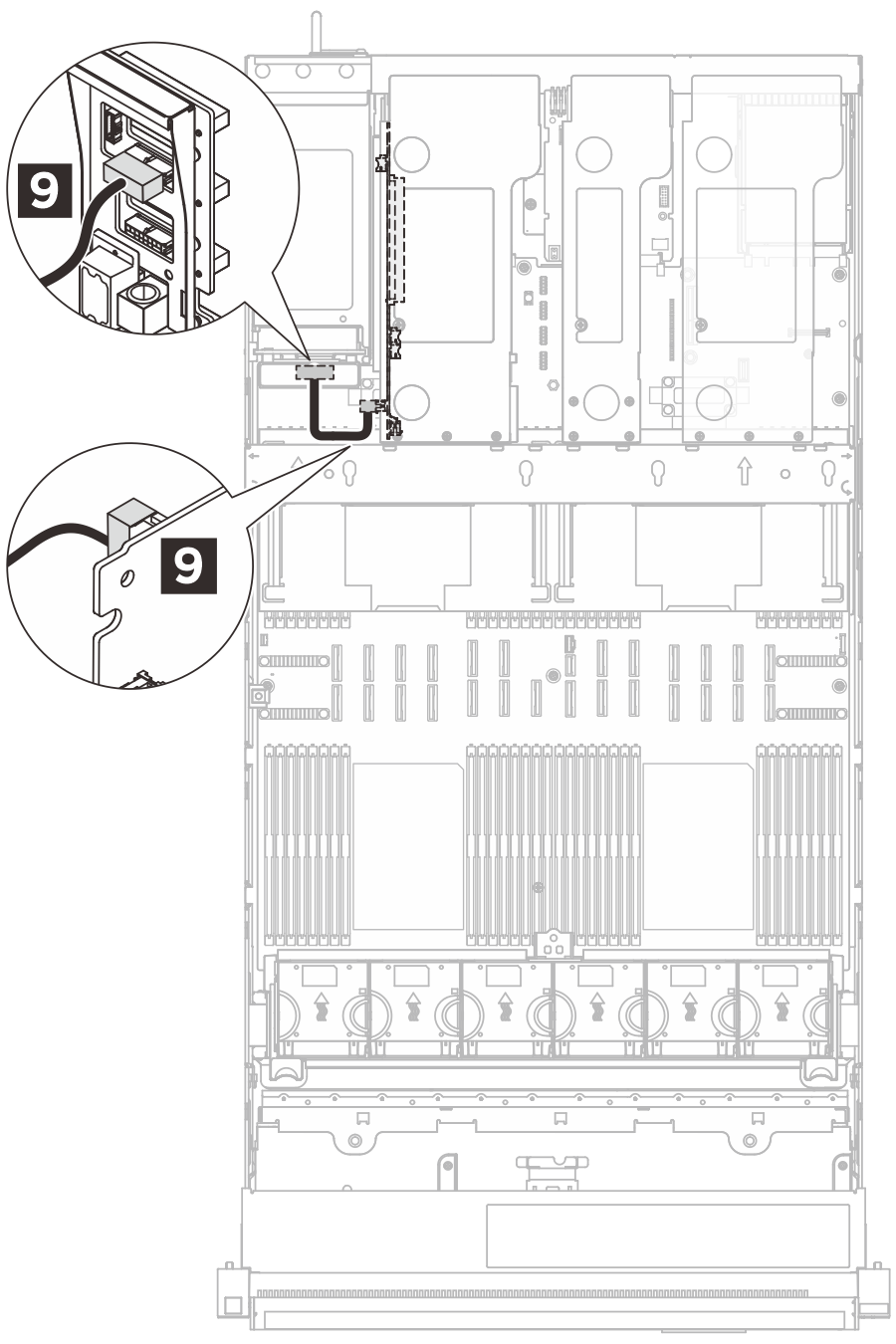

| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Conector de energia | 9 PDB: conector de energia da placa riser 3 |
*Os conectores P15 e P16 no conjunto de placa-mãe são designados para conexão do backplane E3.S em modelos de servidor com compartimentos E3.S. O slot PCIe 18 na placa riser não está disponível para modelos de servidor com compartimentos E3.S.
Roteamento de cabos da placa riser 3 Gen5 PCIe de seis slots (com módulo de resfriamento líquido)
A ilustração a seguir mostra o roteamento de cabos para a placa riser 3 Gen5 PCIe de seis slots no servidor com o Processor Neptune® Core Module (módulo de resfriamento líquido) instalado.
 |  | |
| Cabo | De (placa riser) | Para (conjunto de placa-mãe) |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16* |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Conector de energia | 9 PDB: conector de energia da placa riser 3 |
*O conector P16 no conjunto de placa-mãe é designado para conexão do backplane E3.S em modelos de servidor com compartimentos E3.S. O slot PCIe 17 na placa riser não está disponível para modelos de servidor com compartimentos E3.S.
Roteamento de cabos da placa riser 3 Gen4 PCIe de dois slots

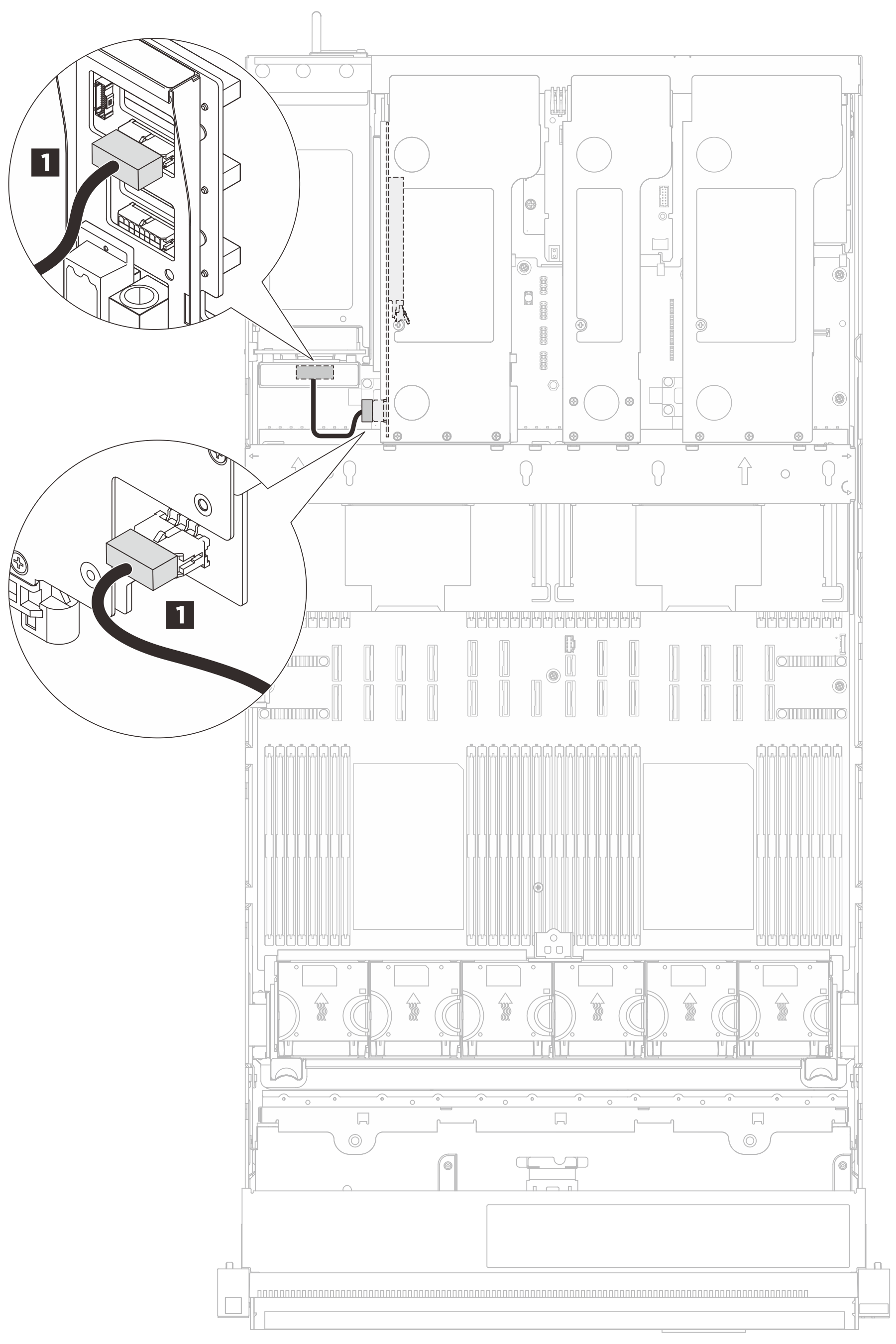

A ilustração a seguir mostra o roteamento de cabos da placa riser 3 Gen4 PCIe de dois slots.
| Cabo | No | Para |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 Placa riser: conector de energia | 1 PDB: conector de energia da placa riser 3 |
