Roteamento de cabos da placa riser PCIe 1
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da placa riser PCIe 1.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.
Roteamento de cabos da placa riser 1 Gen5 PCIe de seis slots

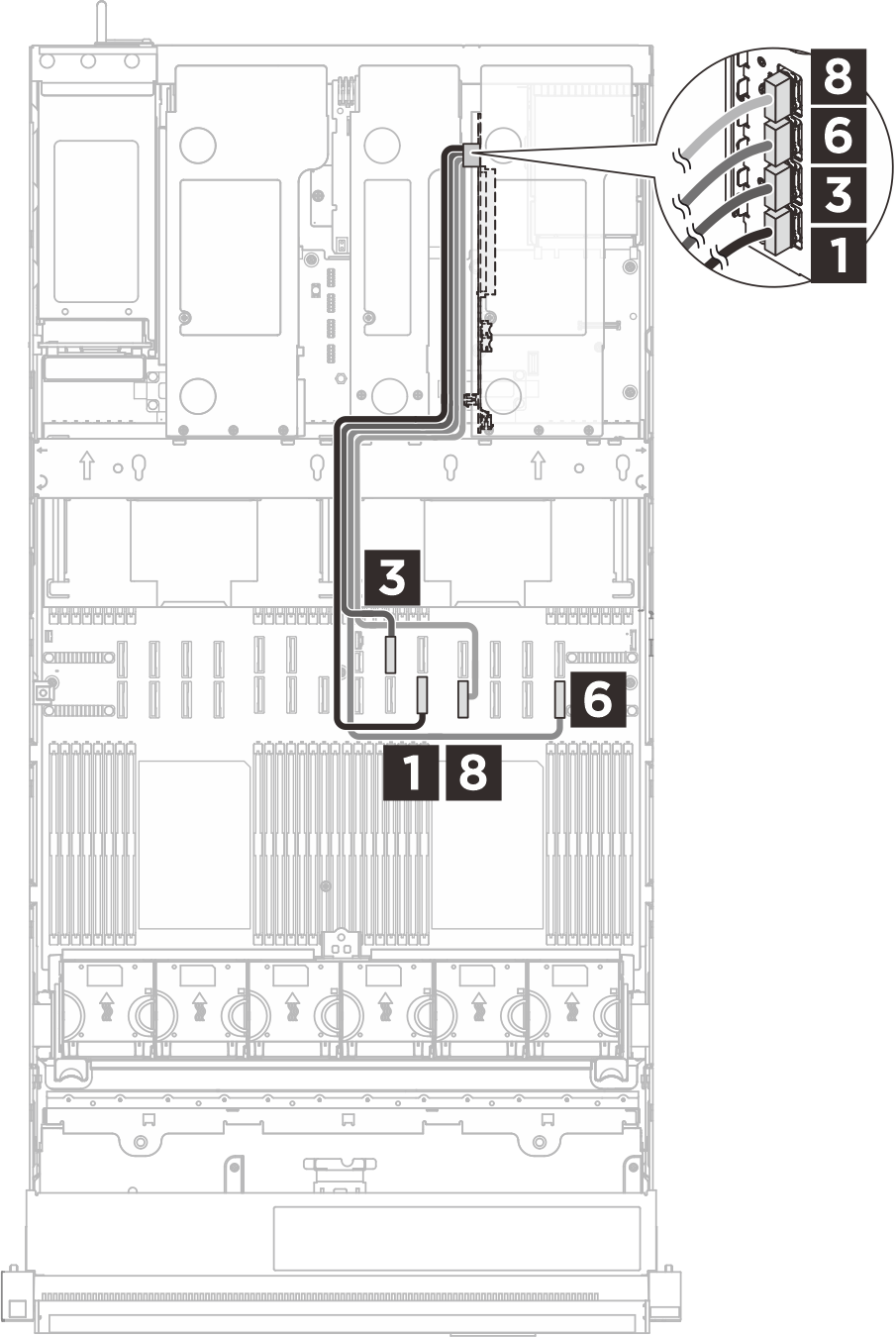

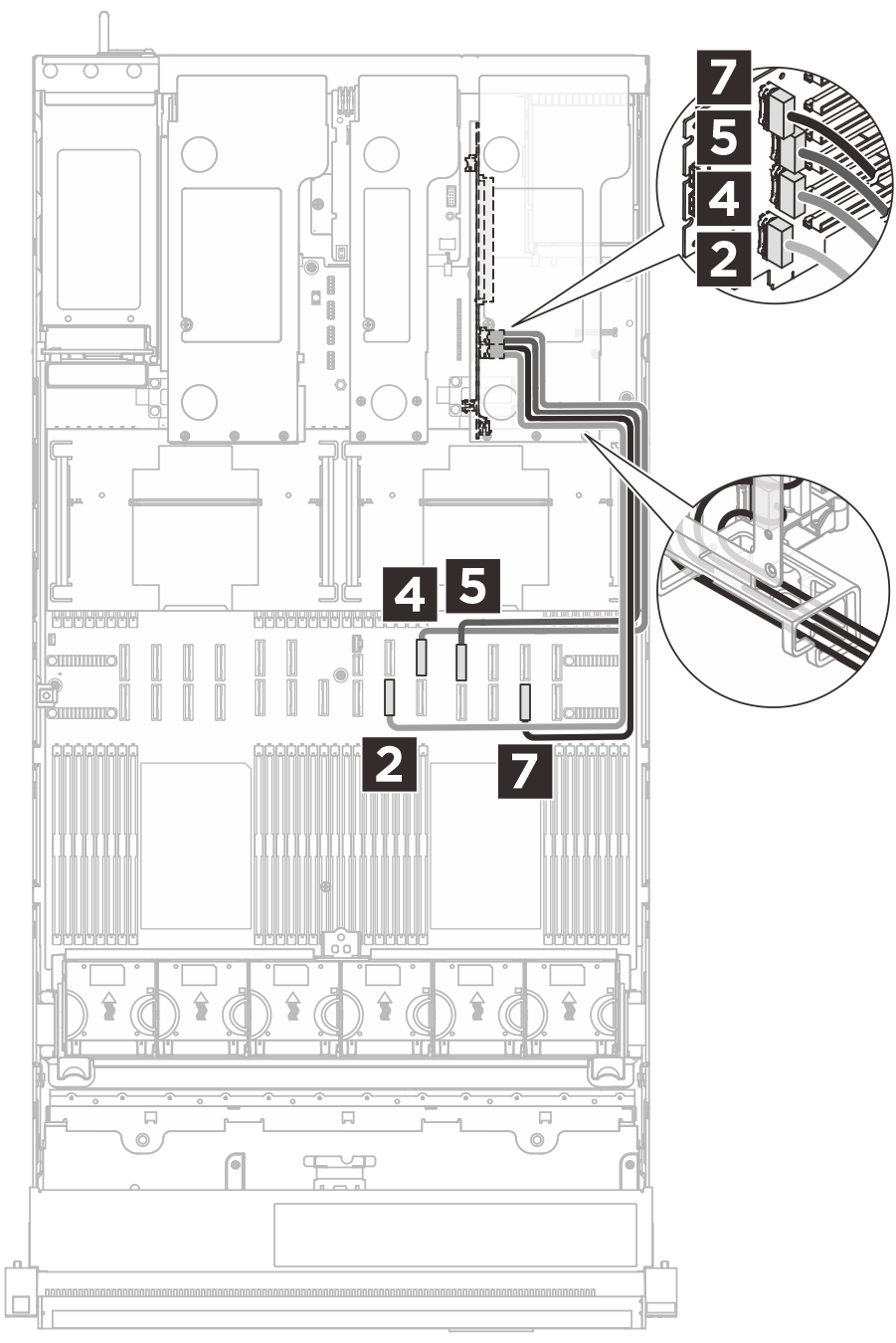

A ilustração a seguir mostra o roteamento de cabos da placa riser 1 Gen5 PCIe de seis slots.
 |  |  |
| Cabo | De (placa riser) | Para (conjunto de placa-mãe) |
|---|---|---|
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 1 R1 | 1 P12 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P11 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 3 R3 | 3 P22* |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P23* |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P8 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P21 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Conector de energia | 9 PDB: conector de energia da placa riser 1 |
*Os conectores P22 e P23 no conjunto de placa-mãe são designados para conexão do backplane E3.S em modelos de servidor com compartimentos E3.S. O slot PCIe 6 na placa riser não está disponível para modelos de servidor com compartimentos E3.S.
Roteamento de cabos da placa riser 1 Gen5 PCIe de seis slots (com módulo de resfriamento líquido)

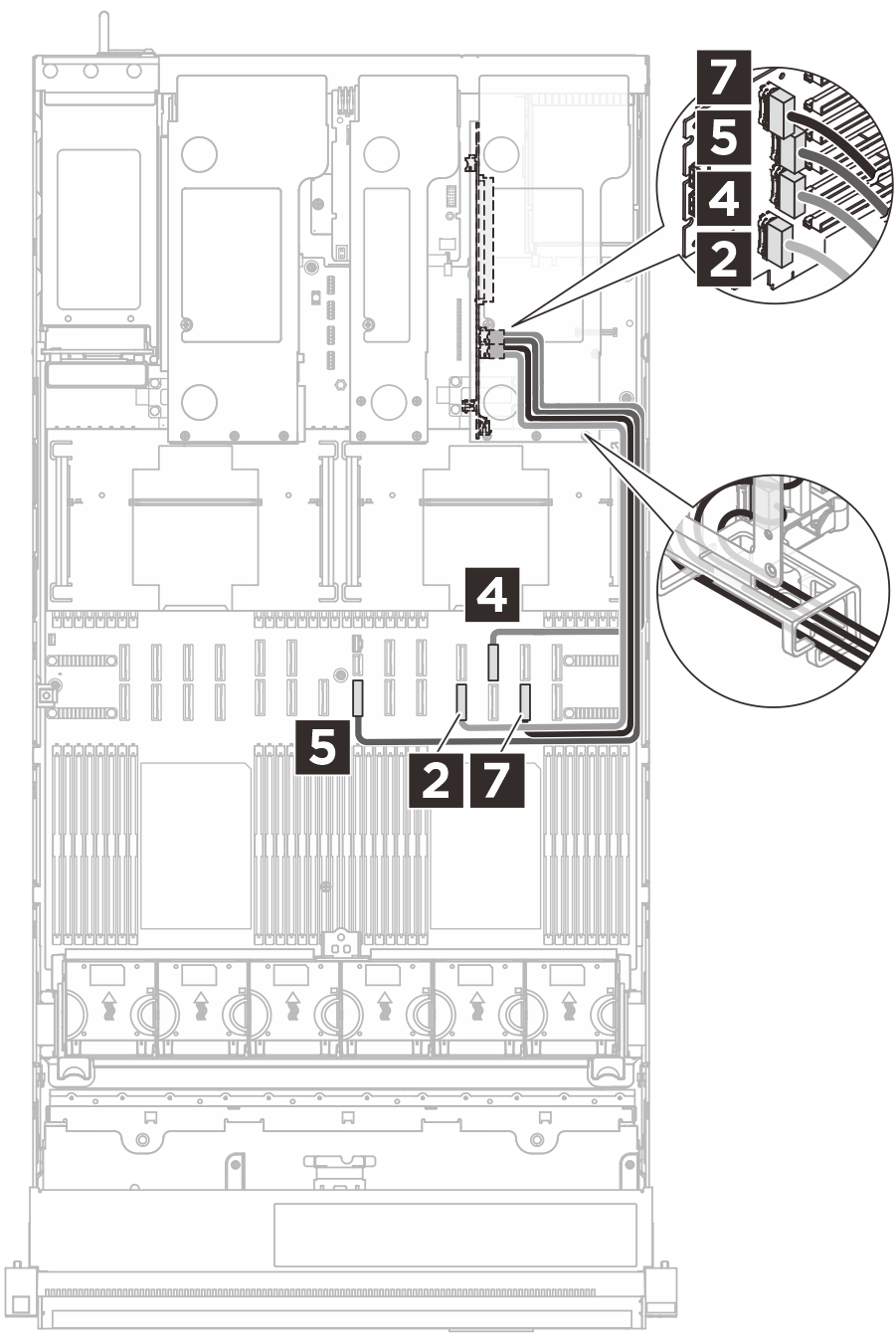

A ilustração a seguir mostra o roteamento de cabos para a placa riser 1 Gen5 PCIe de seis slots no servidor com o Processor Neptune® Core Module (módulo de resfriamento líquido) instalado.
 |  | |
| Cabo | De (placa riser) | Para (conjunto de placa-mãe) |
|---|---|---|
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 1 R1 | 1 P10 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 3 R3 | 3 P20 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P21 |
| MCIO x8 to Swift x8 (500 mm) | 5 R5 | 5 P22* |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P11 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Conector de energia | 9 PDB: conector de energia da placa riser 1 |
*O conector P22 no conjunto de placa-mãe é designado para conexão do backplane E3.S em modelos de servidor com compartimentos E3.S. O slot PCIe 5 na placa riser não está disponível para modelos de servidor com compartimentos E3.S.
Roteamento de cabos da placa riser 1 Gen4 PCIe de dois slots

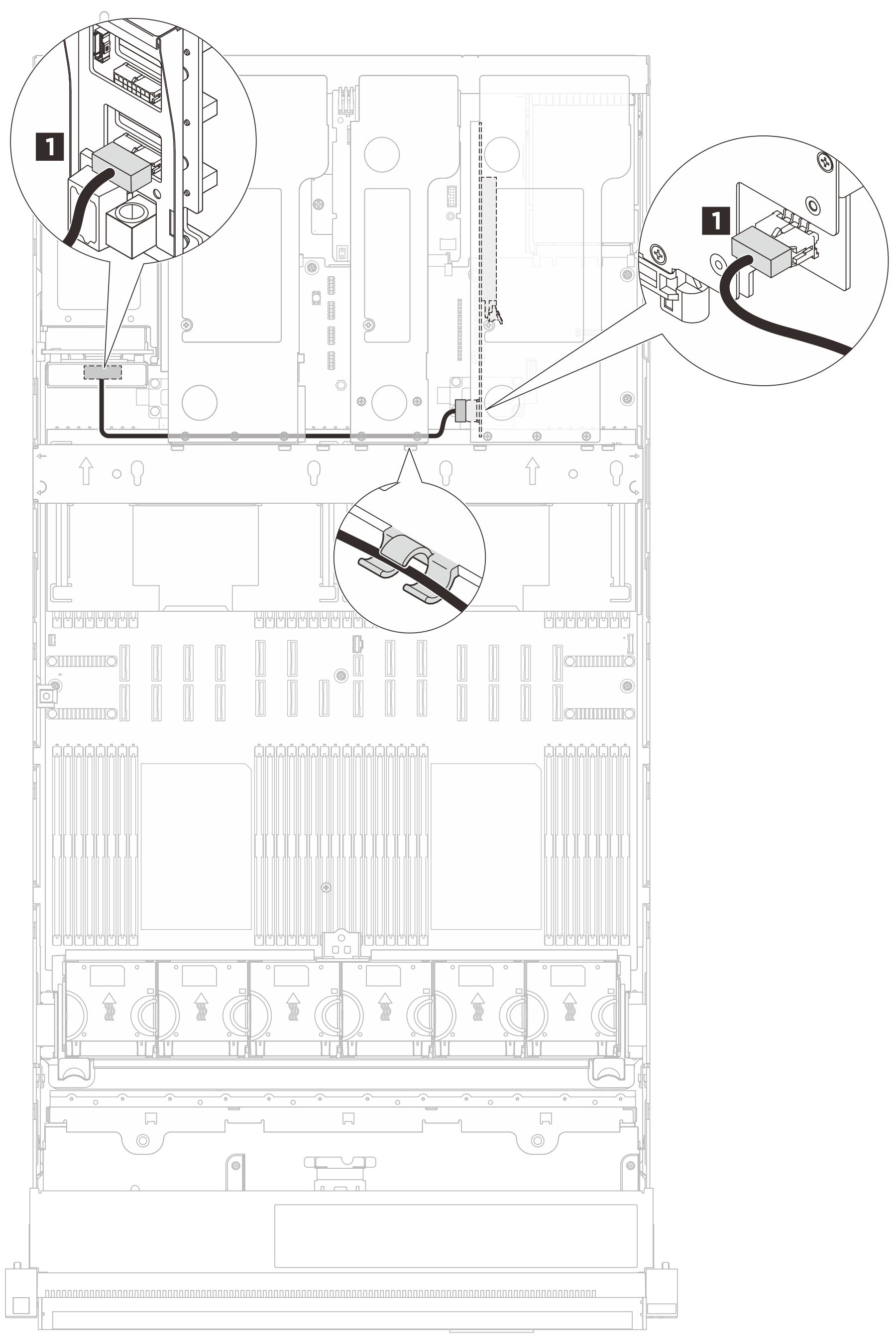

A ilustração a seguir mostra o roteamento de cabos da placa riser 1 Gen4 PCIe de dois slots.
| Cabo | No | Para |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (330 mm) | 1 Placa riser: conector de energia | 1 PDB: conector de energia da placa riser 1 |
