Cheminement des câbles du bloc mezzanine PCIe 1
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles de la carte mezzanine PCIe 1.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.
Cheminement des câbles de la carte mezzanine 1 Gen5 PCIe à six emplacements

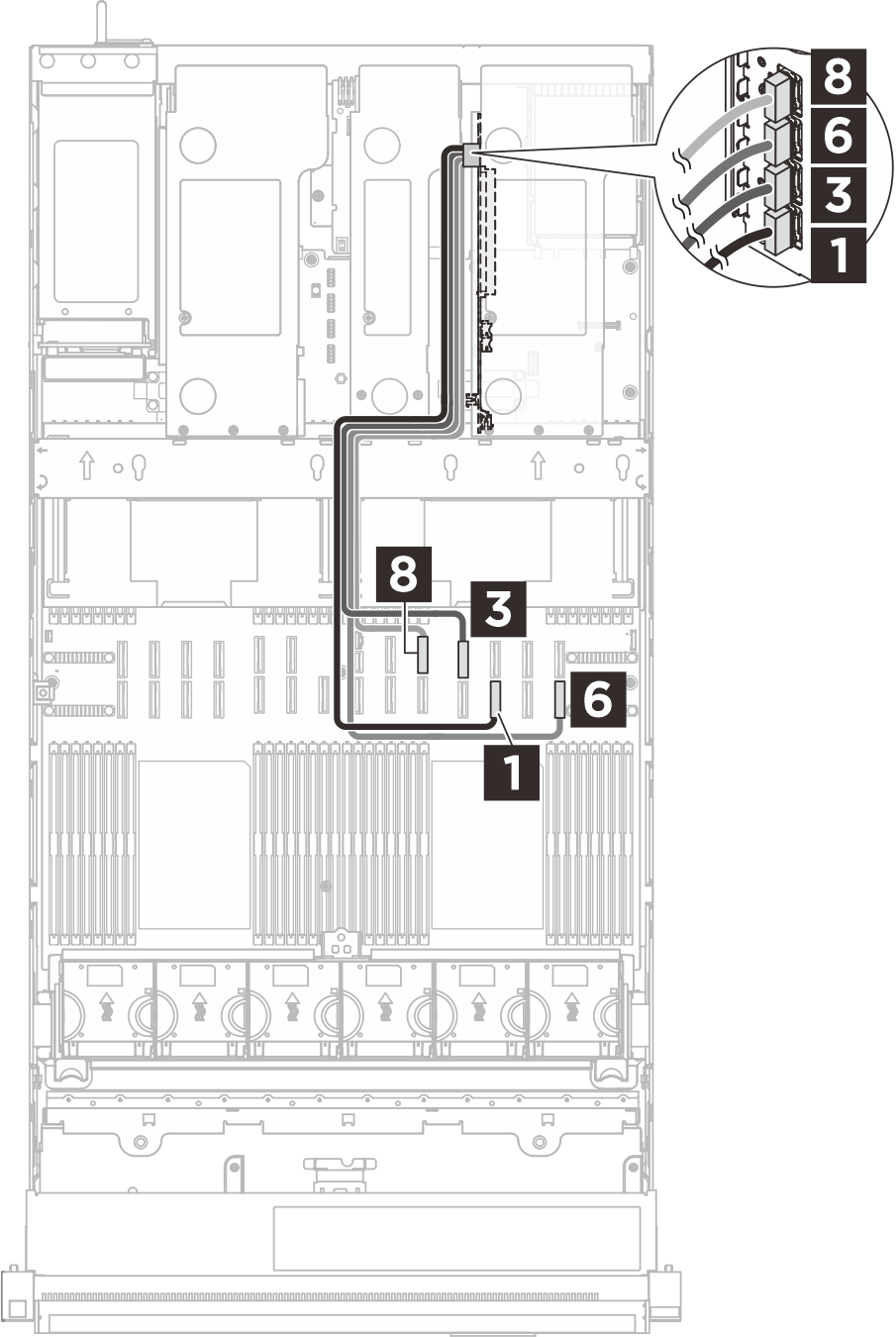

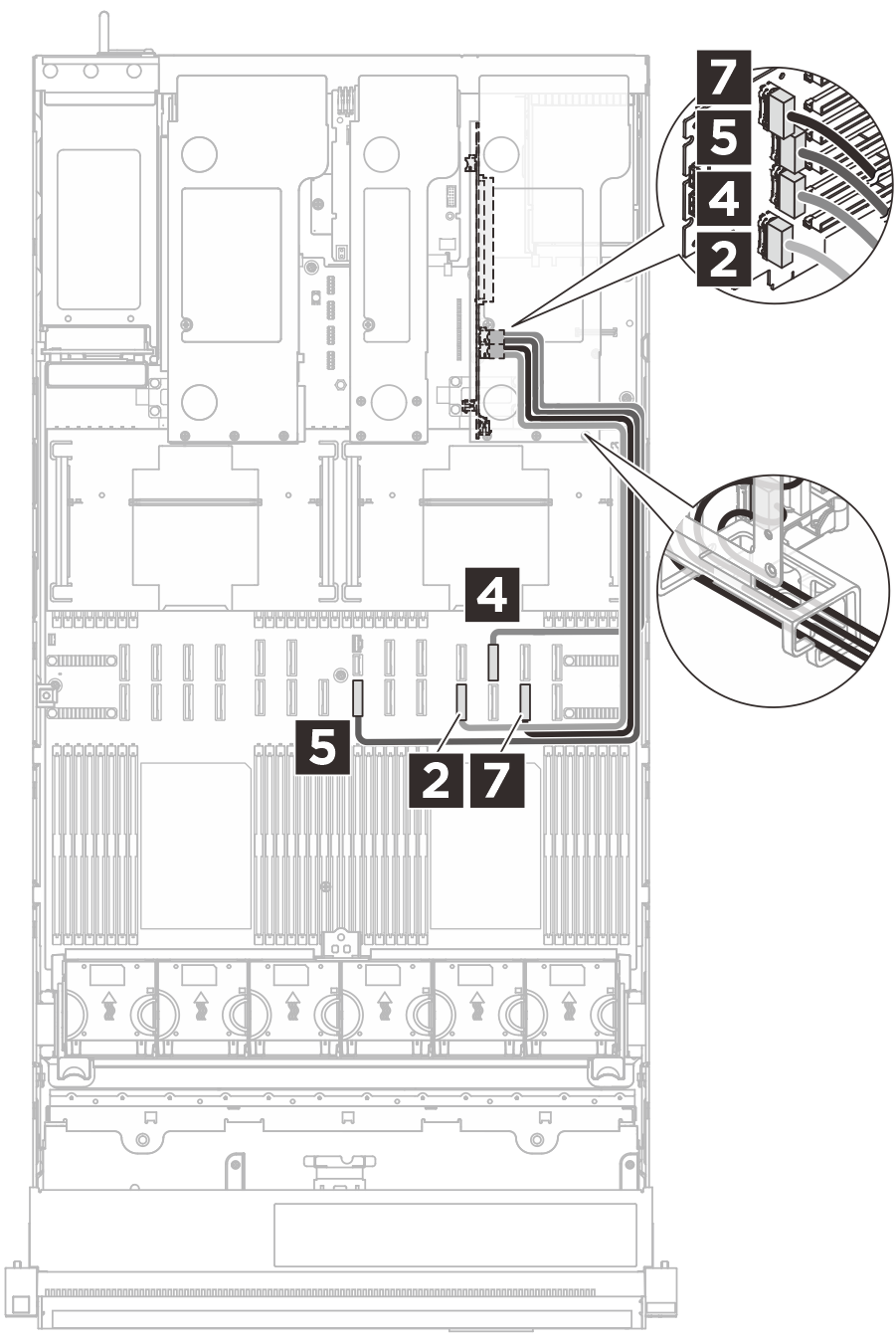

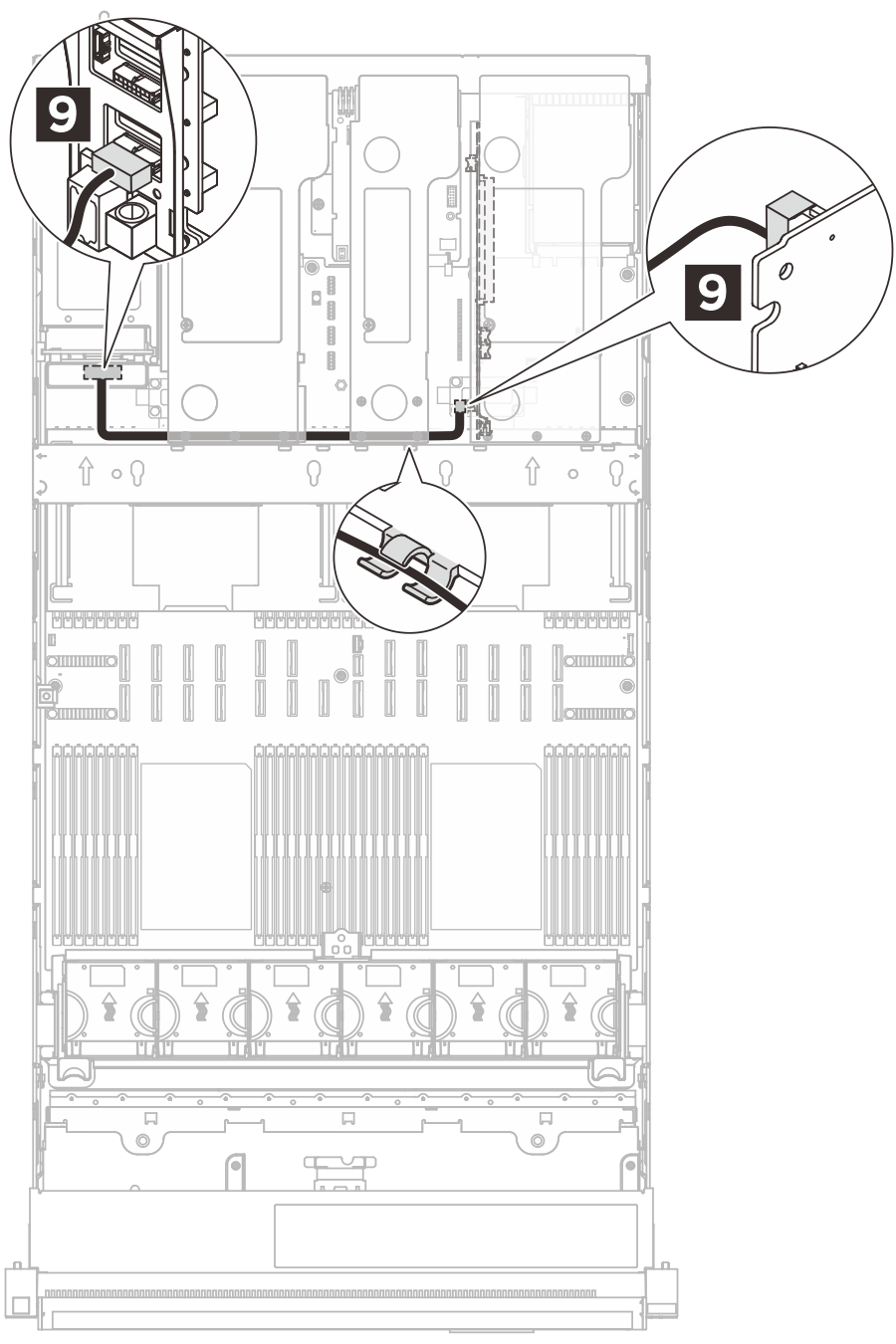

La figure ci-après présente le cheminement des câbles de la carte mezzanine 1 Gen5 PCIe à six emplacements.
 |  |  |
| Câble | De (carte mezzanine) | Vers (bloc carte mère) |
|---|---|---|
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 1 R1 | 1 P12 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P11 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 3 R3 | 3 P22* |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P23* |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P8 |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P21 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Connecteur d'alimentation | 9 PDB : connecteur d’alimentation de la carte mezzanine 1 |
*Les connecteurs P22 et P23 sur le bloc carte mère sont destinés à la connexion du fond de panier E3.S sur les modèles de serveur équipés de baies E3.S. L’emplacement PCIe6 sur la carte mezzanine n’est pas disponible pour les modèles de serveur équipés de baies E3.S.
Cheminement des câbles de la carte mezzanine 1 Gen5 PCIe à six emplacements (avec module de refroidissement liquide)

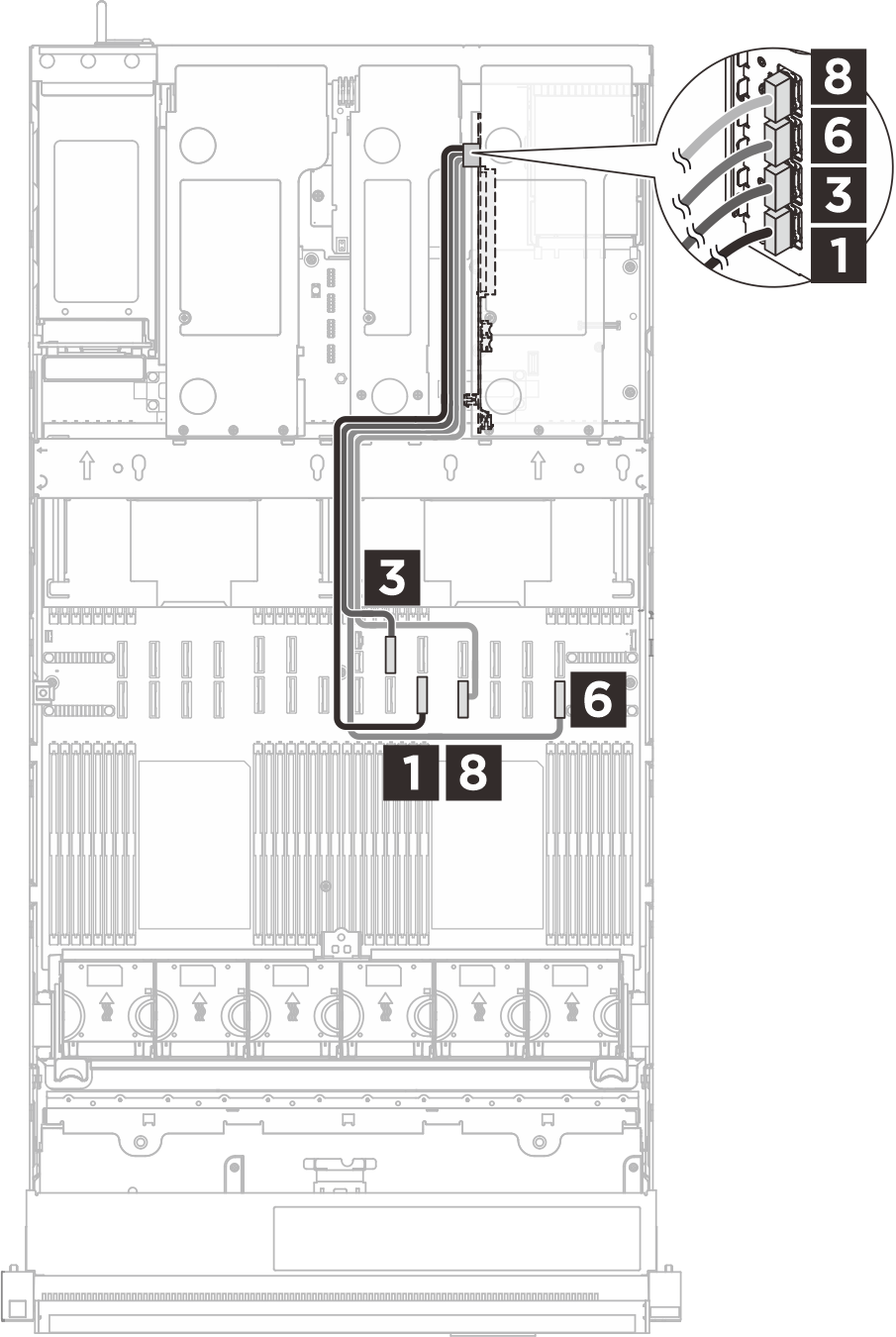

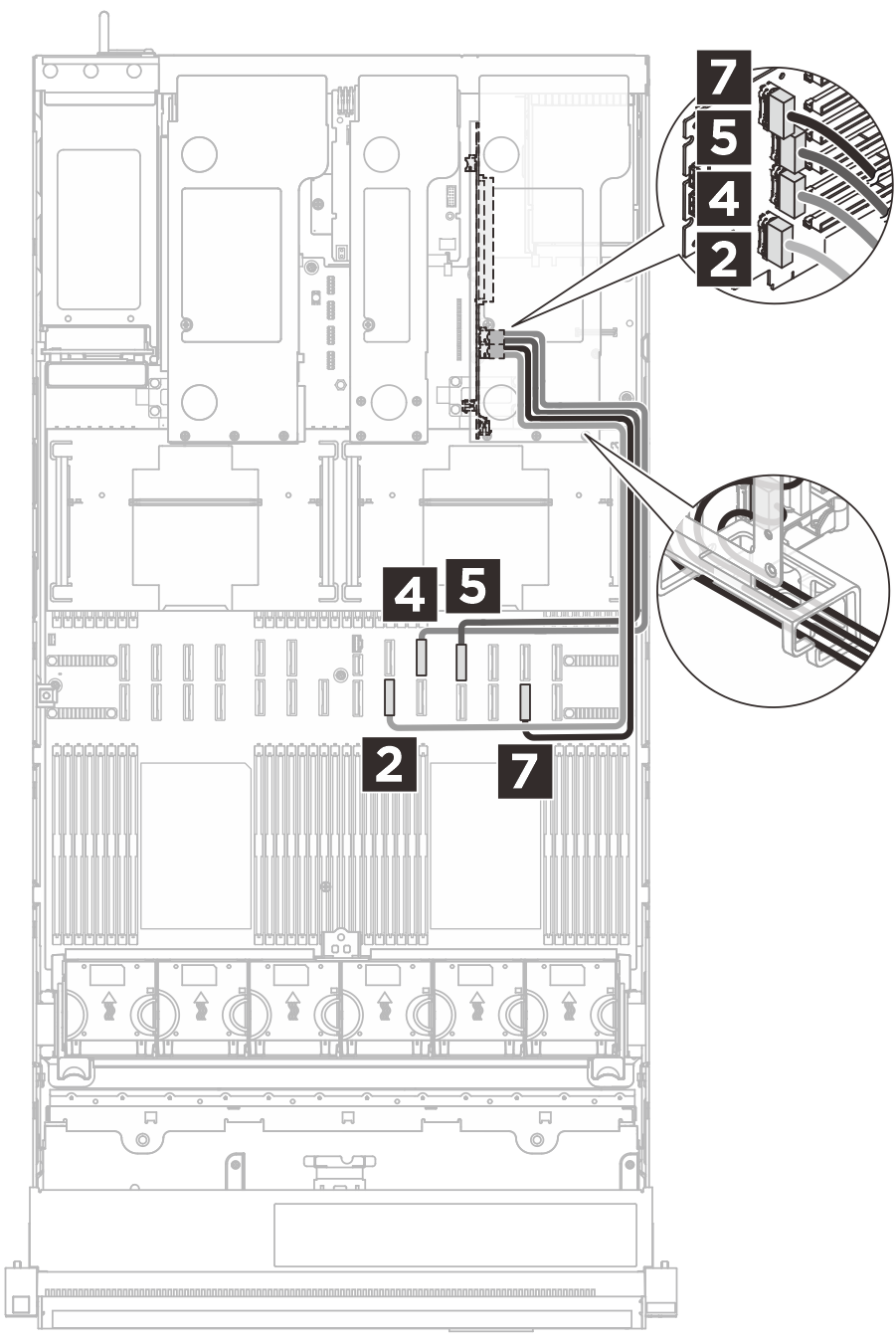

La figure ci-après présente le cheminement des câbles de la carte mezzanine 1 PCIe Gen5 à six emplacements dotée du module Processor Neptune® Core Module (module de refroidissement liquide).
 |  | |
| Câble | De (carte mezzanine) | Vers (bloc carte mère) |
|---|---|---|
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 1 R1 | 1 P10 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 3 R3 | 3 P20 |
| MCIO x8 to Swift x8 (500 mm) | 4 R4 | 4 P21 |
| MCIO x8 to Swift x8 (500 mm) | 5 R5 | 5 P22* |
| MCIO x8 to Swift x8 (600 mm, flat 140 mm) | 6 R6 | 6 P14 |
| MCIO x8 to Swift x8 (500 mm) | 7 R7 | 7 P13 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P11 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (400 mm) | 9 Connecteur d'alimentation | 9 PDB : connecteur d’alimentation de la carte mezzanine 1 |
*Le connecteur P22 sur le bloc carte mère est destiné à la connexion du fond de panier E3.S sur les modèles de serveur équipés de baies E3.S. L’emplacement PCIe5 sur la carte mezzanine n’est pas disponible pour les modèles de serveur équipés de baies E3.S.
Cheminement des câbles de la carte mezzanine 1 Gen4 PCIe à deux emplacements

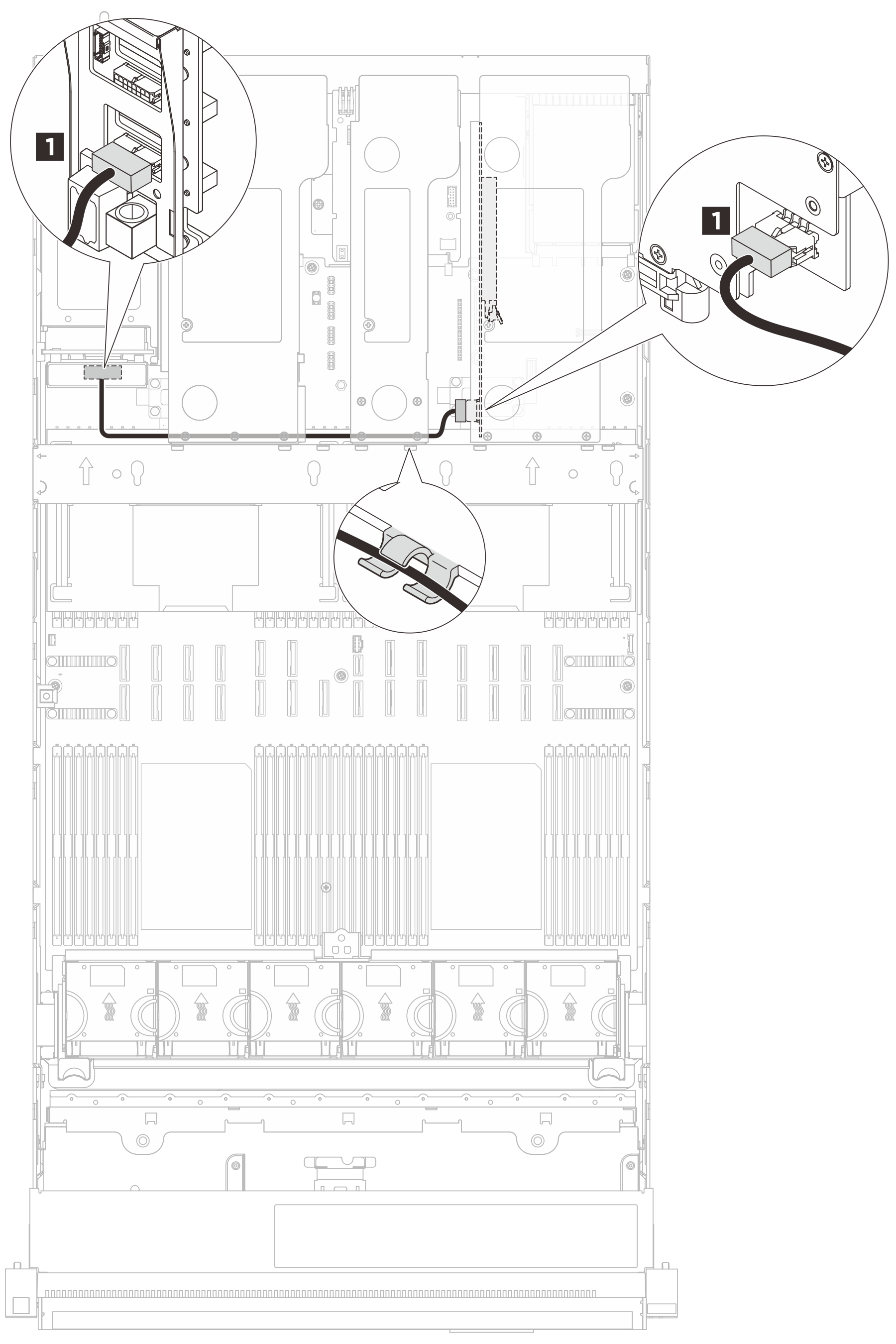

La figure ci-après présente le cheminement des câbles de la carte mezzanine 1 Gen4 à deux emplacements PCIe.
| Câble | À partir de | Vers |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (330 mm) | 1 Carte mezzanine : connecteur d’alimentation | 1 PDB : connecteur d’alimentation de la carte mezzanine 1 |
