Cheminement des câbles de la carte mezzanine PCIe 2
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles de la carte mezzanine PCIe 2.
Remarque
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.
Cheminement des câbles de la carte mezzanine PCIe 2 à six emplacements

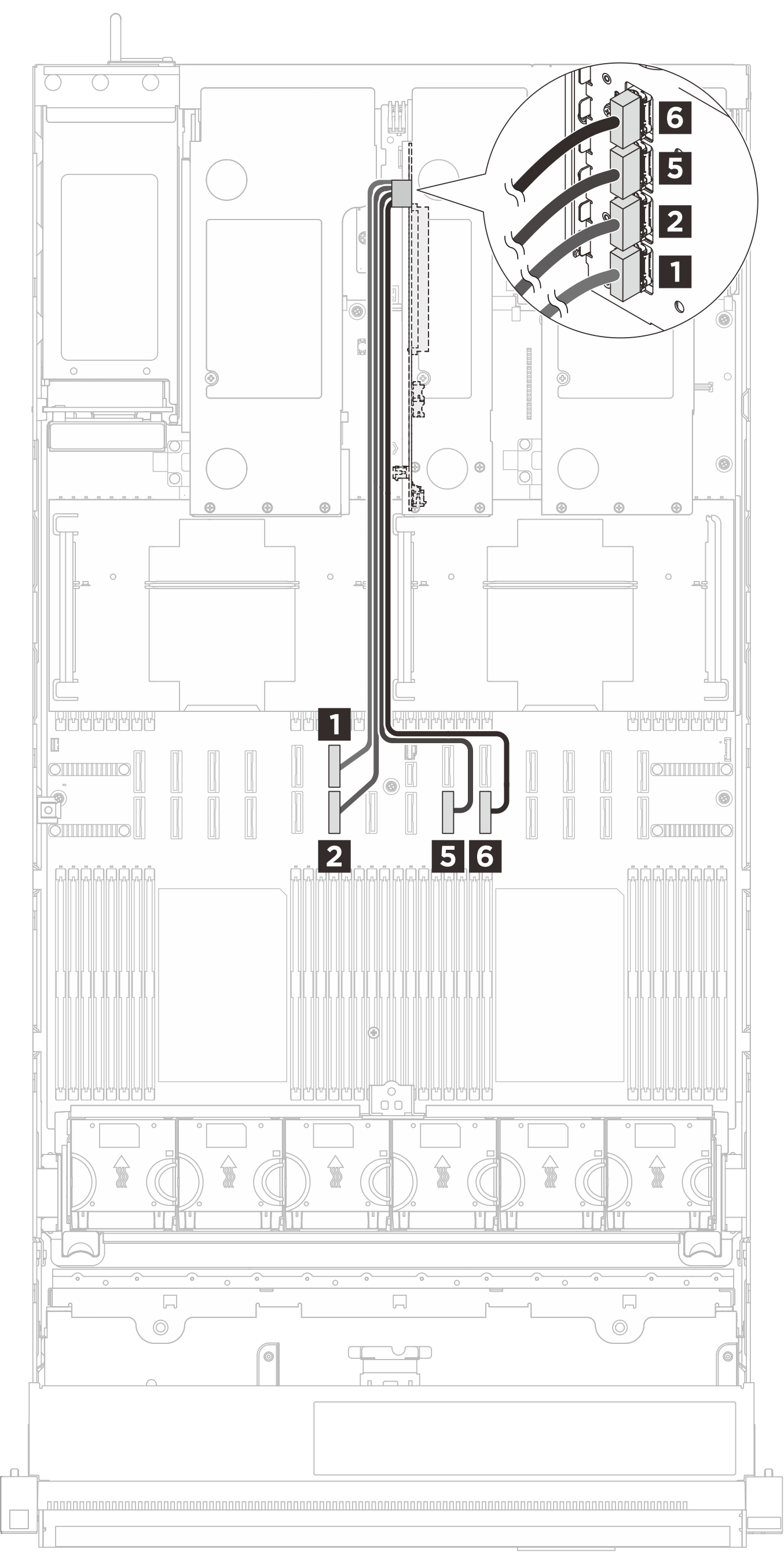

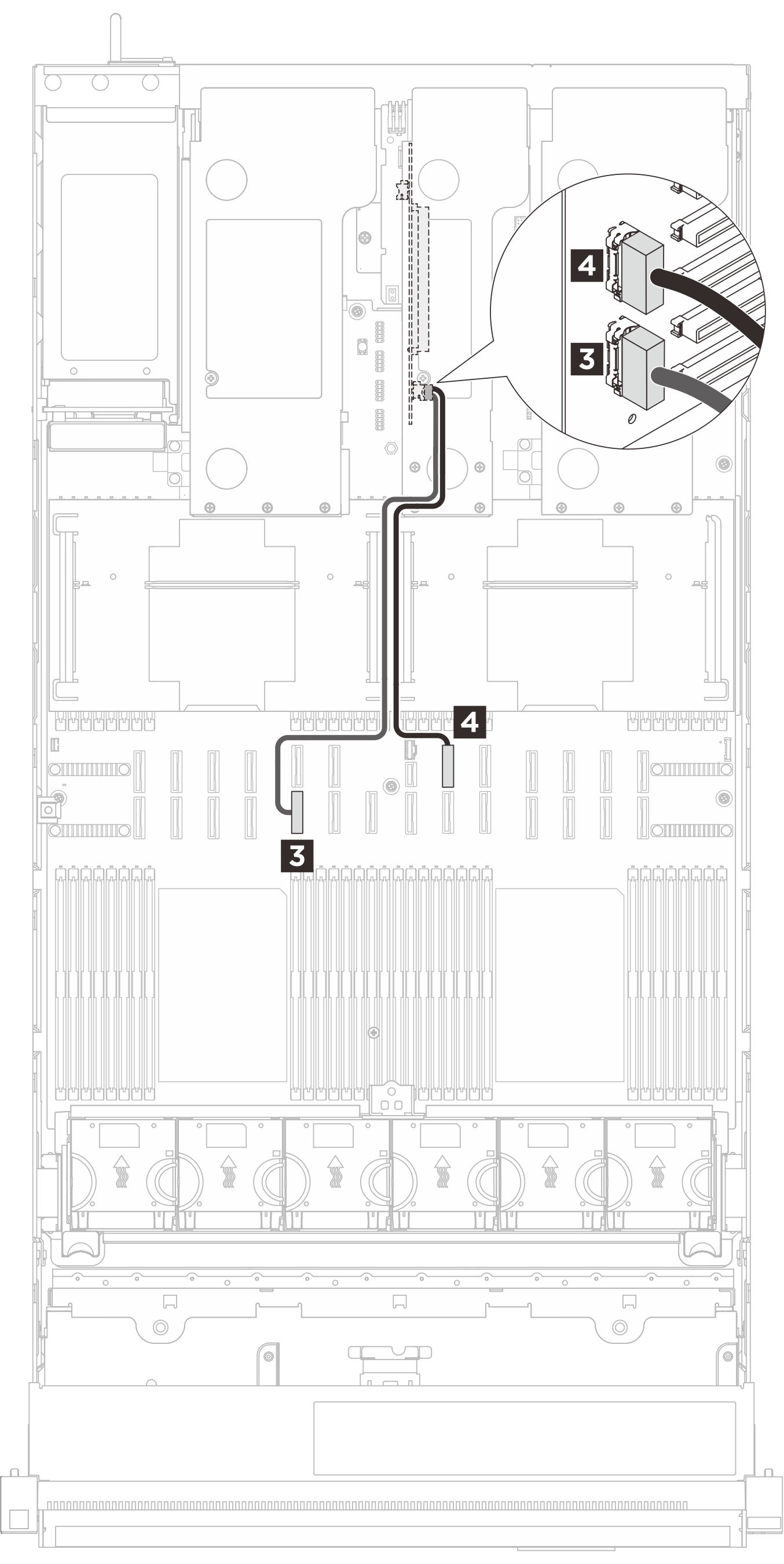

La figure suivante présente le cheminement des câbles de la carte mezzanine PCIe 2 à six emplacements.
 |  |
| Câble | De (carte mezzanine) | Vers (bloc carte mère) |
|---|---|---|
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 1 R1 | 1 P18 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 2 R2 | 2 P6 |
| MCIO x8 to Swift x8 (320 mm) | 3 R3 | 3 P5 |
| MCIO x8 to Swift x8 (320 mm) | 4 R4 | 4 P20 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 5 R5 | 5 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 6 R6 | 6 P10 |
