Kabelführung für PCIe-Adapterkarte 2
In diesem Abschnitt erfahren Sie, wie die Kabelführung für PCIe-Adapterkarte 2 funktioniert.
Anmerkung
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.
Kabelführung für PCIe-Adapterkarte 2 mit sechs Steckplätzen

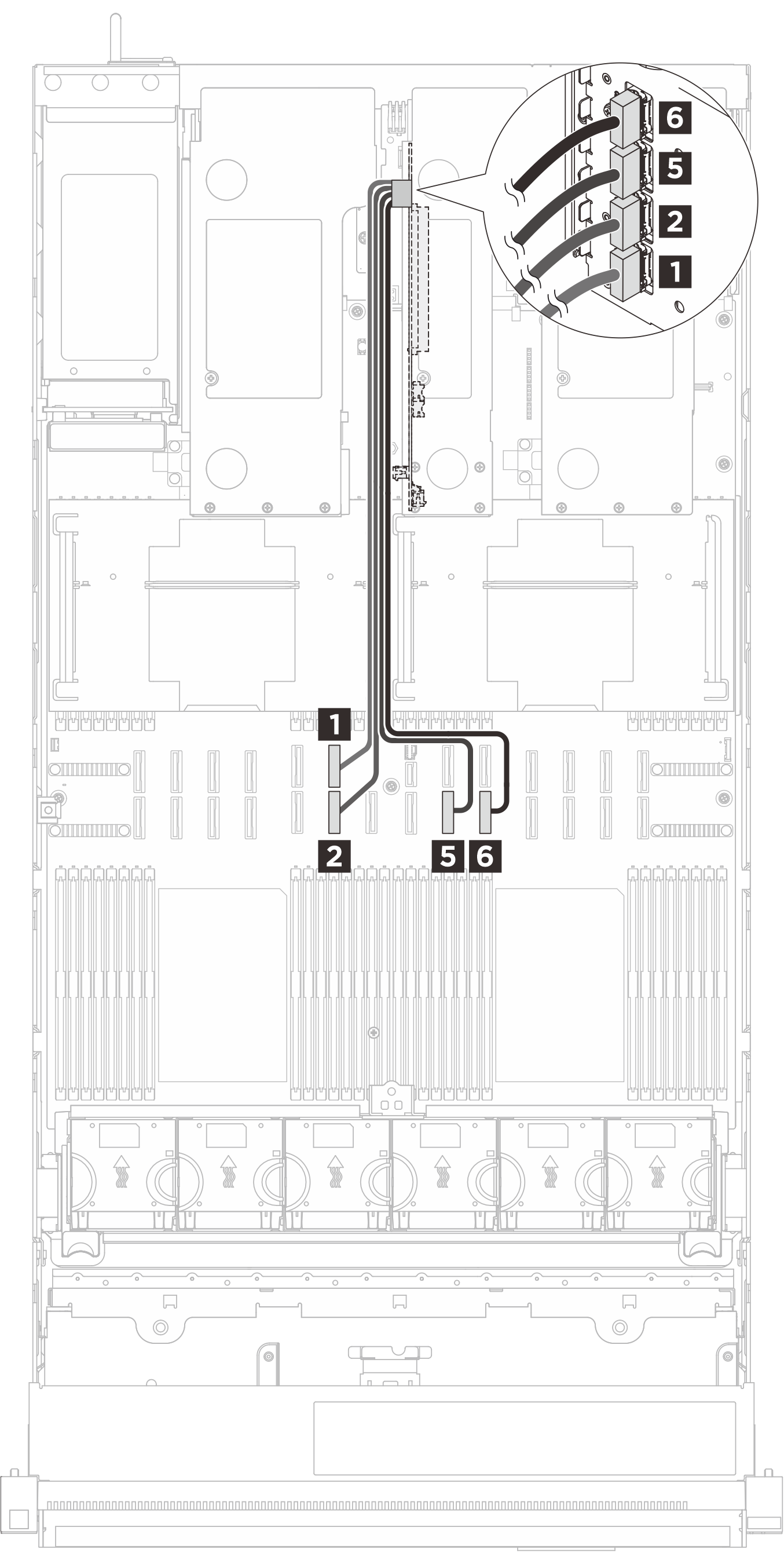

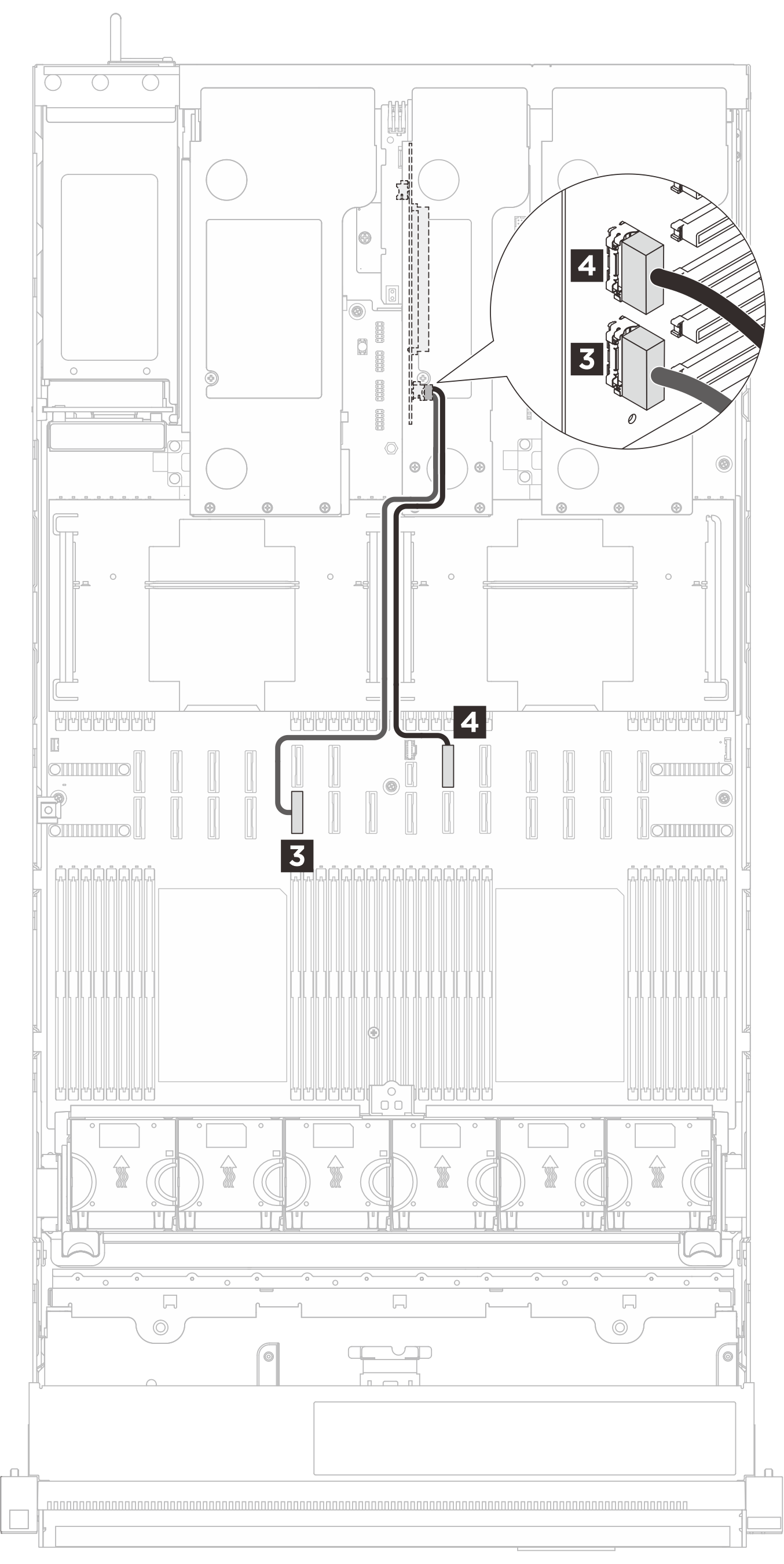

In der folgenden Abbildung wird die Kabelführung für PCIe-Adapterkarte 2 mit sechs Steckplätzen dargestellt.
 |  |
| Kabel | Von (Adapterkarte) | Zu (Systemplatinenbaugruppe) |
|---|---|---|
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 1 R1 | 1 P18 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 2 R2 | 2 P6 |
| MCIO x8 to Swift x8 (320 mm) | 3 R3 | 3 P5 |
| MCIO x8 to Swift x8 (320 mm) | 4 R4 | 4 P20 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 5 R5 | 5 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 6 R6 | 6 P10 |
