Disposición de los cables de la tarjeta de expansión PCIe 2
Siga las instrucciones que aparecen en esta sección para obtener información sobre cómo hacer la disposición de cables para la tarjeta de expansión PCIe 2.
Nota
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.
Disposición de los cables de la tarjeta de expansión PCIe 2 de seis ranuras

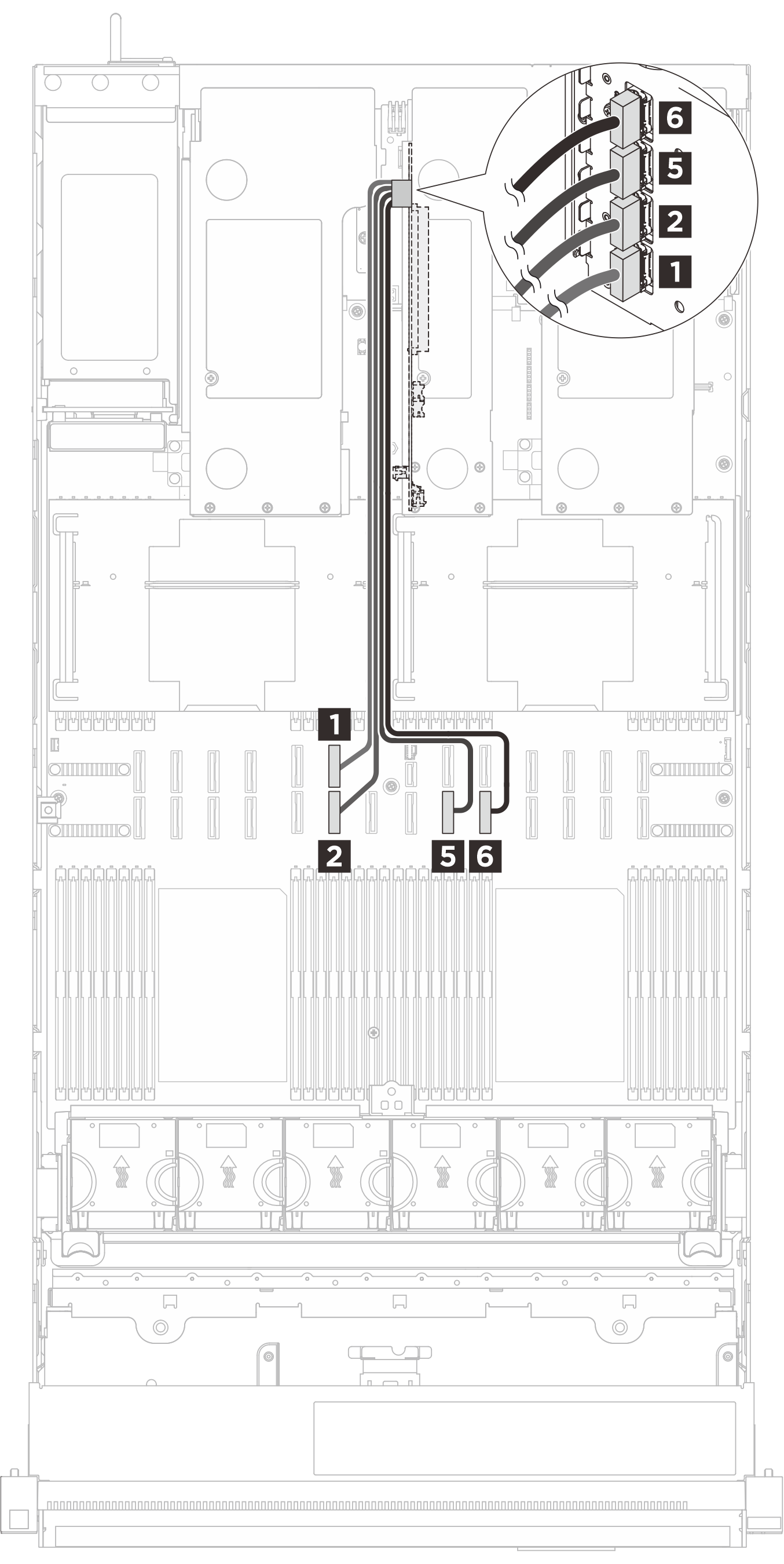

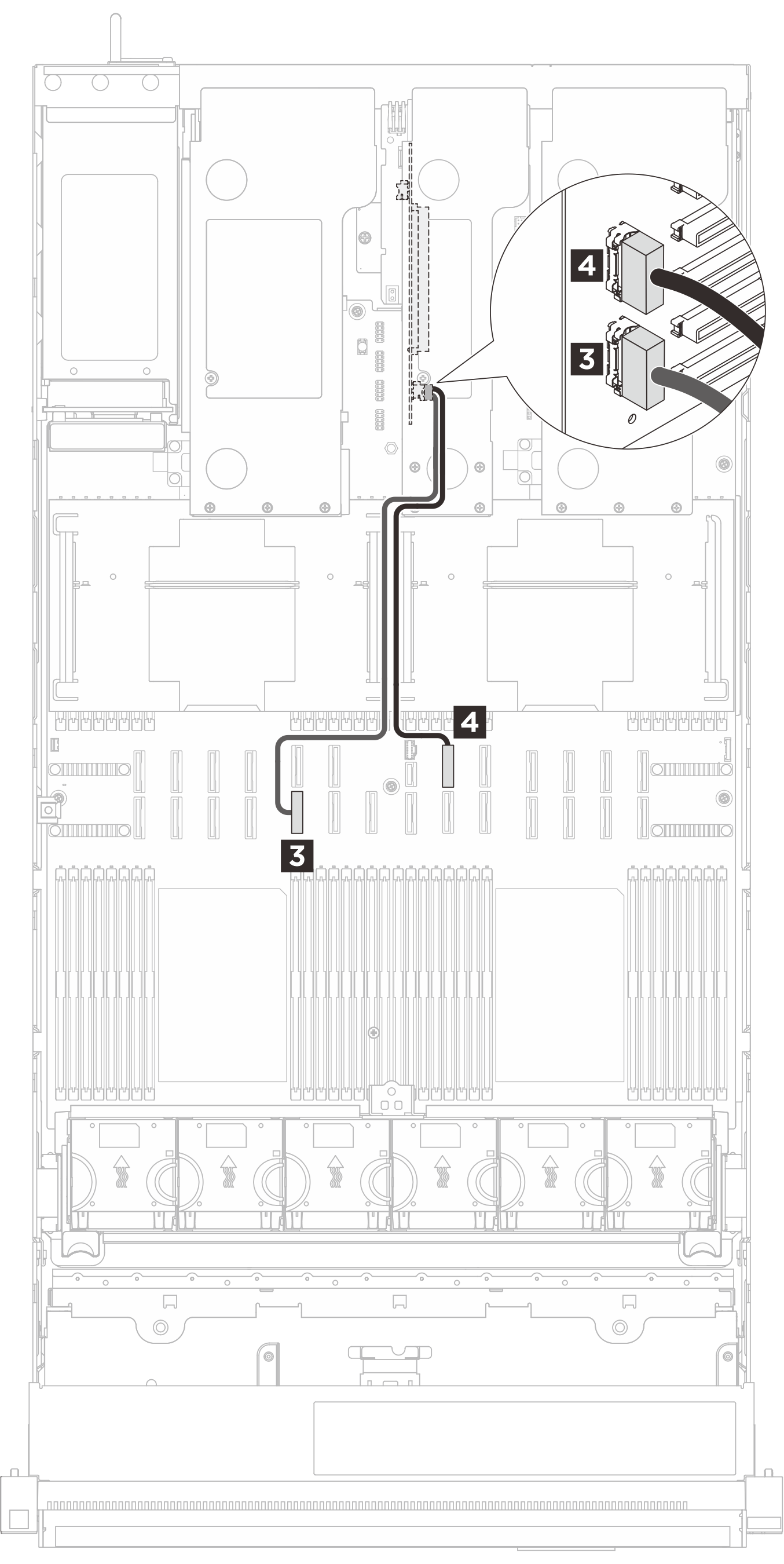

La siguiente ilustración muestra la disposición de los cables para la tarjeta de expansión PCIe 2 de seis ranuras.
 |  |
| Cable | Desde (tarjeta de expansión) | Hasta (conjunto de la placa del sistema) |
|---|---|---|
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 1 R1 | 1 P18 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 2 R2 | 2 P6 |
| MCIO x8 to Swift x8 (320 mm) | 3 R3 | 3 P5 |
| MCIO x8 to Swift x8 (320 mm) | 4 R4 | 4 P20 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 5 R5 | 5 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 6 R6 | 6 P10 |
