Disposición de los cables de la tarjeta de expansión PCIe 3
Siga las instrucciones que aparecen en esta sección para obtener información sobre cómo hacer la disposición de cables para la tarjeta de expansión PCIe 3.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.
Disposición de los cables de la tarjeta de expansión PCIe Gen5 3 de seis ranuras

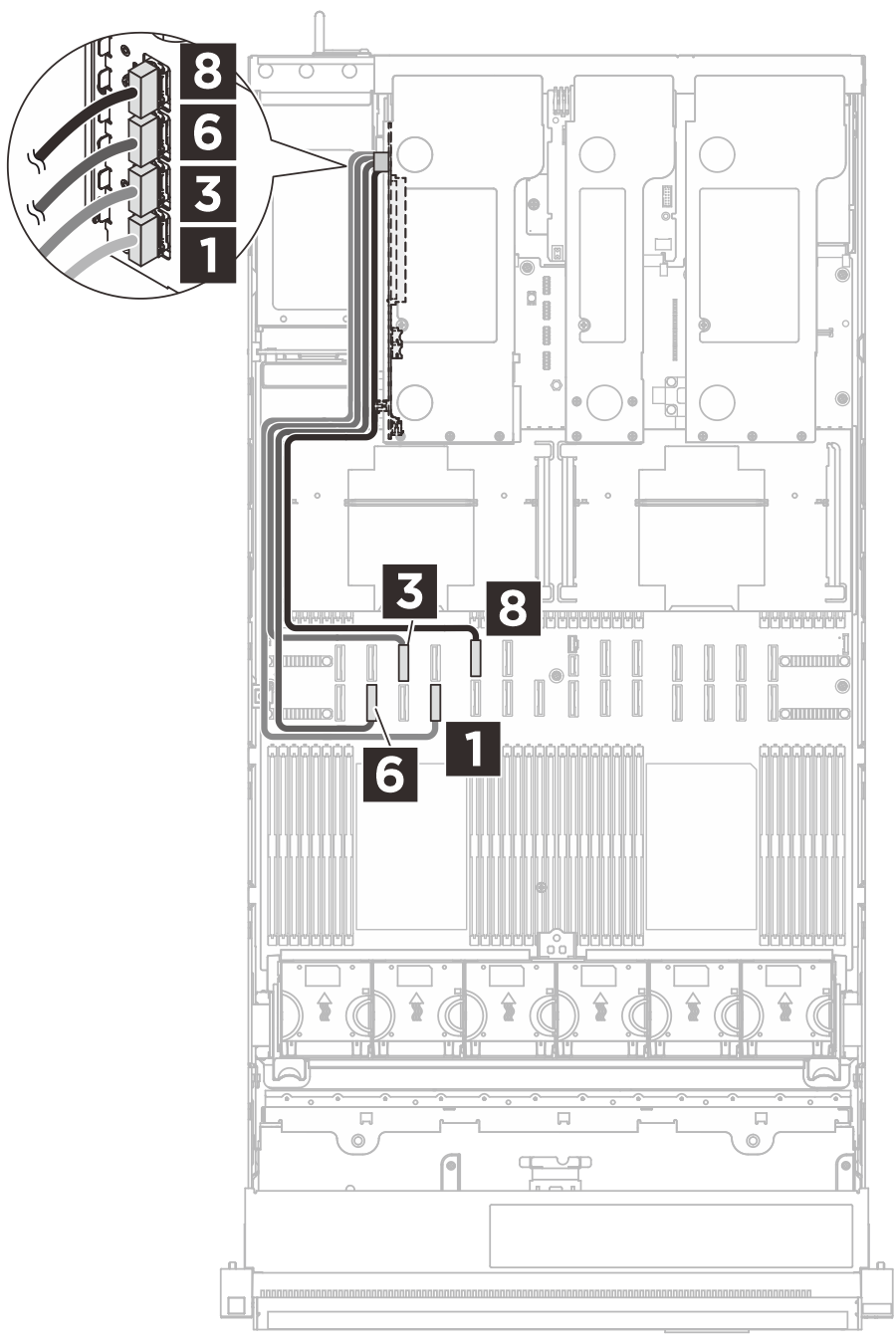

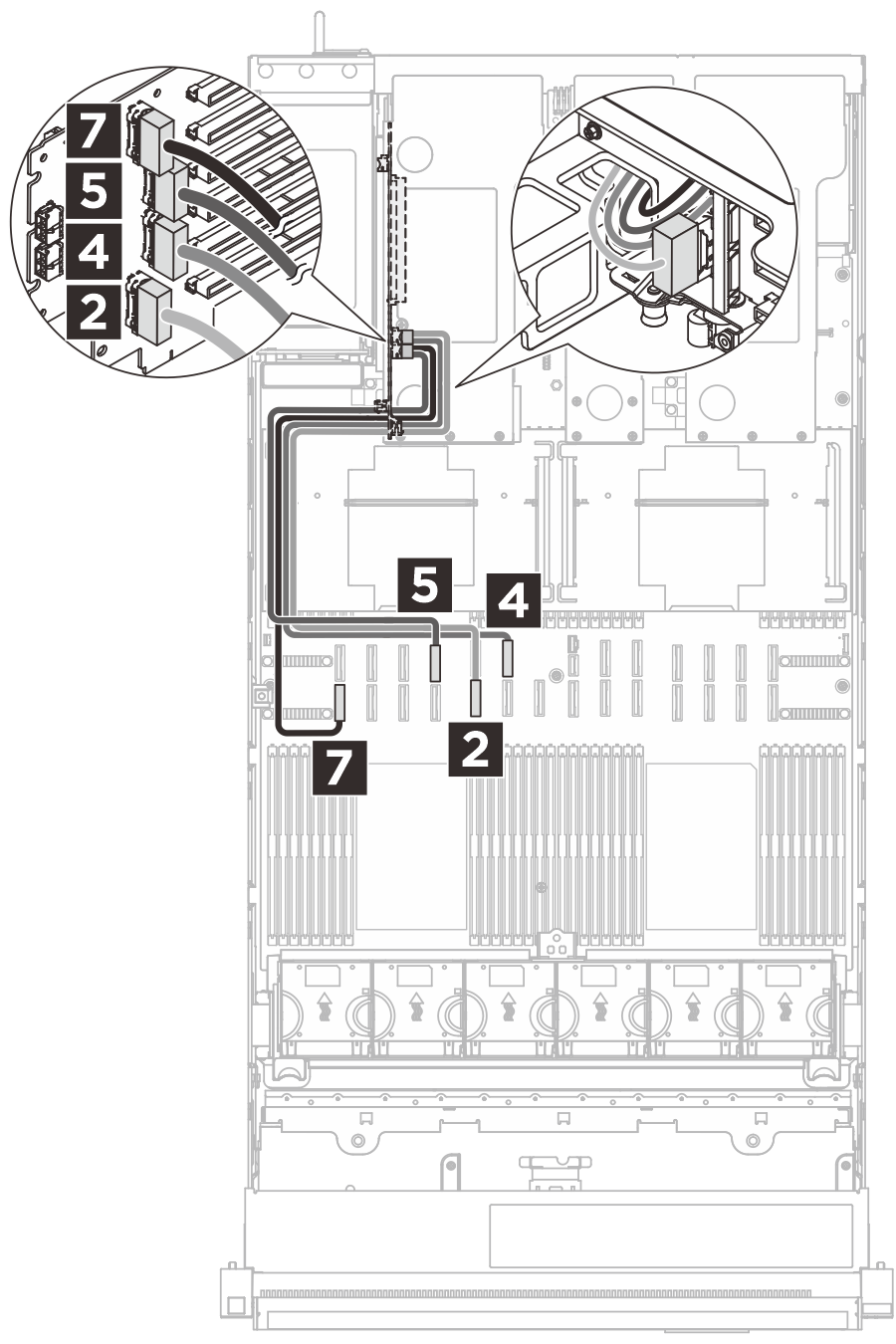

La siguiente ilustración muestra la disposición de los cables para la tarjeta de expansión PCIe Gen5 3 de seis ranuras.
 |  |  |
| Cable | Desde (tarjeta de expansión) | Hasta (conjunto de la placa del sistema) |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16 |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Conector de alimentación | 9 PDB: conector de alimentación para la tarjeta de expansión 3 |
Disposición de los cables de la tarjeta de expansión PCIe 3 Gen5 de seis ranuras (con módulo de refrigeración asistida por líquidos)

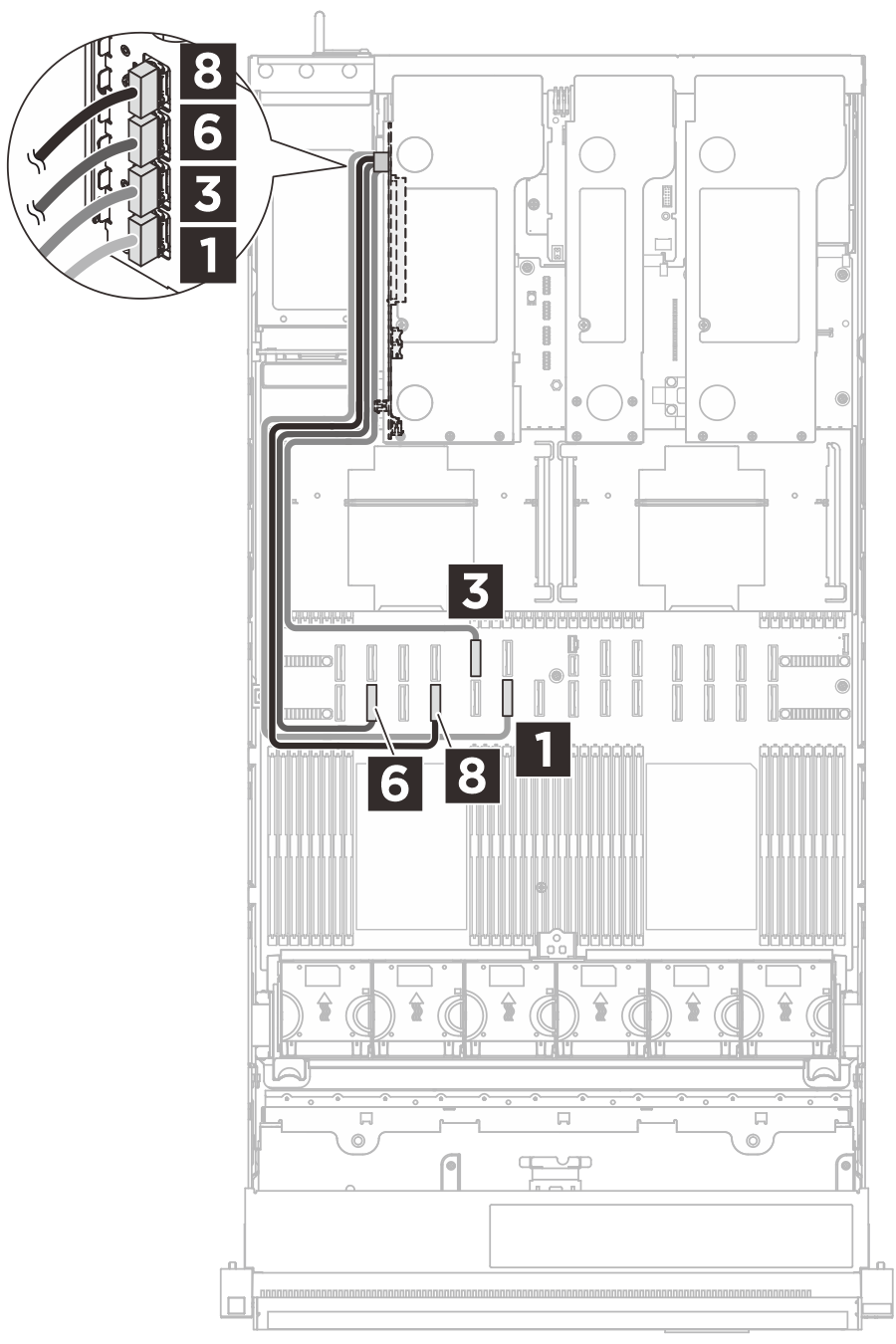

En la siguiente ilustración, se muestra la disposición de los cables para la tarjeta de expansión PCIe 3 Gen5 de seis ranuras en el servidor con el Processor Neptune® Core Module (módulo de refrigeración asistida por líquidos) instalado.
 |  | |
| Cable | Desde (tarjeta de expansión) | Hasta (conjunto de la placa del sistema) |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Conector de alimentación | 9 PDB: conector de alimentación para la tarjeta de expansión 3 |
Disposición de los cables para la tarjeta de expansión PCIe Gen4 3 de dos ranuras

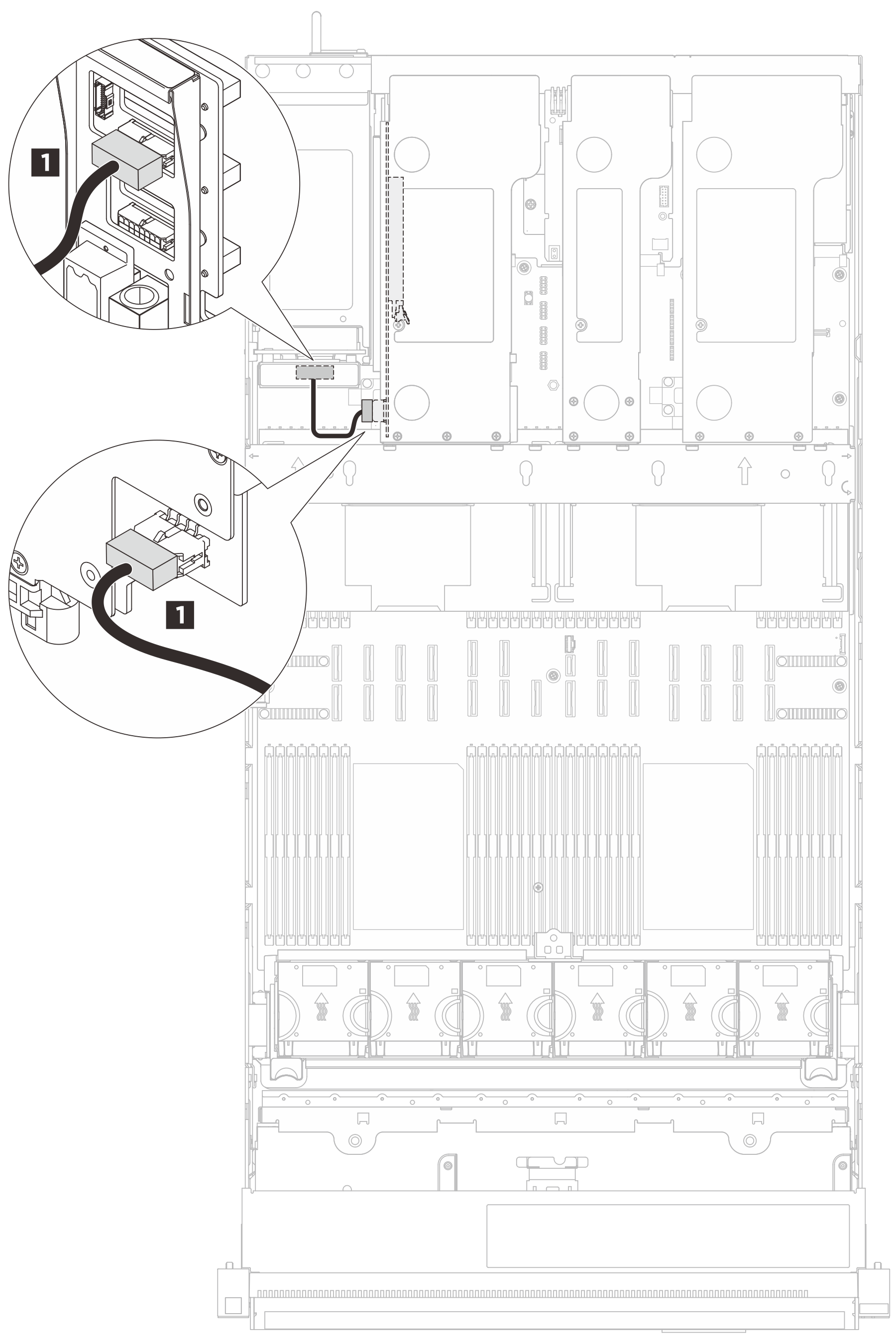

La siguiente ilustración muestra la disposición de los cables para la tarjeta de expansión PCIe Gen4 3 de dos ranuras.
| Cable | Desde | Hasta |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 Tarjeta de expansión: conector de alimentación | 1 PDB: conector de alimentación de la tarjeta de expansión 3 |
