Disposición de los cables del puerto de serie
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables del módulo de puerto de serie.
Nota
Disponga el cable del puerto de serie tal como se muestra en la siguiente ilustración. Asegúrese de no disponer el cable a través de la placa de E/S del sistema (DC-SCM).

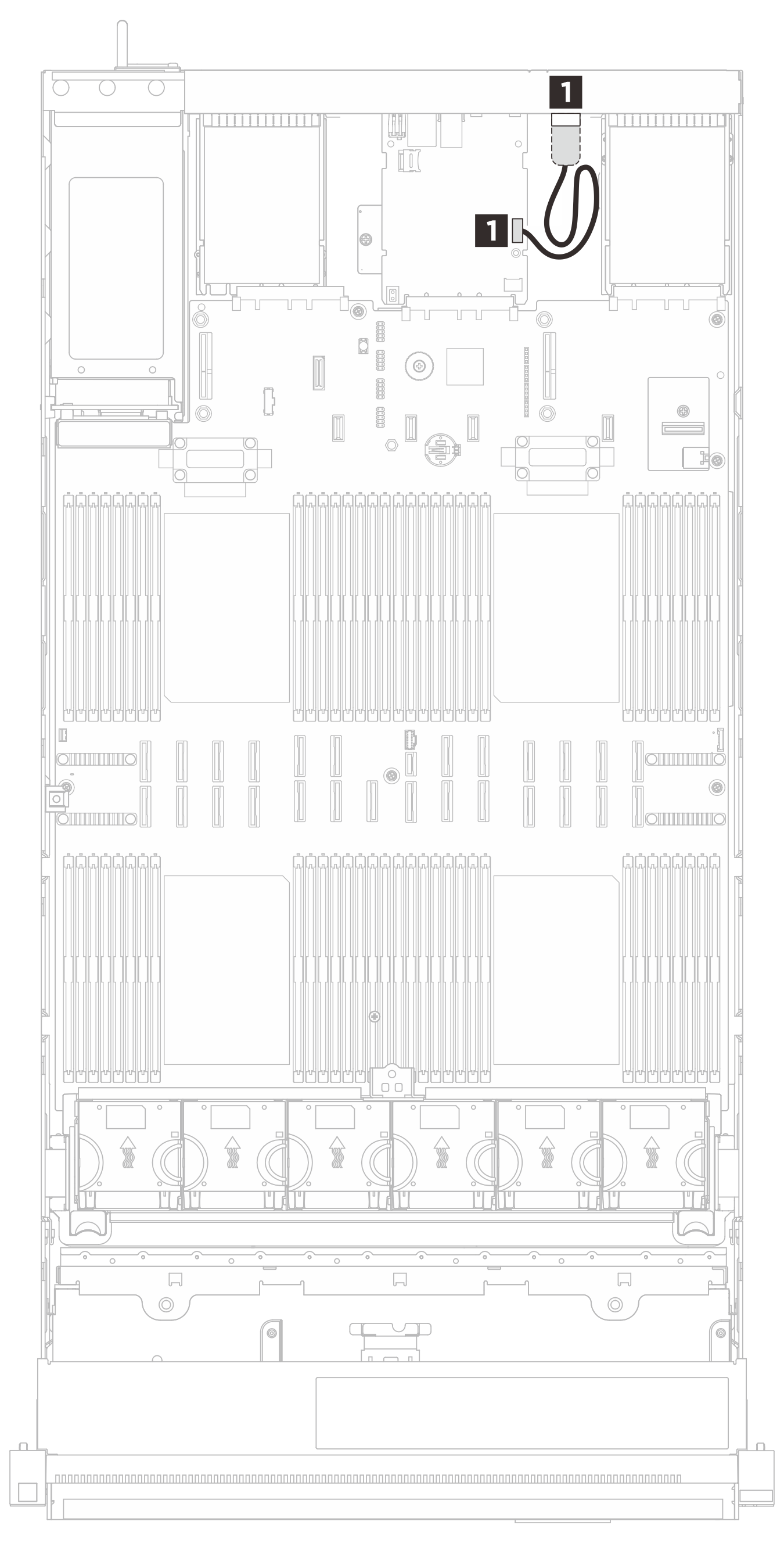

Figura 1. Disposición de los cables para el módulo de puerto serie
| Cable | Desde | Hasta |
|---|---|---|
| 2x6p to com port 9p (220 mm) | 1 Conector de puerto serie | 1 Módulo de puerto serie |
