Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas
Use la sección para comprender la disposición de los cables para la placa posterior de la unidad de 2,5 pulgadas.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

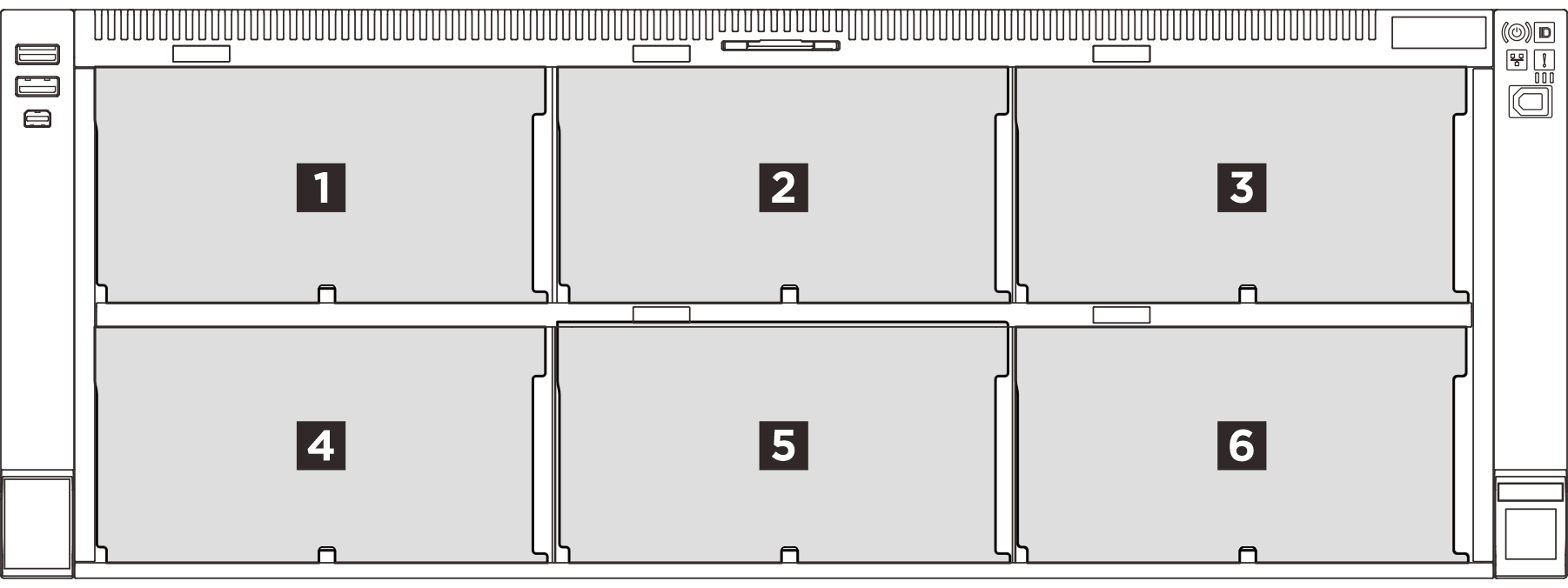

Numeración de la placa posterior
| Placa posterior de la unidad | Bahía de unidad | Placas posteriores de la unidad admitidas | Unidades admitidas |
|---|---|---|---|
| 1 Placa posterior 1 | 0 a 7 |
|
|
| 2 Placa posterior 2 | 8 a 15 | ||
| 3 Placa posterior 3 | 16 a 23 | ||
| 4 Placa posterior 4 | 24 a 31 |
|
|
| 5 Placa posterior 5 | 32 a 39 | ||
| 6 Placa posterior 6 | 40 a 47 |
Una placa posterior AnyBay admite unidades SAS, SATA, o NVMe.
| Prioridad de instalación | Tipo de placa posterior | Prioridad de ubicación de la placa posterior |
|---|---|---|
| 1 | Placa posterior de la unidad AnyBay de 2,5" y 8 bahías | 1, 3, 2 |
| 2 | Placa posterior de la unidad de 8 bahías SAS/SATA de 2,5 pulgadas | 1, 2, 3, 4, 5, 6 |
1 placa posterior: 1 placa posterior SAS/SATA o 1 placa posterior AnyBay
2 placas posteriores: 2 placas posteriores SAS/SATA, 2 placas posteriores AnyBay o una combinación de ambas
3 placas posteriores: 3 placas posteriores SAS/SATA, 3 placas posteriores AnyBay o combinaciones de ambas
6 placas posteriores: 6 placas posteriores SAS/SATA o combinaciones de ambas
Se admite un máximo de 3 placas posteriores AnyBay.

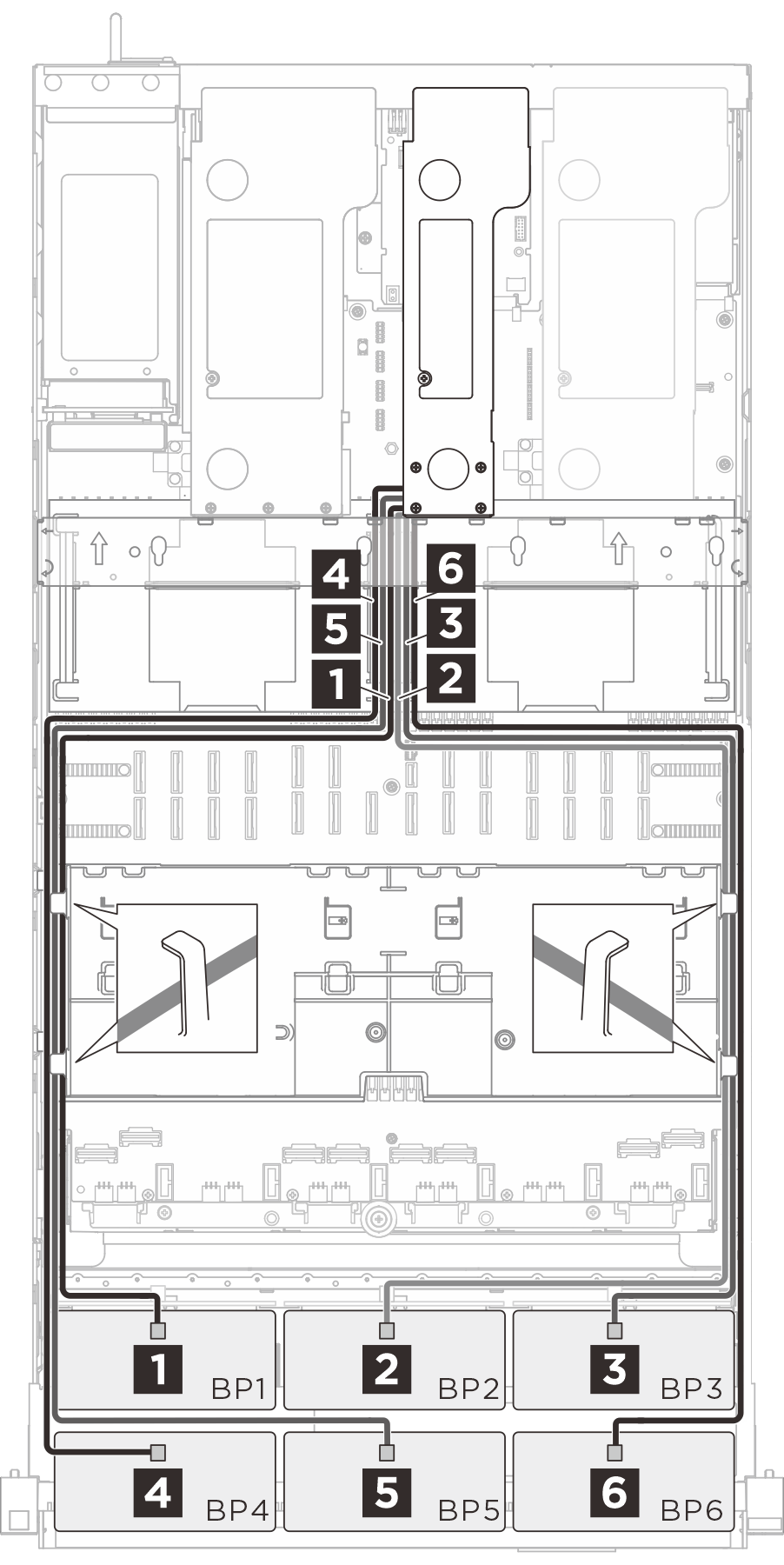

Disposición de los cables de alimentación
 |
| Cable | Desde (placa posterior) | Hasta (conjunto de la placa del sistema) |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 4 BP 4: PWR | 4 BP1 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 5 BP 5: PWR | 5 BP6 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 6 BP 6: PWR | 6 BP9 PWR |
Disposición de los cables NVMe
Una placa posterior AnyBay se utiliza como una placa posterior NVMe pura cuando no esté conectada a un adaptador RAID/HBA.
| Disposición de los cables NVMe BP 1 | Disposición de los cables NVMe BP 2 | Disposición de los cables NVMe BP 3 |
|---|---|---|
 |  |  |
| Cable | Desde (placa posterior) | Hasta (conjunto de la placa del sistema) |
|---|---|---|

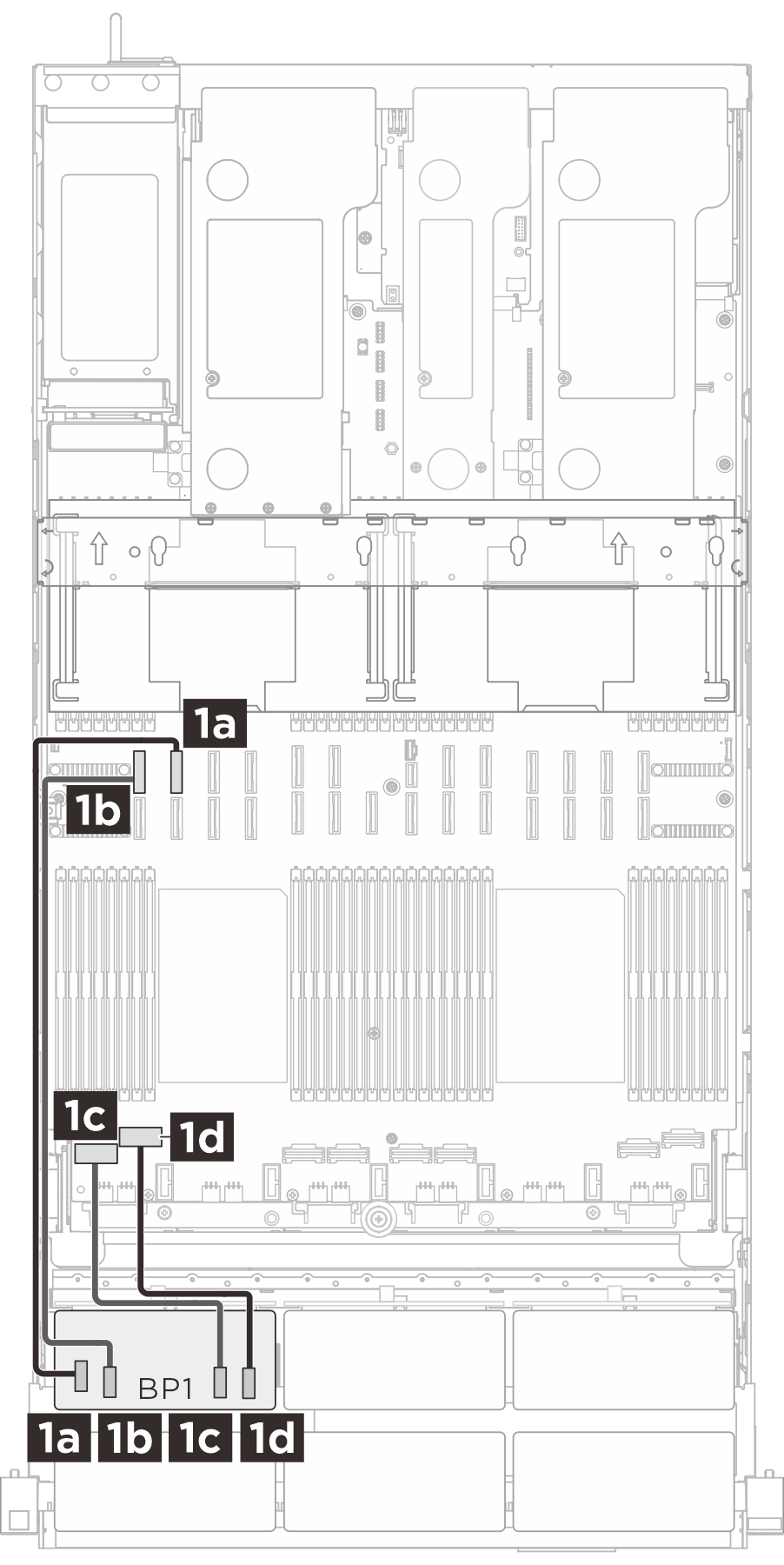

| MCIO x8 to MCIO x8 (520 mm) | 1a BP 1: NVMe 0-1 | 1a NVMe 10 |
| MCIO x8 to MCIO x8 (520 mm) | 1b BP 1: NVMe 2-3 | 1b NVMe 9 |
| Swift x8 to MCIO x8 (230 mm) | 1c BP 1: NVMe 4-5 | 1c NVMe 1 |
| Swift x8 to MCIO x8 (230 mm) | 1d BP 1: NVMe 6-7 | 1d NVMe 2 |

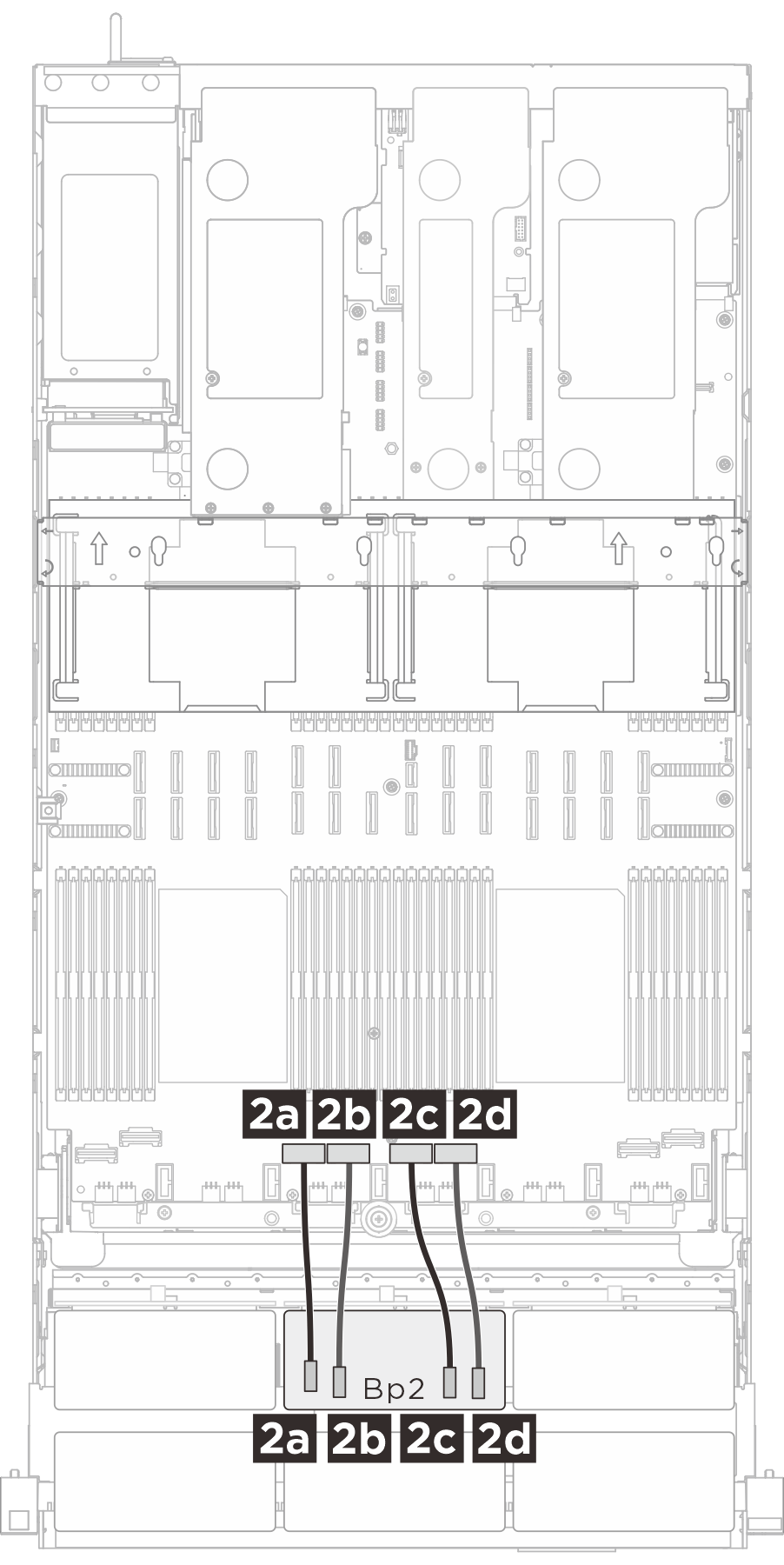

| Swift x8 to MCIO x8 (230 mm) | 2a BP 2: NVMe 0-1 | 2a NVMe 3 |
| Swift x8 to MCIO x8 (230 mm) | 2b BP 2: NVMe 2-3 | 2b NVMe 4 |
| Swift x8 to MCIO x8 (230 mm) | 2c BP 2: NVMe 4-5 | 2c NVMe 5 |
| Swift x8 to MCIO x8 (230 mm) | 2d BP 2: NVMe 6-7 | 2d NVMe 6 |

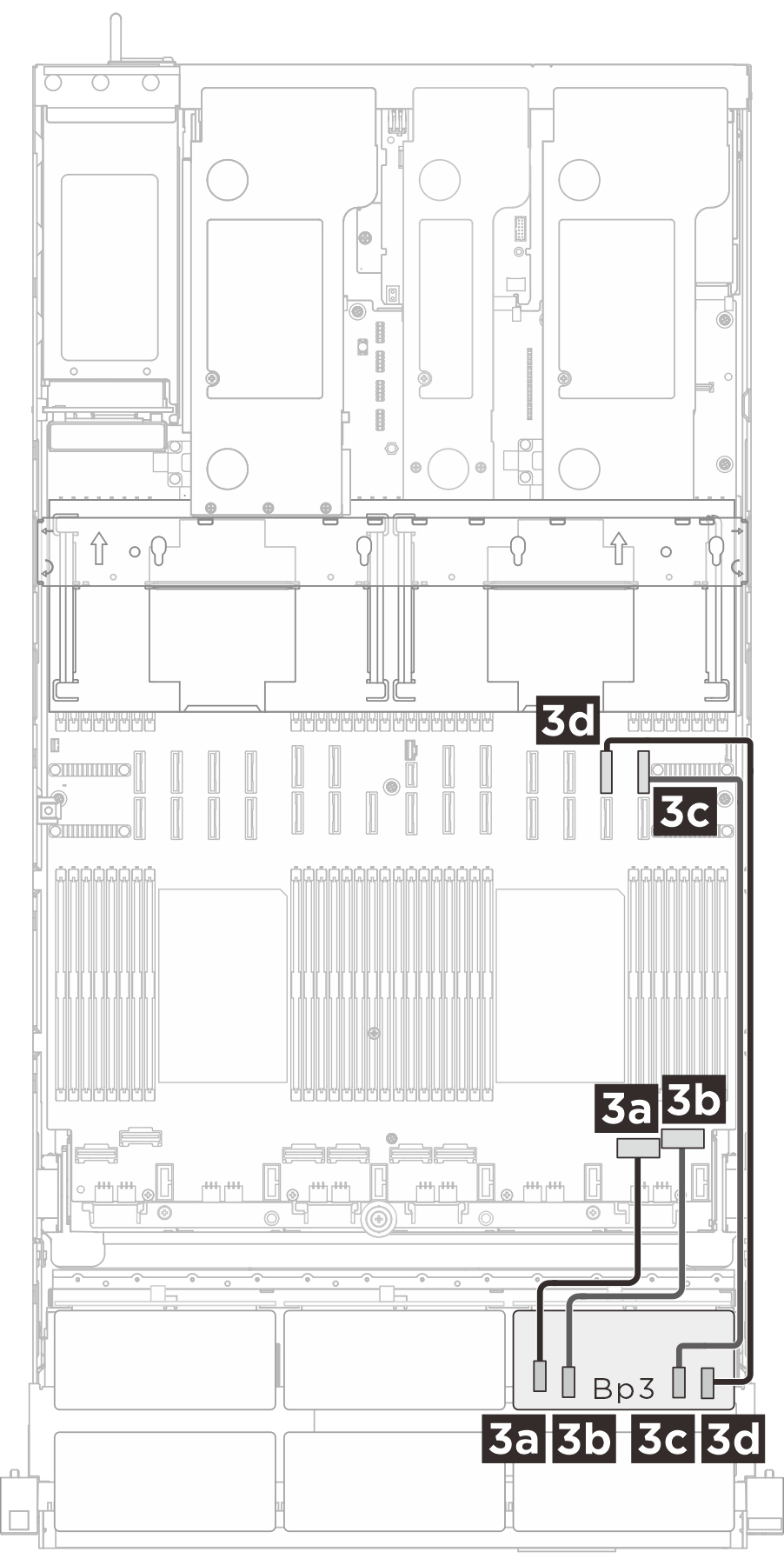

| Swift x8 to MCIO x8 (230 mm) | 3a BP 3: NVMe 0-1 | 3a NVMe 7 |
| Swift x8 to MCIO x8 (230 mm) | 3b BP 3: NVMe 2-3 | 3b NVMe 8 |
| MCIO x8 to MCIO x8 (520 mm) | 3c BP 3: NVMe 4-5 | 3c NVMe 12 |
| MCIO x8 to MCIO x8 (520 mm) | 3d BP 3: NVMe 6-7 | 3d NVMe 11 |
Disposición de los cables SAS/SATA
Adaptadores RAID/HBA Gen 4: 545-8i/940-8i/940-16i/440-16i
Adaptadores RAID/HBA Gen 3: 5350-8i/9350-8i/4350-16i
Cuando el adaptador RAID 940-8i o RAID 940-16i está instalado para el modo triple, una placa posterior AnyBay también admite unidades NVMe U.3 al mismo tiempo que las unidades SAS y SATA. El cableado del controlador a las placas posteriores es el mismo que con las unidades SAS/SATA y las unidades NVMe están conectadas al controlador a través de un enlace PCIe x1.
1 placa posterior: 1 RAID/HBA 8i
2 placas posteriores: 1 RAID/HBA 16i
3 placas posteriores: 1 RAID/HBA 8i + 1 RAID/HBA 16i
6 placas posteriores: 3 RAID/HBA 16i
Dependiendo de su configuración, los adaptadores RAID/HBA se instalarán en diferentes expansiones. Según la ubicación del adaptador RAID/HBA, seleccione la ruta de disposición correspondiente en la siguiente tabla.

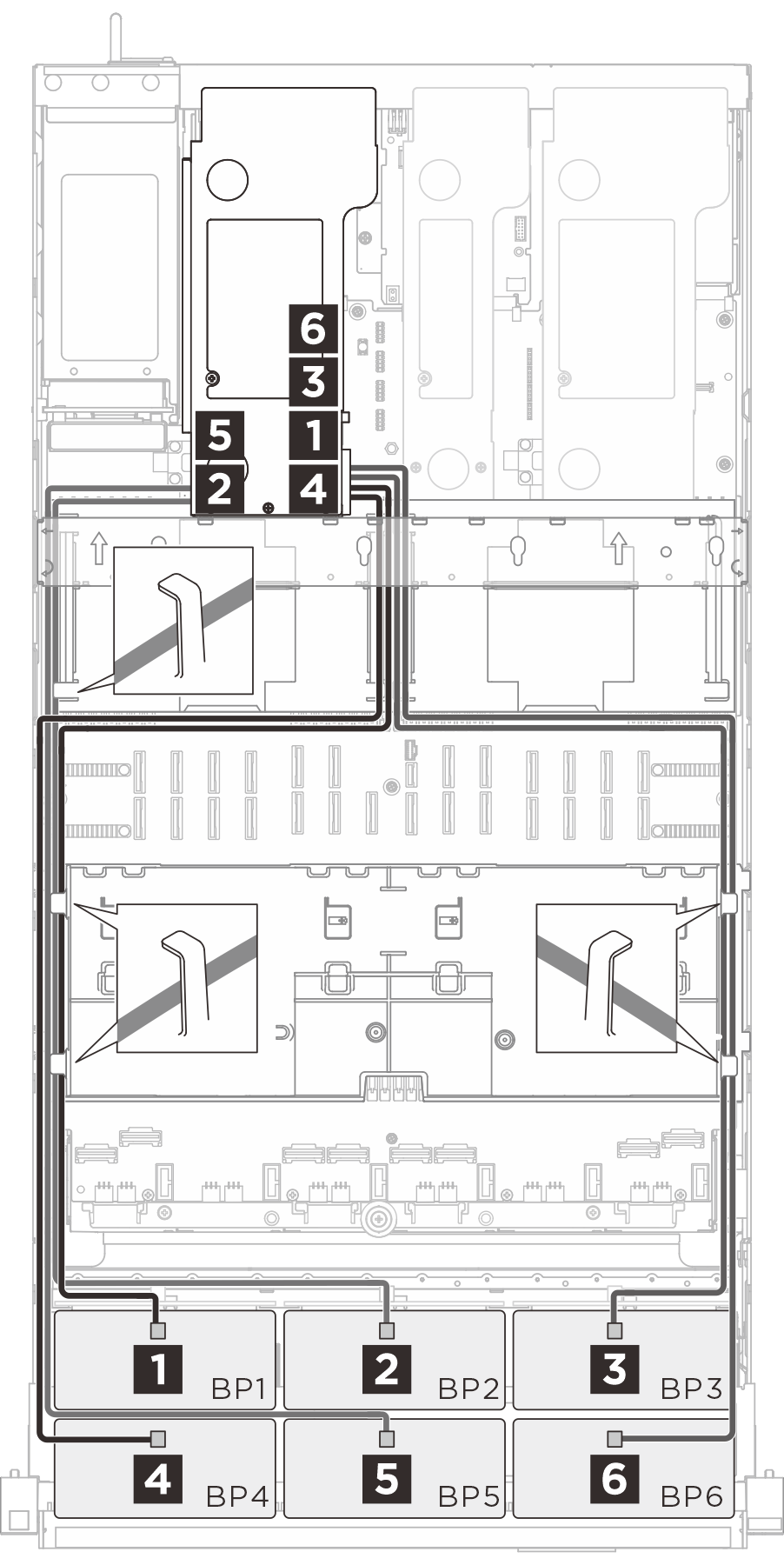

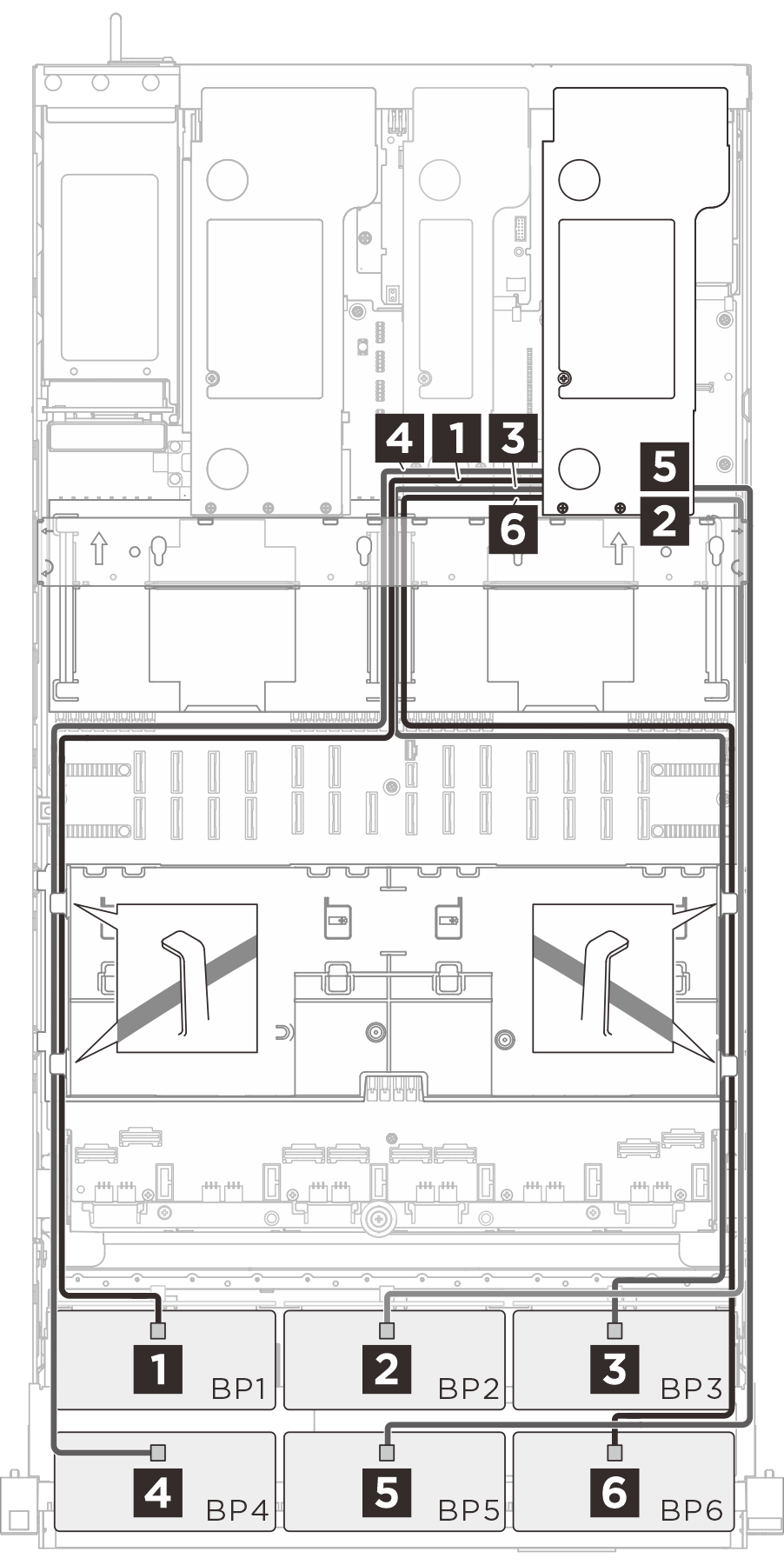

| Disposición de los cables a la tarjeta de expansión 3 | Disposición de los cables a la tarjeta de expansión 2 | Disposición de los cables a la tarjeta de expansión 1 |
|---|---|---|
 |  |  |
| Cable | Desde (placa posterior) | Hasta (adaptador RAID/HBA) |
|---|---|---|
| 1 BP 1: SAS | 1
|
| 2 BP 2: SAS | 2
|
| 3 BP 3: SAS | 3
|
| 4 BP 4: SAS | 4
|
| 5 BP 5: SAS | 5
|
| 6 BP6: SAS | 6
|
