2.5 英寸硬盘背板线缆布放
请参阅本节了解 2.5 英寸硬盘背板的线缆布放。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

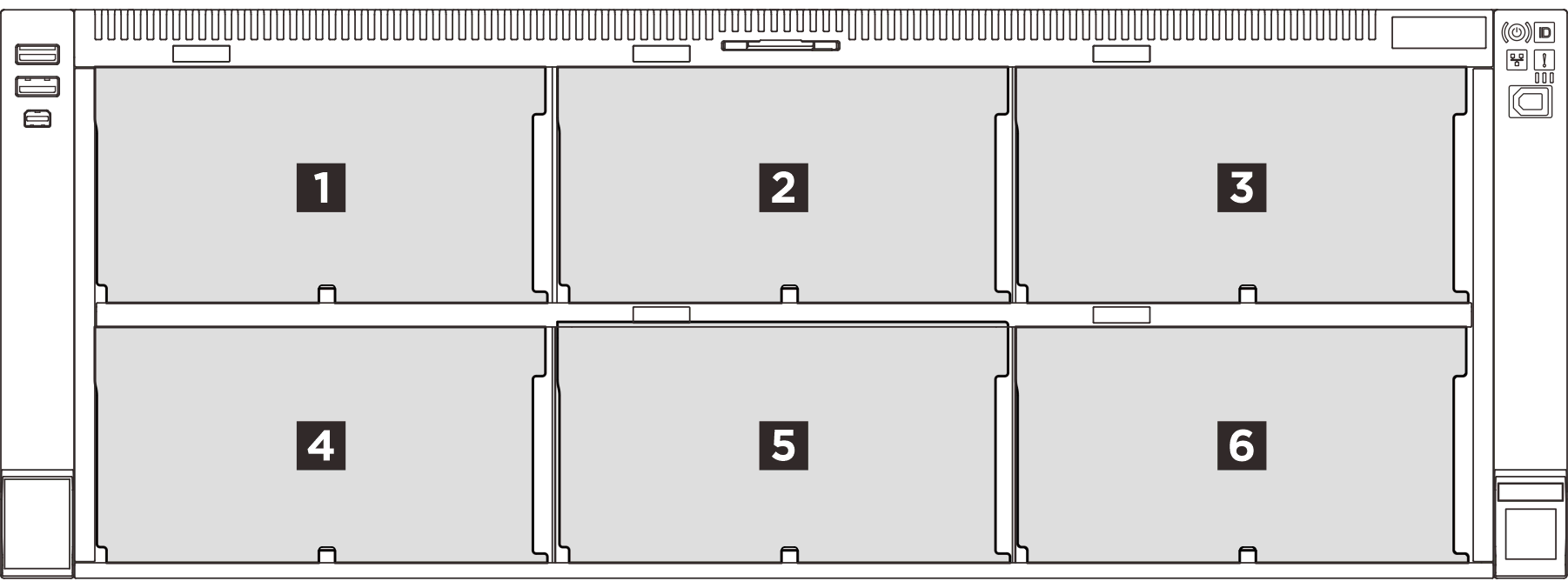

背板编号
| 硬盘背板 | 硬盘插槽 | 支持的硬盘背板 | 支持的硬盘 |
|---|---|---|---|
| 1 背板 1 | 0 到 7 |
|
|
| 2 背板 2 | 8 到 15 | ||
| 3 背板 3 | 16 到 23 | ||
| 4 背板 4 | 24 到 31 |
|
|
| 5 背板 5 | 32 到 39 | ||
| 6 背板 6 | 40 到 47 |
AnyBay 背板支持 SAS、SATA 或 NVMe 硬盘。
| 安装优先顺序 | 背板类型 | 背板安装优先顺序 |
|---|---|---|
| 1 | 2.5 英寸 AnyBay 8 插槽硬盘背板 | 1, 3, 2 |
| 2 | 2.5 英寸 SAS/SATA 8 插槽硬盘背板 | 1, 2, 3, 4, 5, 6 |
单背板：1 个 SAS/SATA 背板或 1 个 AnyBay 背板
双背板：2 个 SAS/SATA 背板、2 个 AnyBay 背板，或两种背板混合配置
三背板：3 个 SAS/SATA 背板、3 个 AnyBay 背板，或两种背板混合配置
六背板：6 个 SAS/SATA 背板，或两种背板混合配置
最多支持 3 个 AnyBay 背板。

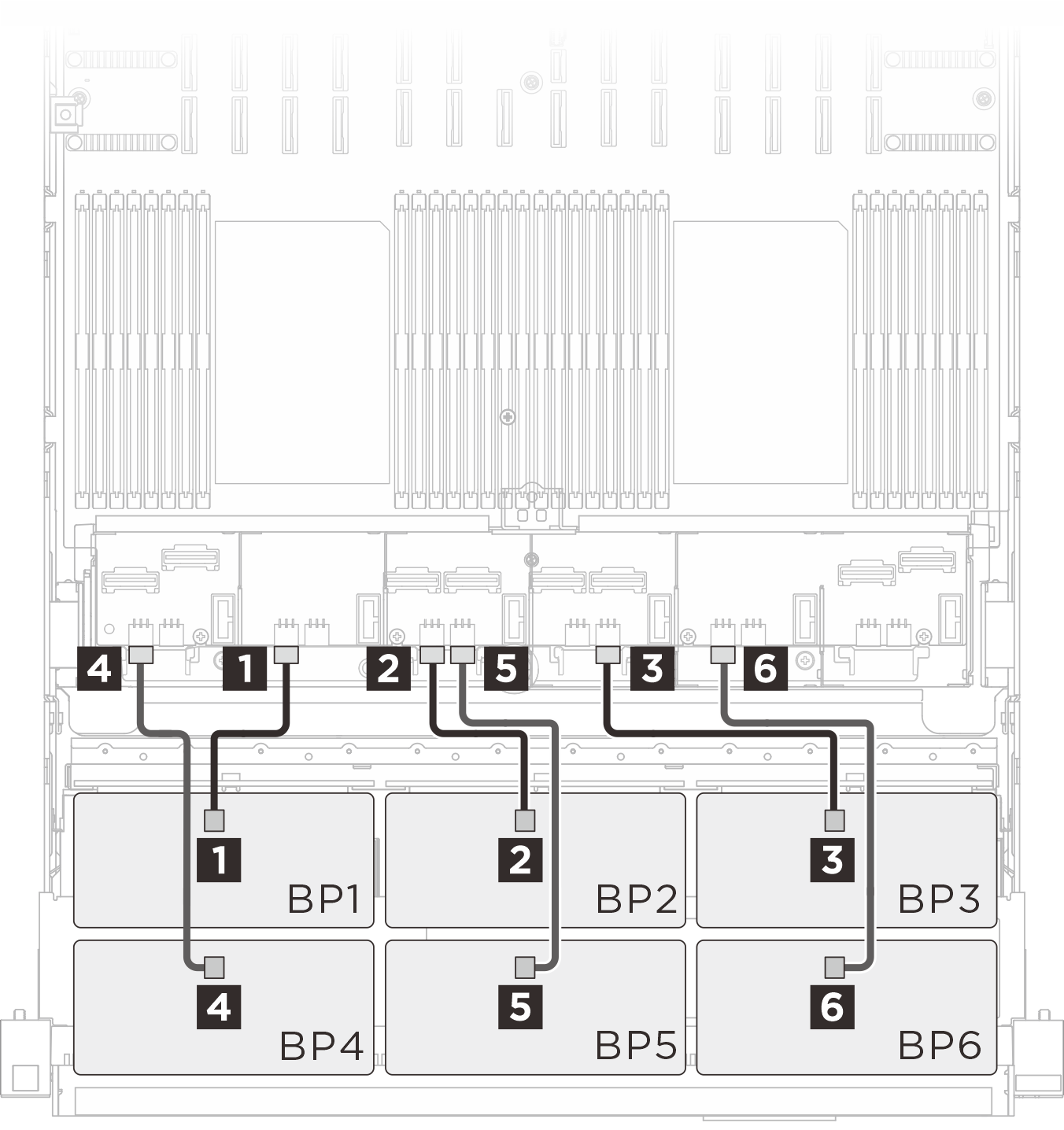

电源线布放
 |
| 线缆 | 从（背板） | 到（主板组合件） |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 4 BP 4: PWR | 4 BP1 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 5 BP 5: PWR | 5 BP6 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 6 BP 6: PWR | 6 BP9 PWR |
NVMe 线缆布放
当 AnyBay 背板未连接到 RAID/HBA 适配器时，它可作为纯 NVMe 背板使用。

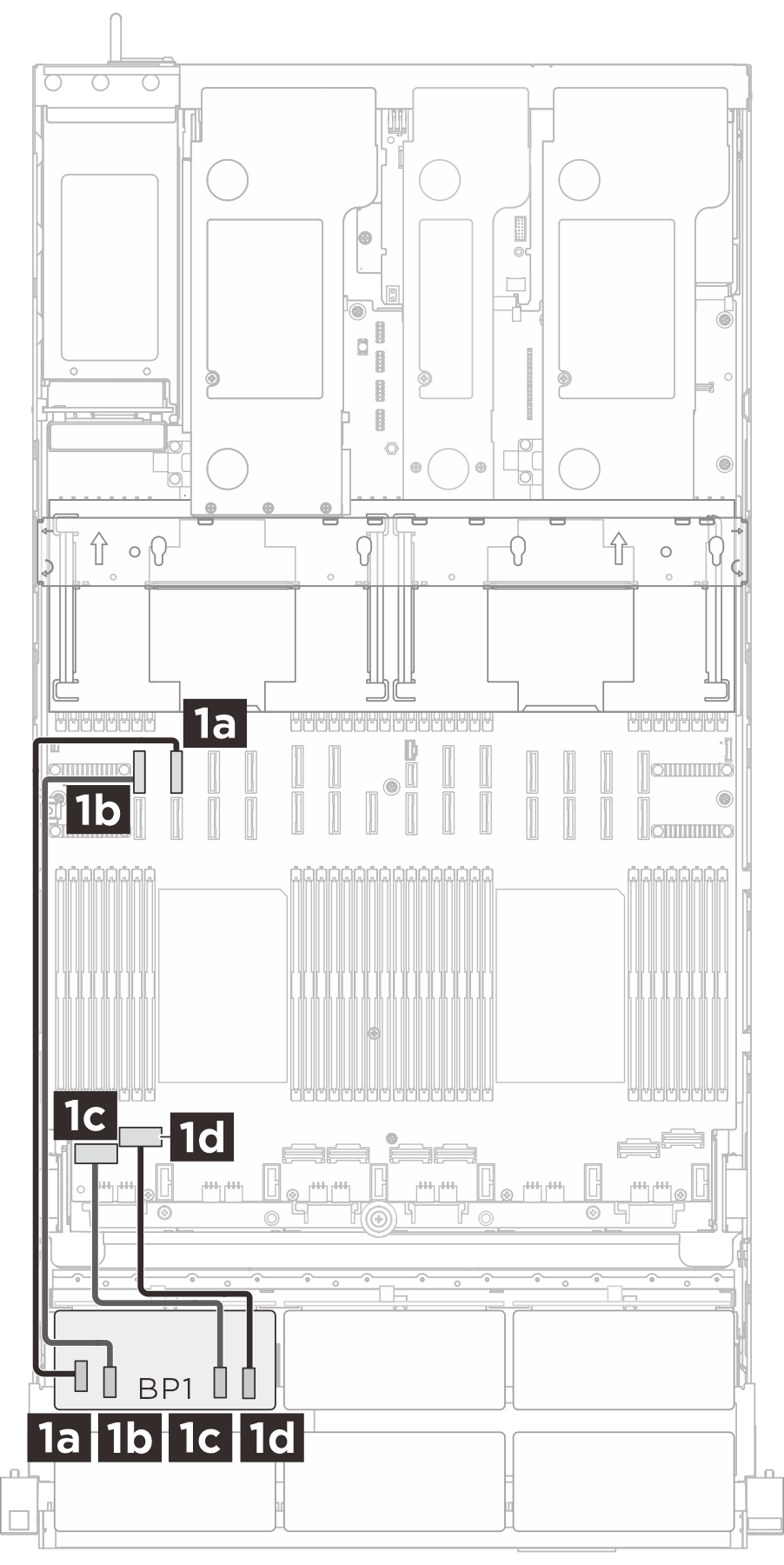

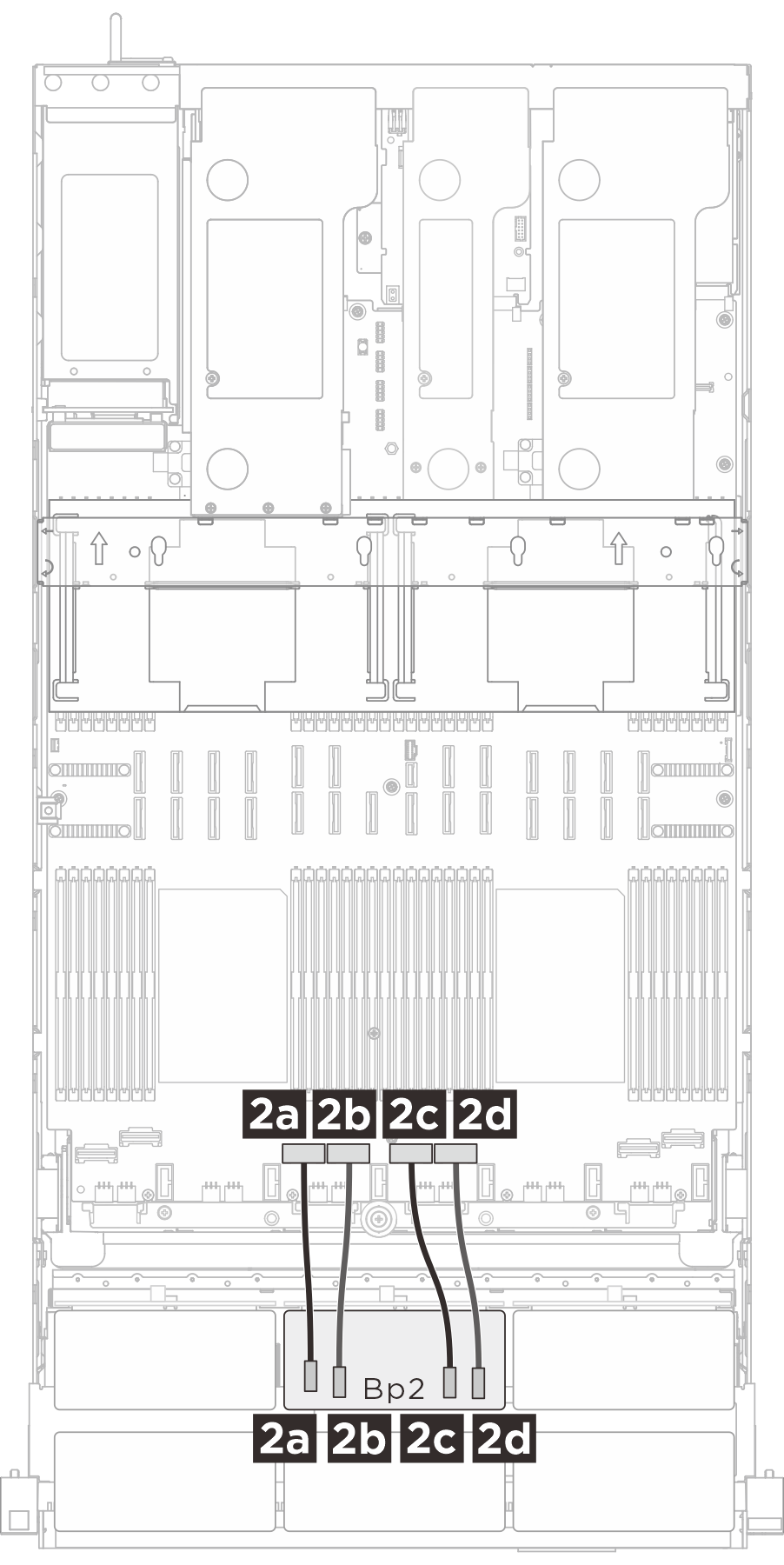

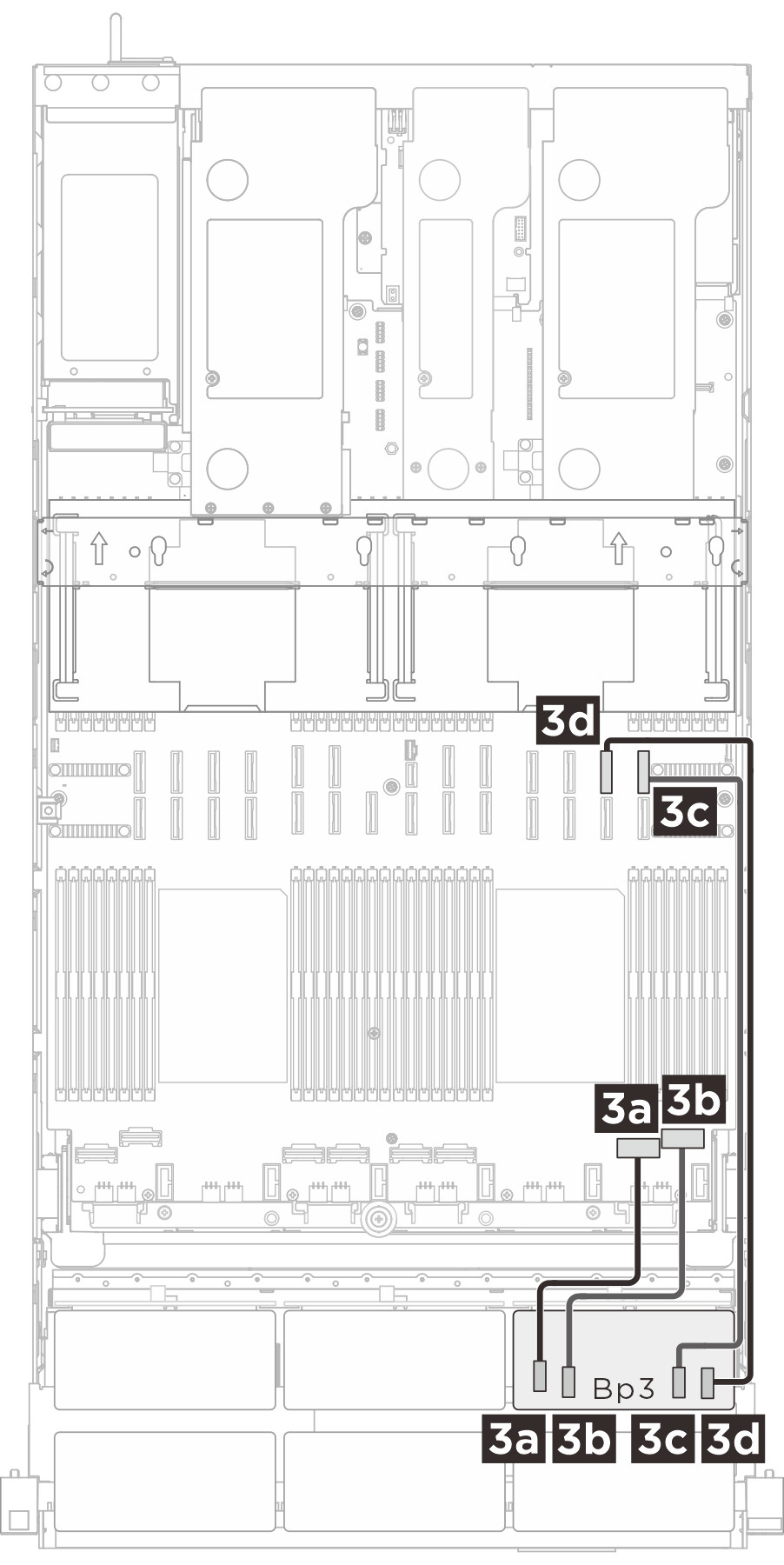

| BP1 NVMe 线缆布放 | BP2 NVMe 线缆布放 | BP3 NVMe 线缆布放 |
|---|---|---|
 |  |  |
| 线缆 | 从（背板） | 到（主板组合件） |
|---|---|---|
| MCIO x8 to MCIO x8 (520 mm) | 1a BP 1: NVMe 0-1 | 1a NVMe 10 |
| MCIO x8 to MCIO x8 (520 mm) | 1b BP 1: NVMe 2-3 | 1b NVMe 9 |
| Swift x8 to MCIO x8 (230 mm) | 1c BP 1: NVMe 4-5 | 1c NVMe 1 |
| Swift x8 to MCIO x8 (230 mm) | 1d BP 1: NVMe 6-7 | 1d NVMe 2 |
| Swift x8 to MCIO x8 (230 mm) | 2a BP 2: NVMe 0-1 | 2a NVMe 3 |
| Swift x8 to MCIO x8 (230 mm) | 2b BP 2: NVMe 2-3 | 2b NVMe 4 |
| Swift x8 to MCIO x8 (230 mm) | 2c BP 2: NVMe 4-5 | 2c NVMe 5 |
| Swift x8 to MCIO x8 (230 mm) | 2d BP 2: NVMe 6-7 | 2d NVMe 6 |
| Swift x8 to MCIO x8 (230 mm) | 3a BP 3: NVMe 0-1 | 3a NVMe 7 |
| Swift x8 to MCIO x8 (230 mm) | 3b BP 3: NVMe 2-3 | 3b NVMe 8 |
| MCIO x8 to MCIO x8 (520 mm) | 3c BP 3: NVMe 4-5 | 3c NVMe 12 |
| MCIO x8 to MCIO x8 (520 mm) | 3d BP 3: NVMe 6-7 | 3d NVMe 11 |
SAS/SATA 线缆布放
Gen 4 RAID/HBA 适配器：545-8i/940-8i/940-16i/440-16i
Gen 3 RAID/HBA 适配器：5350-8i/9350-8i/4350-16i
当安装支持三模式的 RAID 940-8i 或 RAID 940-16i 适配器时，AnyBay 背板可同时支持 NVMe U.3 硬盘与 SAS 和 SATA 硬盘。控制器到背板的布线方式与 SAS/SATA 硬盘相同，NVMe 硬盘通过 PCIe x1 链路连接到控制器。
单背板：1 x RAID/HBA 8i
双背板：1 x RAID/HBA 16i
三背板：1 x RAID/HBA 8i + 1 x RAID/HBA 16i
六背板：3 x RAID/HBA 16i
根据您的配置，RAID/HBA 适配器将安装在不同的转接件上。根据 RAID/HBA 适配器的安装位置，请从下表中选择对应的线缆布放路径。

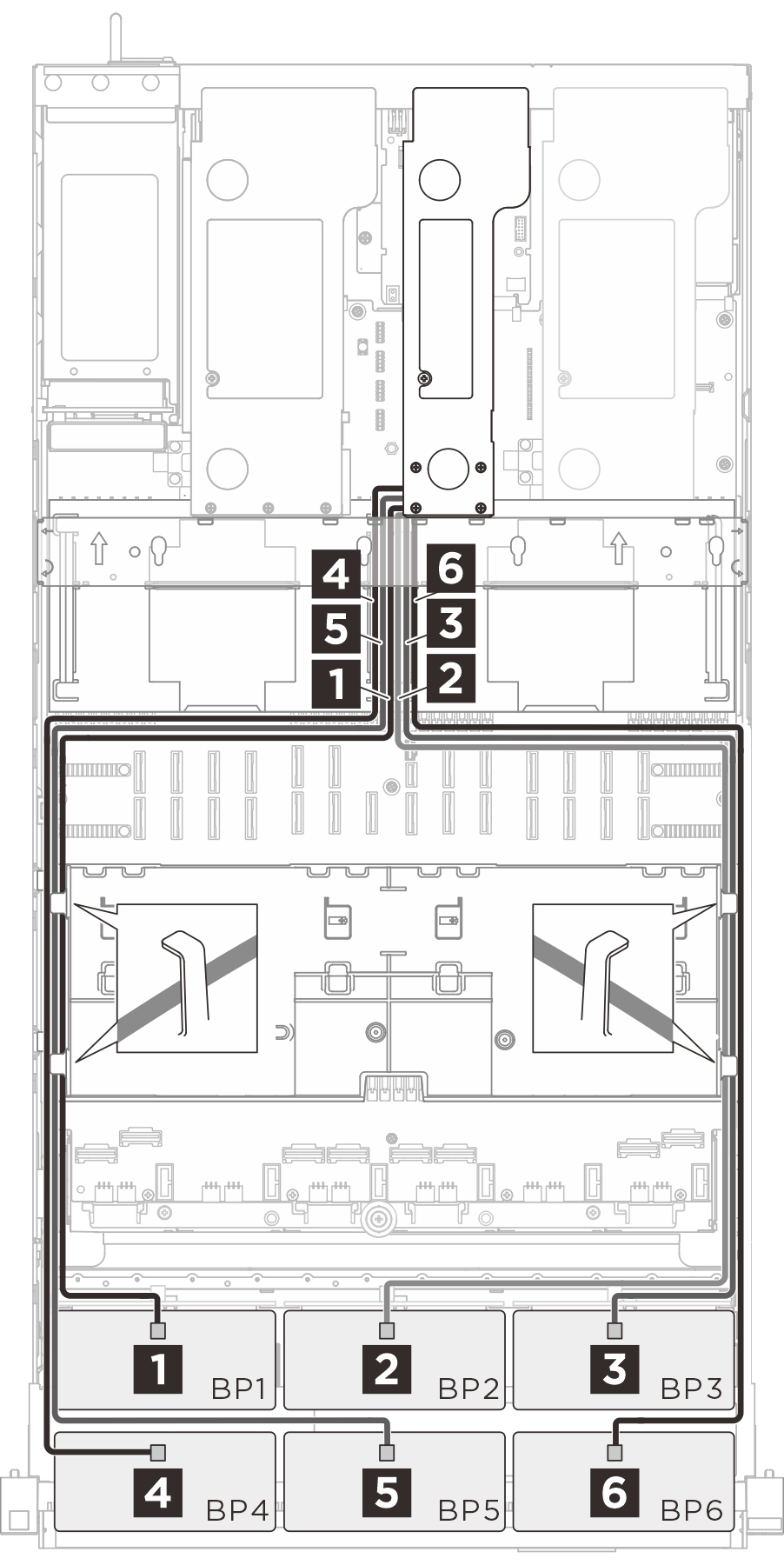

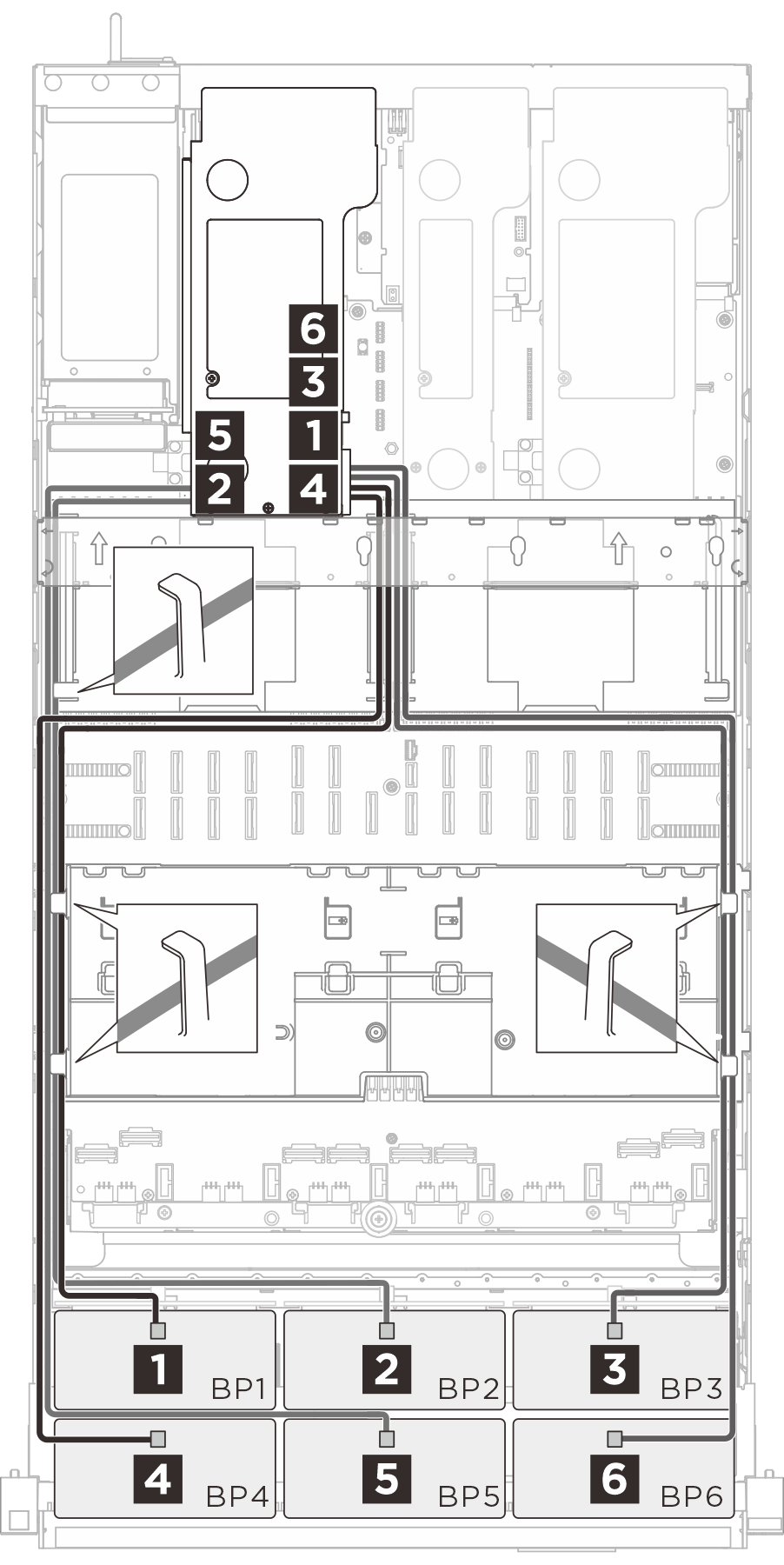

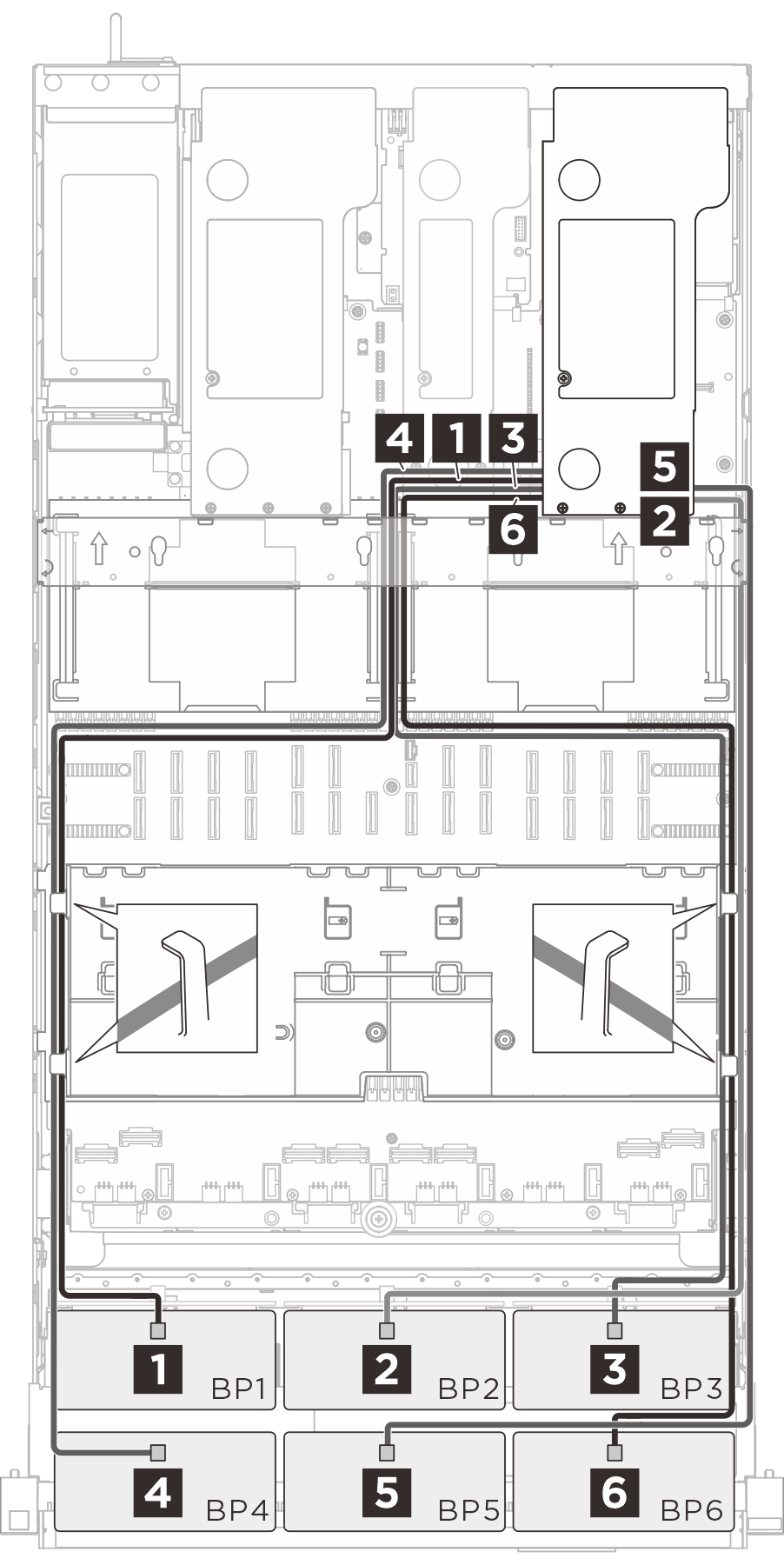

| 线缆布放到转接件 3 | 线缆布放到转接件 2 | 线缆布放到转接件 1 |
|---|---|---|
 |  |  |
| 线缆 | 从（背板） | 到（RAID/HBA 适配器） |
|---|---|---|
| 1 BP 1: SAS | 1
|
| 2 BP 2: SAS | 2
|
| 3 BP 3: SAS | 3
|
| 4 BP 4: SAS | 4
|
| 5 BP 5: SAS | 5
|
| 6 BP6: SAS | 6
|
