2.5인치 드라이브 백플레인 케이블 배선
이 섹션을 사용하여 2.5인치 드라이브 백플레인의 케이블 배선을 알아보십시오.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

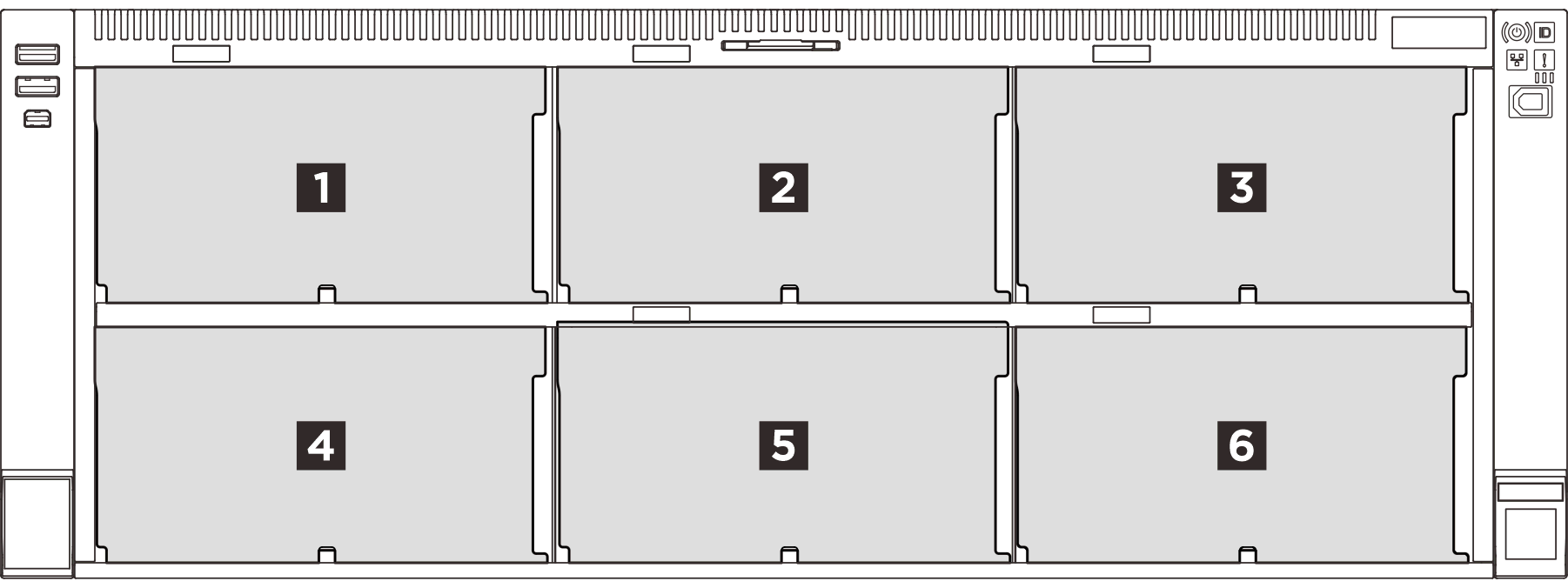

백플레인 넘버링
| 드라이브 백플레인 | 드라이브 베이 | 지원 드라이브 백플레인 | 지원되는 드라이브 |
|---|---|---|---|
| 1 백플레인 1 | 0~7 |
|
|
| 2 백플레인 2 | 8~15 | ||
| 3 백플레인 3 | 16~23 | ||
| 4 백플레인 4 | 24~31 |
|
|
| 5 백플레인 5 | 32~39 | ||
| 6 백플레인 6 | 40~47 |
AnyBay 백플레인은 SAS, SATA, 또는 NVMe 드라이브를 지원합니다.
| 설치 우선순위 | 백플레인 유형 | 백플레인 배치 우선 순위 |
|---|---|---|
| 1 | 2.5인치 AnyBay 8베이 드라이브 백플레인 | 1, 3, 2 |
| 2 | 2.5인치 SAS/SATA 8베이 드라이브 백플레인 키트 | 1, 2, 3, 4, 5, 6 |
백플레인 1개: 1 x SAS/SATA 백플레인 또는 1 x AnyBay 백플레인
백플레인 2개: 2 x SAS/SATA 백플레인, 2 x AnyBay 백플레인 또는 이 둘의 조합
백플레인 3개: SAS/SATA 백플레인 3개, AnyBay 백플레인 3개 또는 이 둘의 조합
백플레인 6개: 6 x SAS/SATA 백플레인 또는 이 둘의 조합
최대 3개의 AnyBay 백플레인이 지원됩니다.

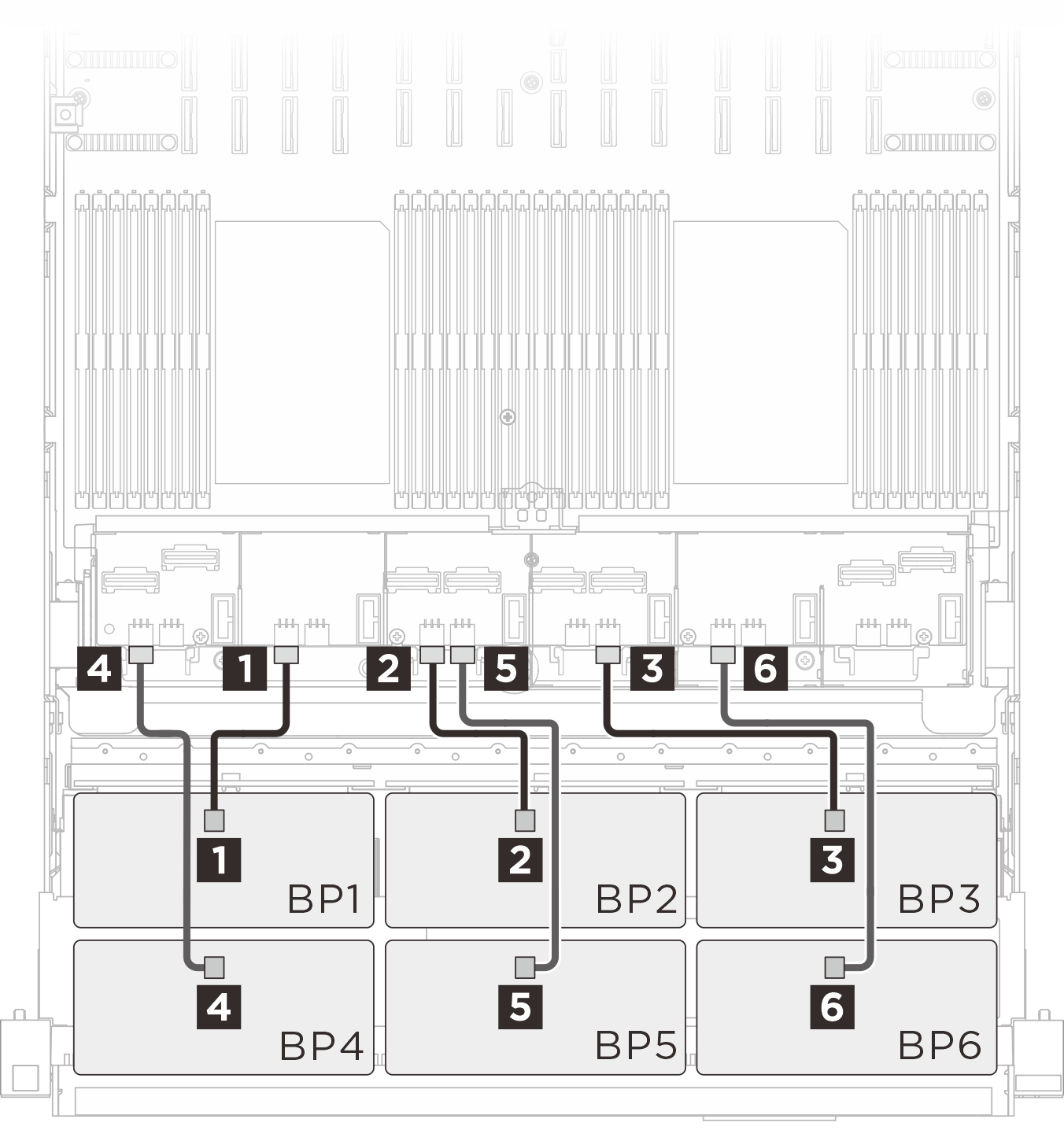

전원 케이블 배선
 |
| 케이블 | 시작(백플레인) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 4 BP 4: PWR | 4 BP1 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 5 BP 5: PWR | 5 BP6 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 6 BP 6: PWR | 6 BP9 PWR |
NVMe 케이블 배선
AnyBay 백플레인은 RAID/HBA 어댑터에 연결되지 않은 경우 순수 NVMe 백플레인으로 사용됩니다.

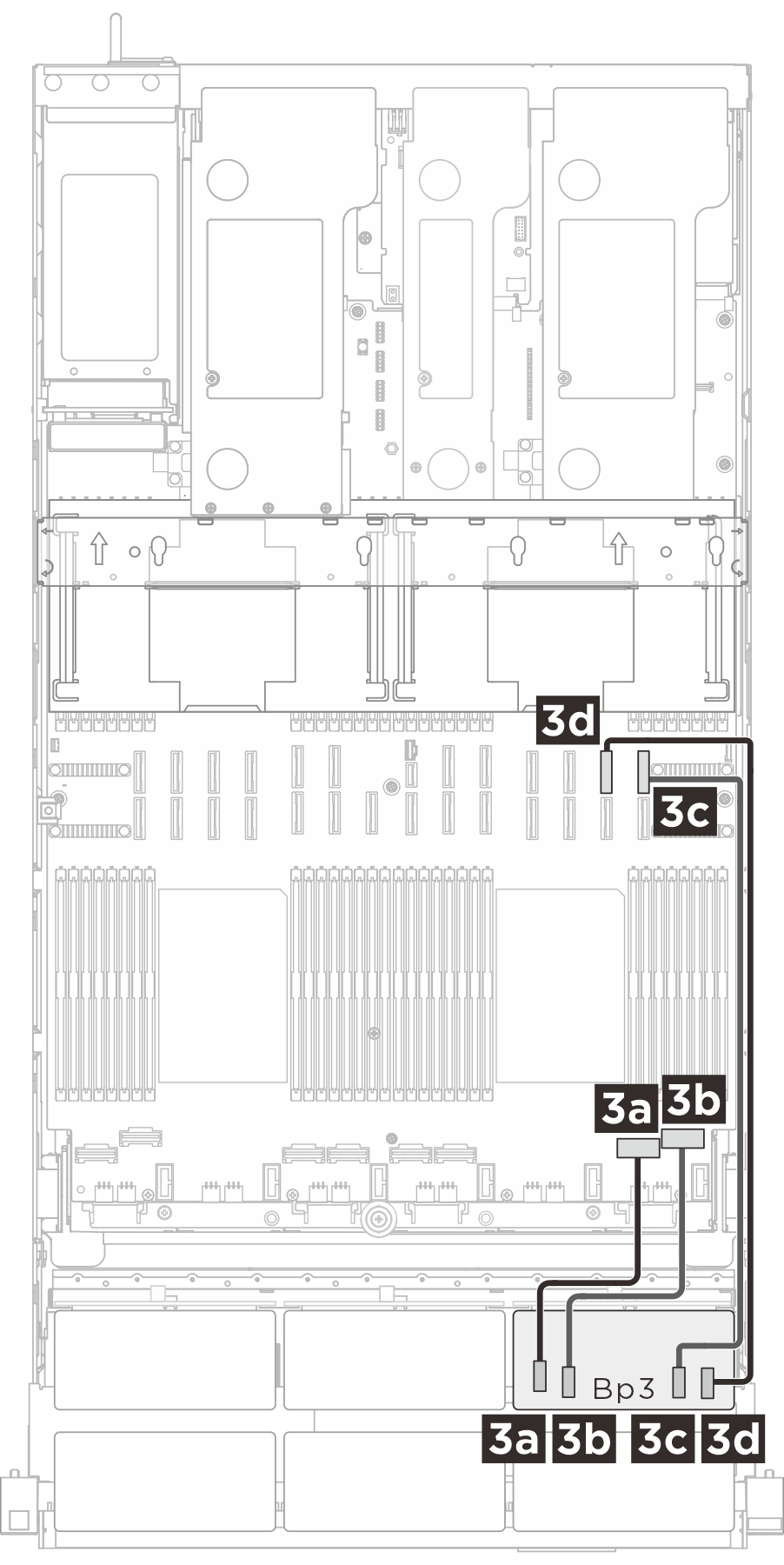

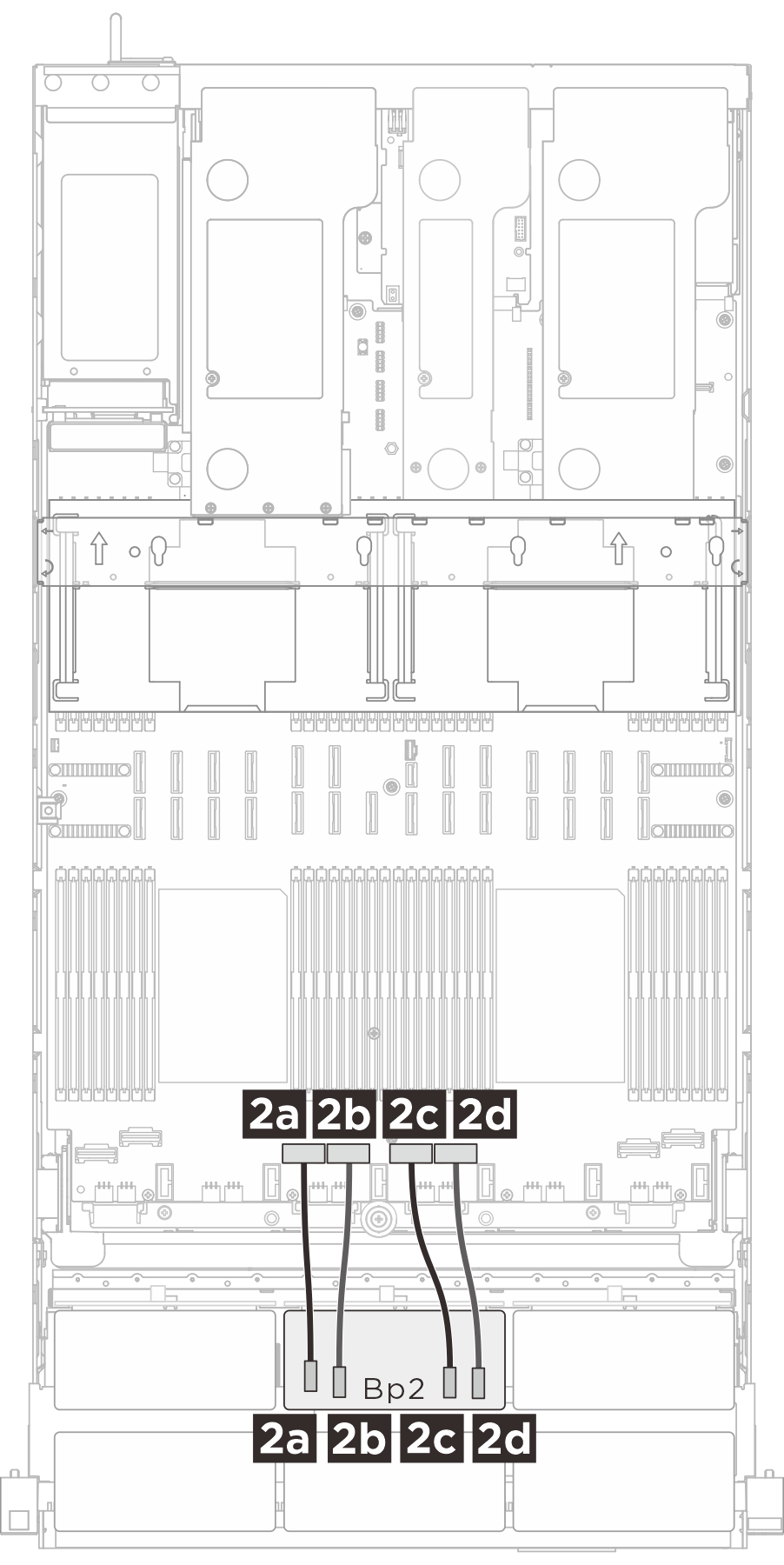

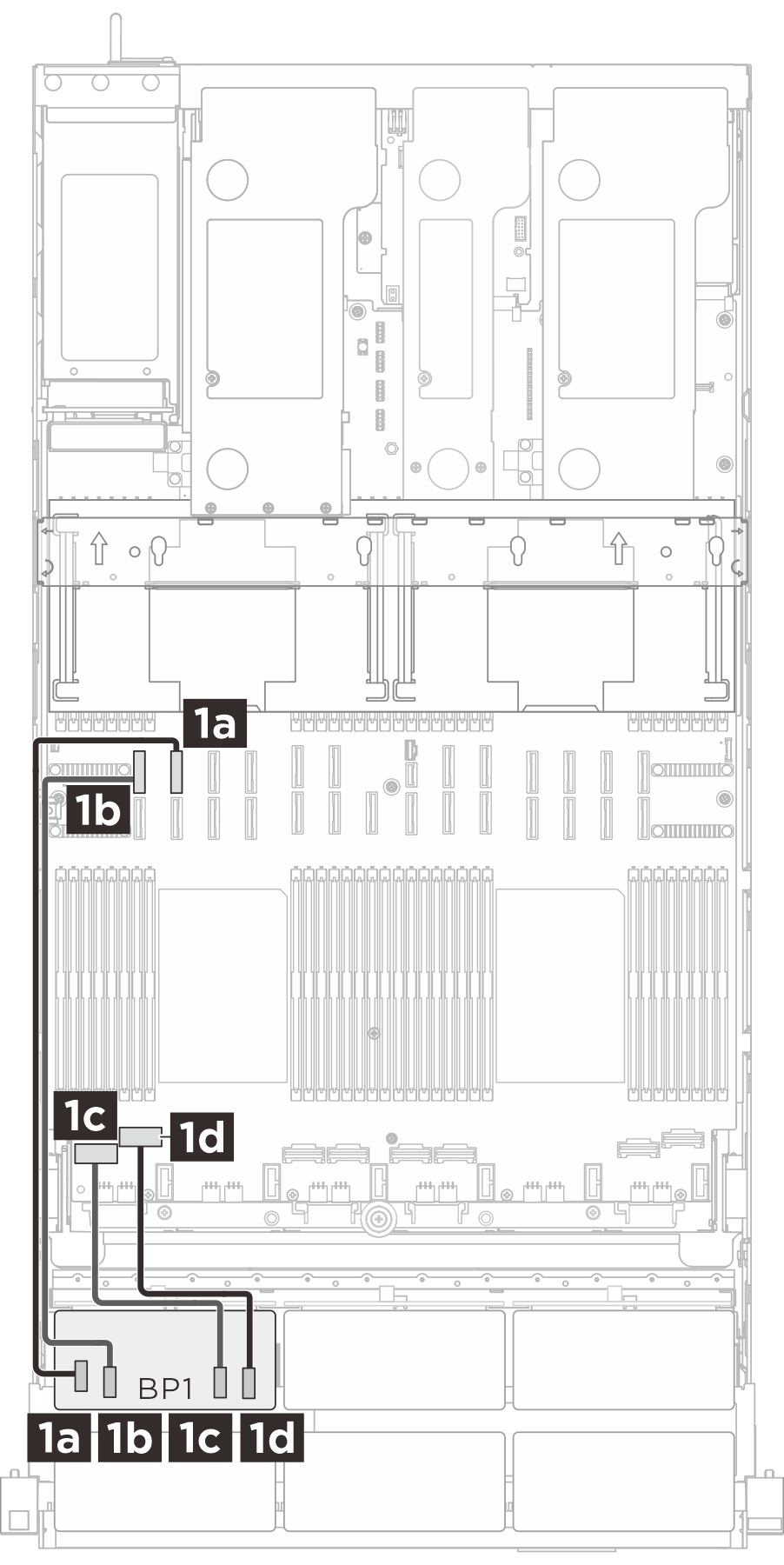

| BP 1 NVMe 케이블 배선 | BP 2 NVMe 케이블 배선 | BP 3 NVMe 케이블 배선 |
|---|---|---|
 |  |  |
| 케이블 | 시작(백플레인) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| MCIO x8 to MCIO x8 (520 mm) | 1a BP 1: NVMe 0-1 | 1a NVMe 10 |
| MCIO x8 to MCIO x8 (520 mm) | 1b BP 1: NVMe 2-3 | 1b NVMe 9 |
| Swift x8 to MCIO x8 (230 mm) | 1c BP 1: NVMe 4-5 | 1c NVMe 1 |
| Swift x8 to MCIO x8 (230 mm) | 1d BP 1: NVMe 6-7 | 1d NVMe 2 |
| Swift x8 to MCIO x8 (230 mm) | 2a BP 2: NVMe 0-1 | 2a NVMe 3 |
| Swift x8 to MCIO x8 (230 mm) | 2b BP 2: NVMe 2-3 | 2b NVMe 4 |
| Swift x8 to MCIO x8 (230 mm) | 2c BP 2: NVMe 4-5 | 2c NVMe 5 |
| Swift x8 to MCIO x8 (230 mm) | 2d BP 2: NVMe 6-7 | 2d NVMe 6 |
| Swift x8 to MCIO x8 (230 mm) | 3a BP 3: NVMe 0-1 | 3a NVMe 7 |
| Swift x8 to MCIO x8 (230 mm) | 3b BP 3: NVMe 2-3 | 3b NVMe 8 |
| MCIO x8 to MCIO x8 (520 mm) | 3c BP 3: NVMe 4-5 | 3c NVMe 12 |
| MCIO x8 to MCIO x8 (520 mm) | 3d BP 3: NVMe 6-7 | 3d NVMe 11 |
SAS/SATA 케이블 배선
Gen 4 RAID/HBA 어댑터: 545-8i/940-8i/940-16i/440-16i
Gen 3 RAID/HBA 어댑터: 5350-8i/9350-8i/4350-16i
RAID 940-8i 또는 RAID 940-16i 어댑터가 트라이모드용으로 설치된 경우 AnyBay 백플레인은 SAS 및 SATA 드라이브와 동시에 NVMe U.3 드라이브도 지원합니다. 컨트롤러와 백플레인의 케이블 연결은 SAS/SATA 드라이브와 동일하며 NVMe 드라이브는 PCIe x1 링크를 통해 컨트롤러에 연결됩니다.
1 x 백플레인: 1 x RAID/HBA 8i
2 x 백플레인: 1 x RAID/HBA 16i
3 x 백플레인: 1 x RAID/HBA 8i + 1 x RAID/HBA 16i
6 x 백플레인: 3 x RAID/HBA 16i
구성에 따라 RAID/HBA 어댑터는 다른 라이저에 설치됩니다. RAID/HBA 어댑터의 위치에 따라 다음 표에서 해당하는 배선 경로를 선택하십시오.

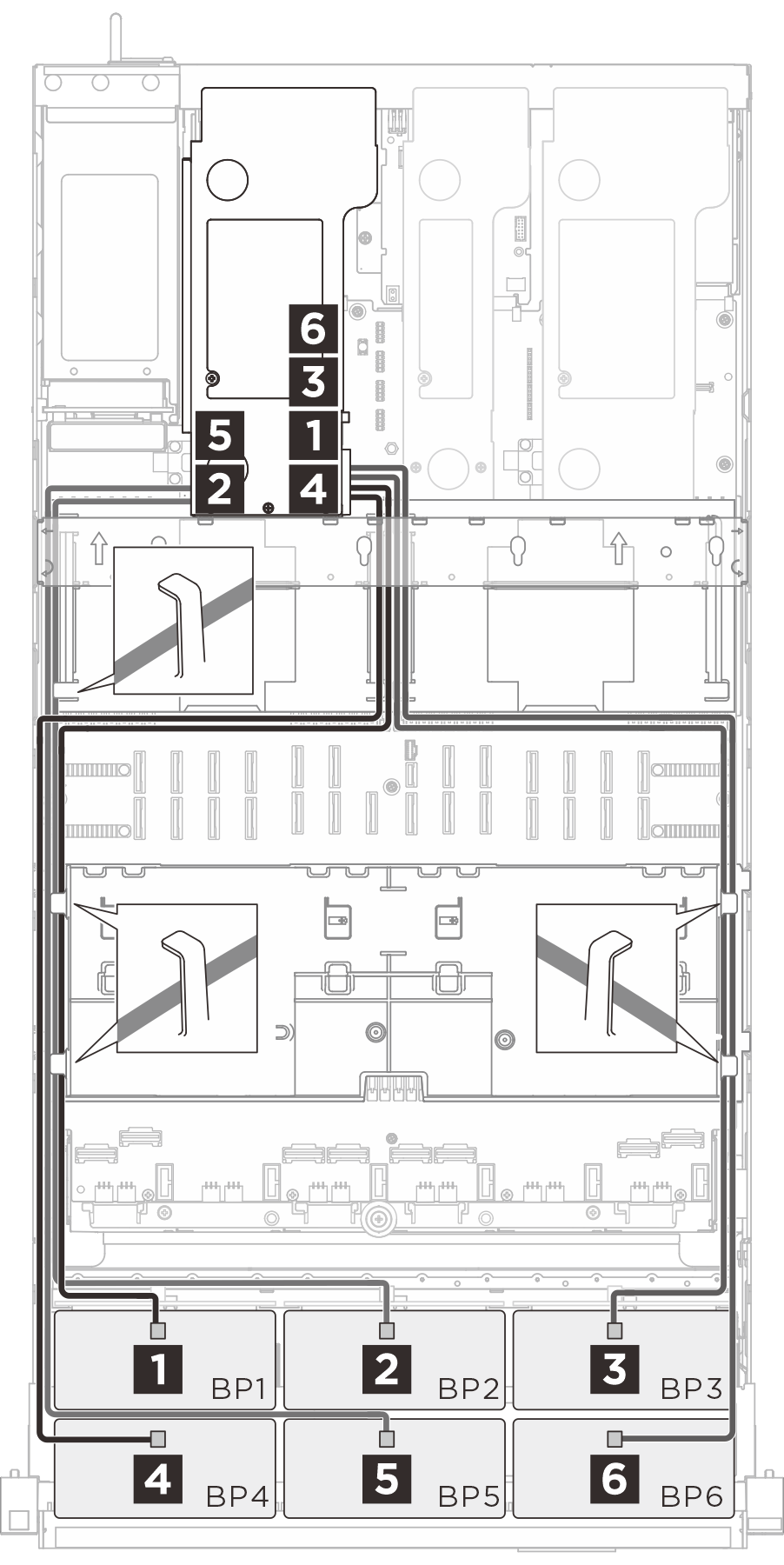

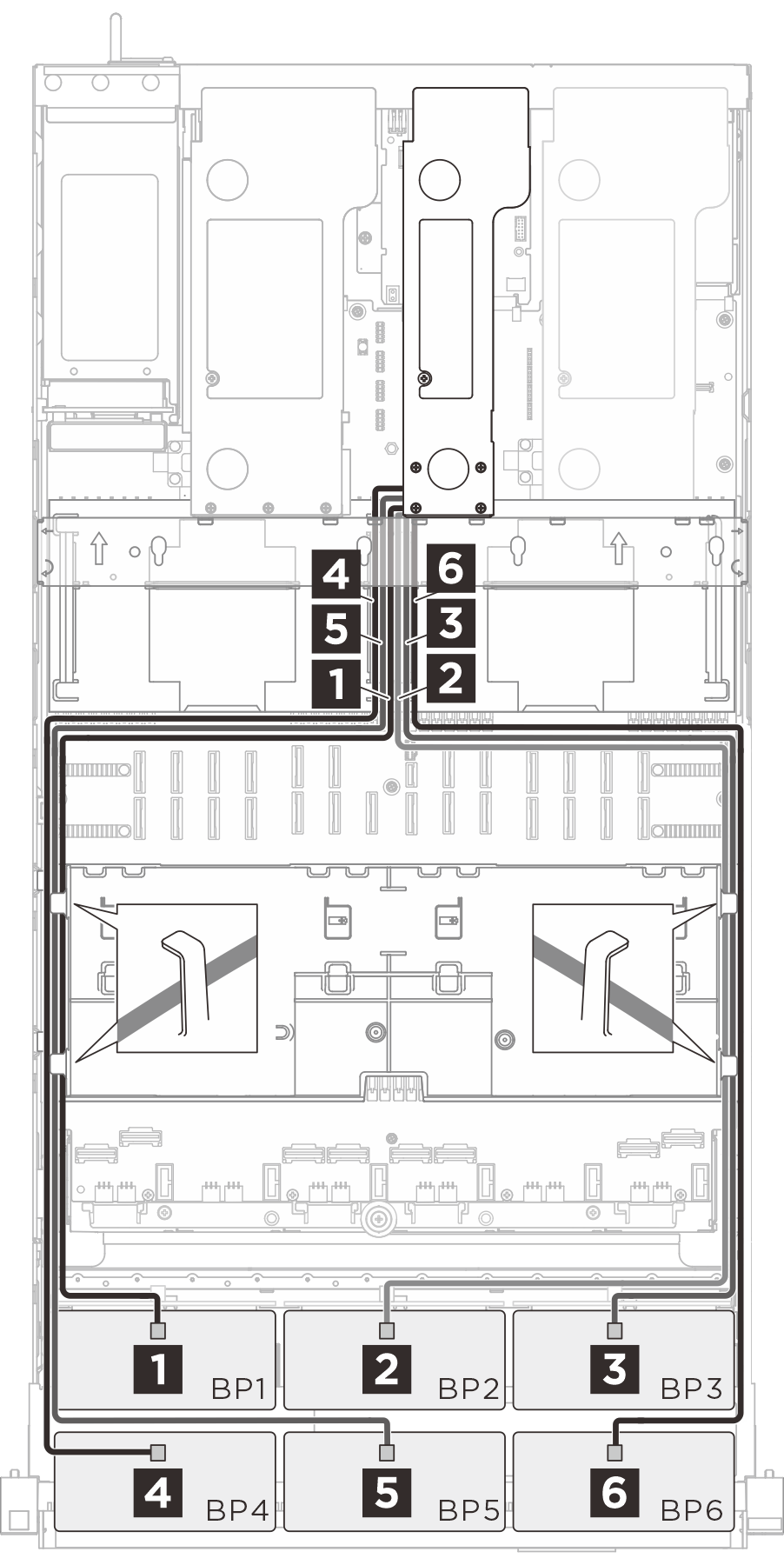

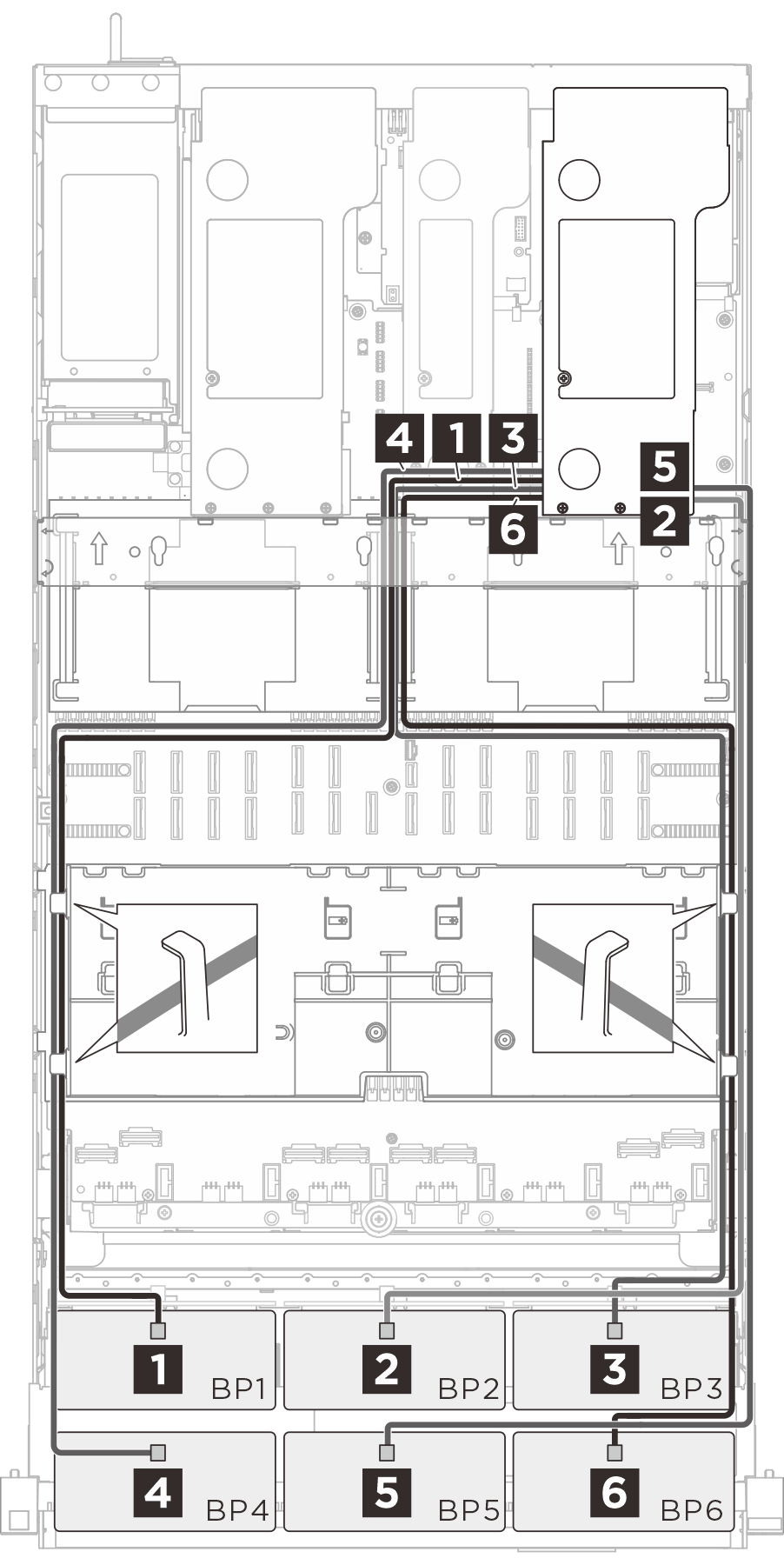

| 라이저 3으로 케이블 배선 | 라이저 2로 케이블 배선 | 라이저 1로 케이블 배선 |
|---|---|---|
 |  |  |
| 케이블 | 시작(백플레인) | 끝(RAID/HBA 어댑터) |
|---|---|---|
| 1 BP 1: SAS | 1
|
| 2 BP 2: SAS | 2
|
| 3 BP 3: SAS | 3
|
| 4 BP 4: SAS | 4
|
| 5 BP 5: SAS | 5
|
| 6 BP6: SAS | 6
|
