การเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

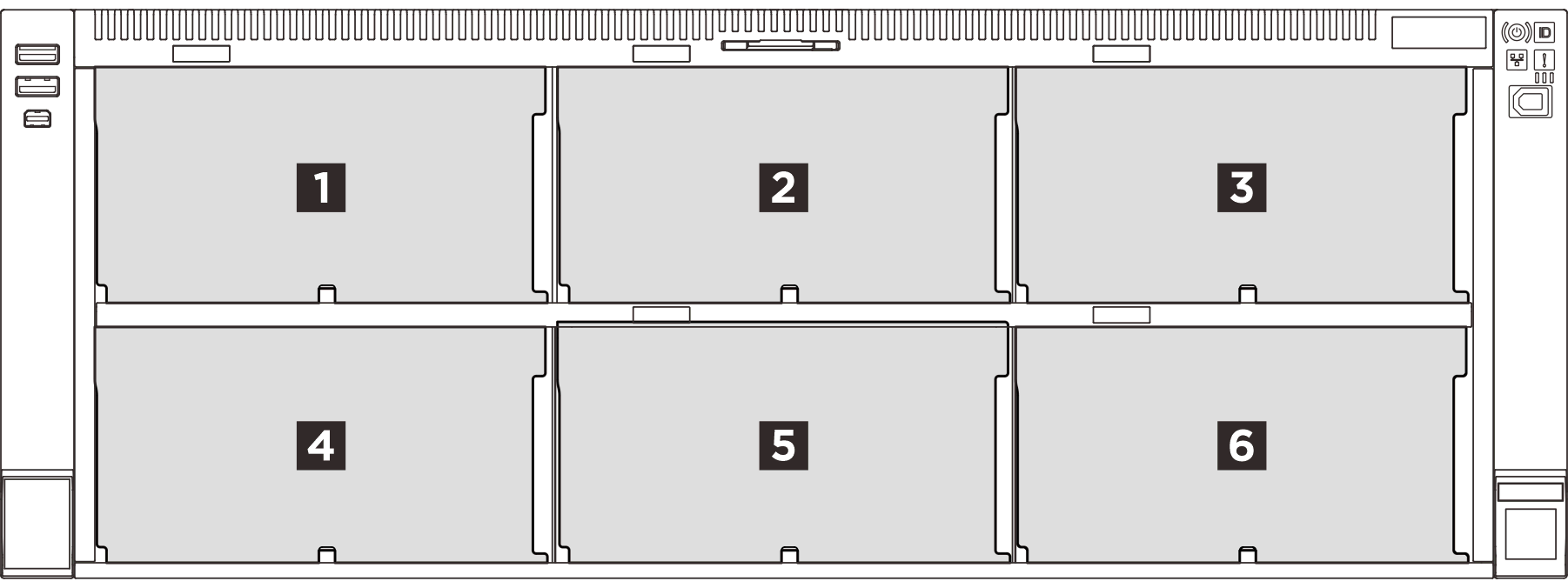

การกำหนดหมายเลขแบ็คเพลน
| แบ็คเพลนไดรฟ์ | ช่องใส่ไดรฟ์ | แบ็คเพลนไดรฟ์ที่รองรับ | ไดรฟ์ที่รองรับ |
|---|---|---|---|
| 1 แบ็คเพลน 1 | 0 ถึง 7 |
|
|
| 2 แบ็คเพลน 2 | 8 ถึง 15 | ||
| 3 แบ็คเพลน 3 | 16 ถึง 23 | ||
| 4 แบ็คเพลน 4 | 24 ถึง 31 |
|
|
| 5 แบ็คเพลน 5 | 32 ถึง 39 | ||
| 6 แบ็คเพลน 6 | 40 ถึง 47 |
ปัจจุบันแบ็คเพลน AnyBay รองรับเฉพาะไดรฟ์ NVMe เท่านั้น การรองรับไดรฟ์ SAS/SATA หรือไดรฟ์ NVMe + SAS/SATA จะได้รับการเปิดใช้งานผ่านการอัปเดตเฟิร์มแวร์ในไตรมาสที่ 4 ปี 2025
| ลำดับความสำคัญการติดตั้ง | ประเภทแบ็คเพลน | ลำดับความสำคัญในการใส่แบ็คเพลน |
|---|---|---|
| 1 | แบ็คเพลนไดรฟ์ AnyBay 8-Bay ขนาด 2.5 นิ้ว | 1, 3, 2 |
| 2 | แบ็คเพลนไดรฟ์ SAS/SATA 8-Bay ขนาด 2.5 นิ้ว | 1, 2, 3, 4, 5, 6 |
แบ็คเพลน 1 ชุด: 1 x แบ็คเพลน SAS/SATA หรือ 1 x แบ็คเพลน AnyBay
แบ็คเพลน 2 ชุด: 2 x แบ็คเพลน SAS/SATA, 2 x แบ็คเพลน AnyBay หรือทั้งสองอย่างรวมกัน
แบ็คเพลน 3 ชุด: 3 x แบ็คเพลน SAS/SATA, 3 x แบ็คเพลน AnyBay หรือทั้งสองอย่างรวมกัน
แบ็คเพลน 6 ชุด: 6 x แบ็คเพลน SAS/SATA หรือทั้งสองอย่างรวมกัน
รองรับแบ็คเพลน AnyBay สูงสุด 3 ชุด

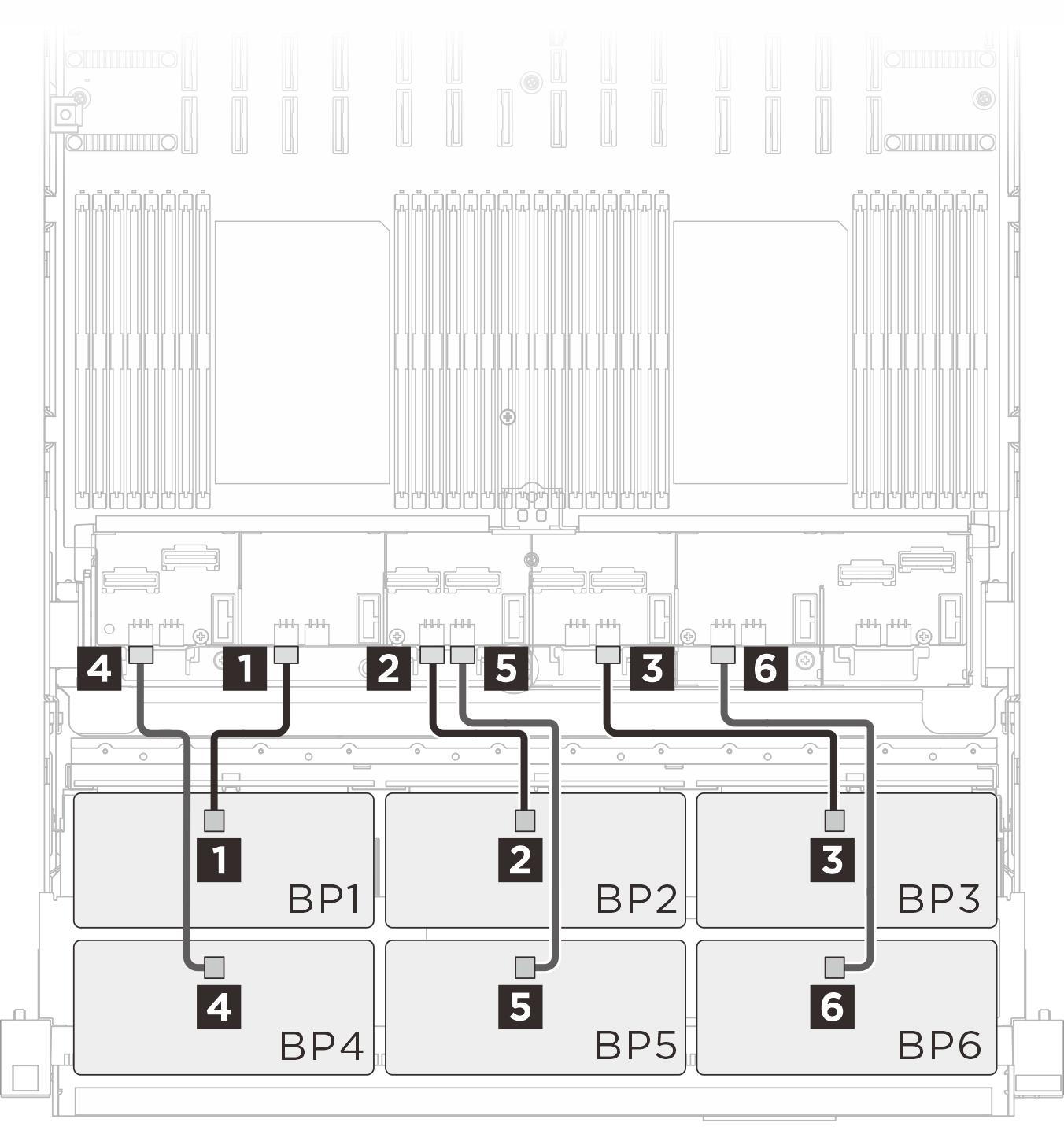

การเดินสายไฟ
 |
| สาย | จาก (แบ็คเพลน) | ไปยัง (ส่วนประกอบแผงระบบ) |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP 3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP 5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP 8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 4 BP 4: PWR | 4 BP 1 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 5 BP 5: PWR | 5 BP 6 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 6 BP 6: PWR | 6 BP 9 PWR |
การเดินสาย NVMe
| การเดินสาย NVMe BP1 | การเดินสาย BP 2 NVMe | การเดินสาย BP 3 NVMe |
|---|---|---|
 |  |  |
| สาย | จาก (แบ็คเพลน) | ไปยัง (ส่วนประกอบแผงระบบ) |
|---|---|---|

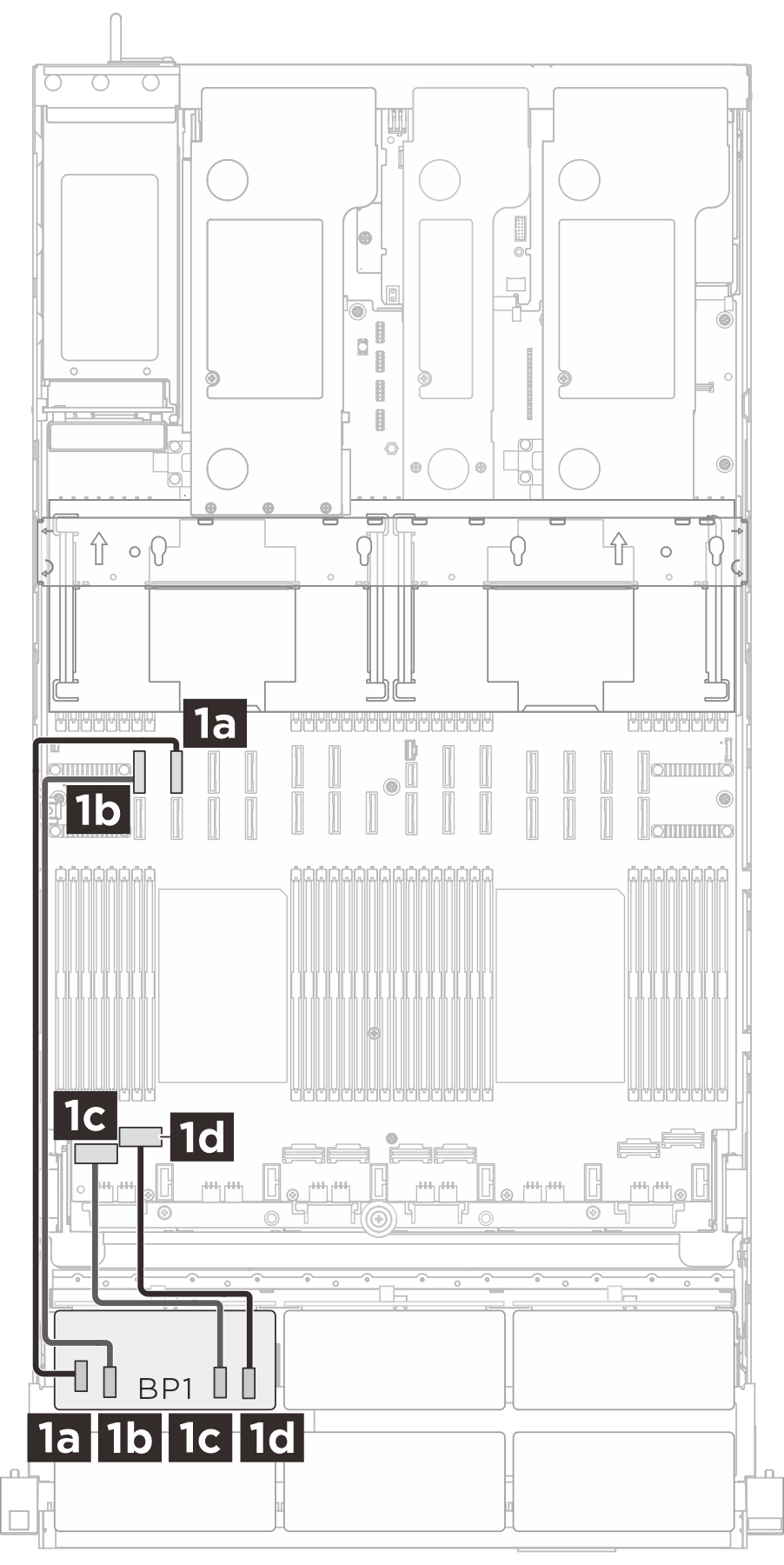

| MCIO x8 to MCIO x8 (520 mm) | 1a BP 1: NVMe 0-1 | 1a NVMe 10 |
| MCIO x8 to MCIO x8 (520 mm) | 1b BP 1: NVMe 2-3 | 1b NVMe 9 |
| Swift x8 to MCIO x8 (230 mm) | 1c BP 1: NVMe 4-5 | 1c NVMe 1 |
| Swift x8 to MCIO x8 (230 mm) | 1d BP 1: NVMe 6-7 | 1d NVMe 2 |

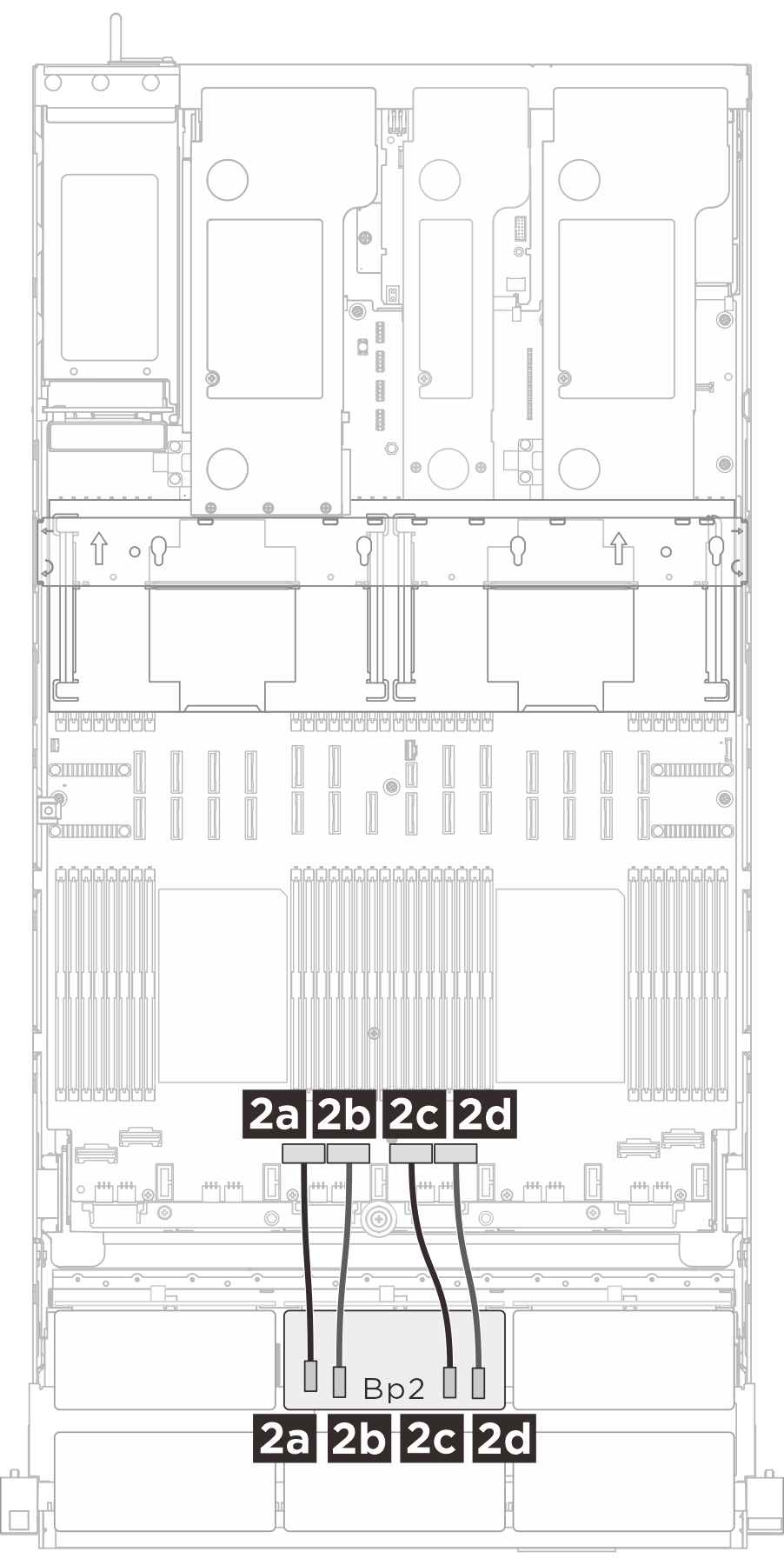

| Swift x8 to MCIO x8 (230 mm) | 2a BP 2: NVMe 0-1 | 2a NVMe 3 |
| Swift x8 to MCIO x8 (230 mm) | 2b BP 2: NVMe 2-3 | 2b NVMe 4 |
| Swift x8 to MCIO x8 (230 mm) | 2c BP 2: NVMe 4-5 | 2c NVMe 5 |
| Swift x8 to MCIO x8 (230 mm) | 2d BP 2: NVMe 6-7 | 2d NVMe 6 |

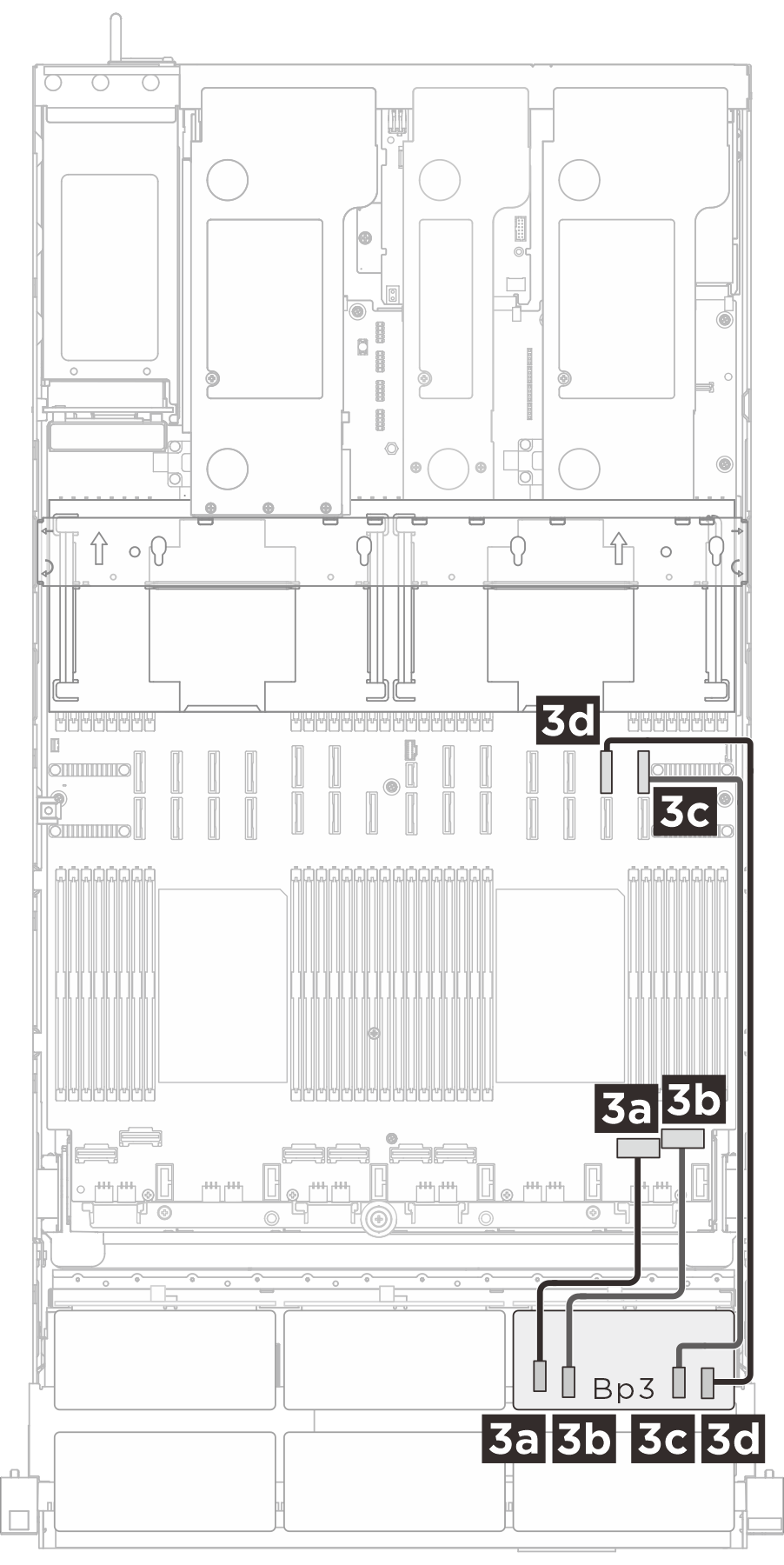

| Swift x8 to MCIO x8 (230 mm) | 3a BP 3: NVMe 0-1 | 3a NVMe 7 |
| Swift x8 to MCIO x8 (230 mm) | 3b BP 3: NVMe 2-3 | 3b NVMe 8 |
| MCIO x8 to MCIO x8 (520 mm) | 3c BP 3: NVMe 4-5 | 3c NVMe 12 |
| MCIO x8 to MCIO x8 (520 mm) | 3d BP 3: NVMe 6-7 | 3d NVMe 11 |
การเดินสาย SAS/SATA
อะแดปเตอร์ Gen 4 RAID/HBA: 545-8i/940-8i/940-16i/440-16i
เมื่อติดตั้งอะแดปเตอร์ RAID 940-8i หรือ RAID 940-16i สำหรับ Tri-Mode (หรือ Trimode) แบ็คเพลน AnyBay ยังรองรับไดรฟ์ NVMe U.3 พร้อมกันกับไดรฟ์ SAS และ SATA การเดินสายคอนโทรลเลอร์ไปยังแบ็คเพลนจะเหมือนกับไดรฟ์ SAS/SATA และไดรฟ์ NVMe เชื่อมต่อผ่านลิงก์ PCIe x1 ไปยังคอนโทรลเลอร์
1 x แบ็คเพลน: 1 x RAID/HBA 8i
2 x แบ็คเพลน: 1 x RAID/HBA 16i
3 x แบ็คเพลน: 1 x RAID/HBA 8i + 1 x RAID/HBA 16i
6 x แบ็คเพลน: 3 x RAID/HBA 16i
อะแดปเตอร์ RAID/HBA จะถูกติดตั้งในตัวยกที่แตกต่างกัน ทั้งนี้ขึ้นอยู่กับการกำหนดค่าของคุณ เลือกเส้นทางการเดินสายที่เกี่ยวข้องจากตารางต่อไปนี้ โดยขึ้นอยู่กับตำแหน่งของอะแดปเตอร์ RAID/HBA:

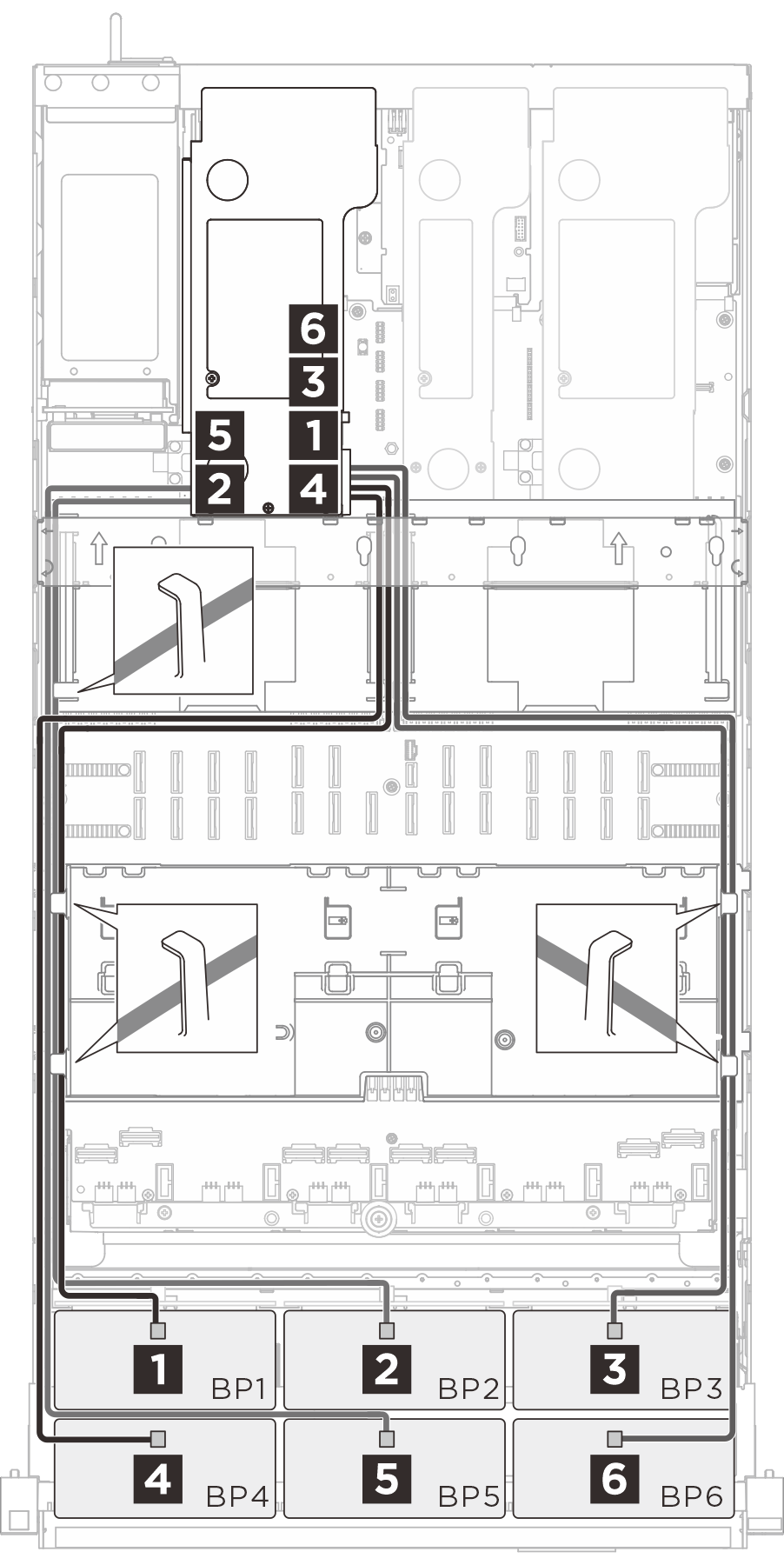

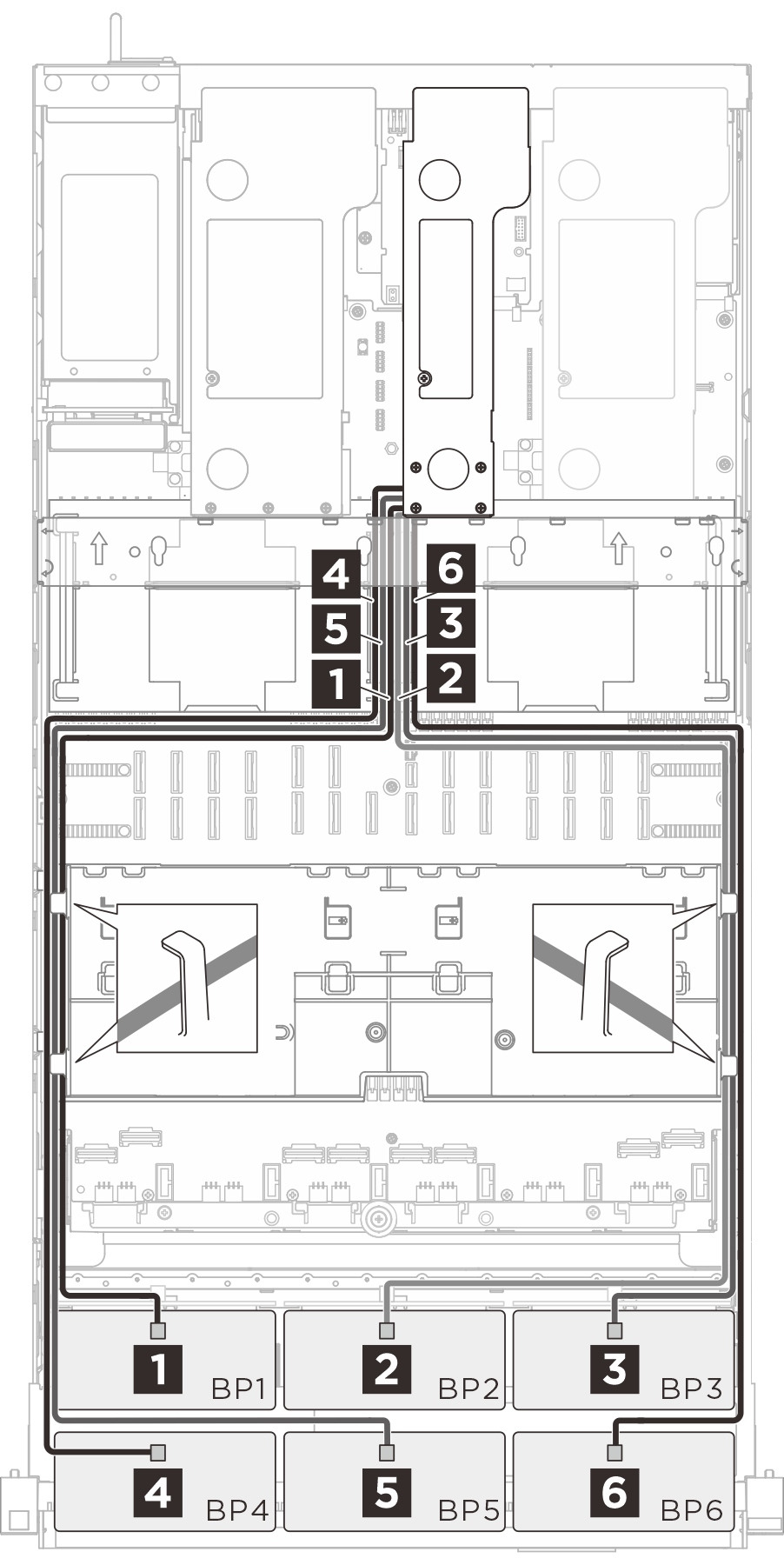

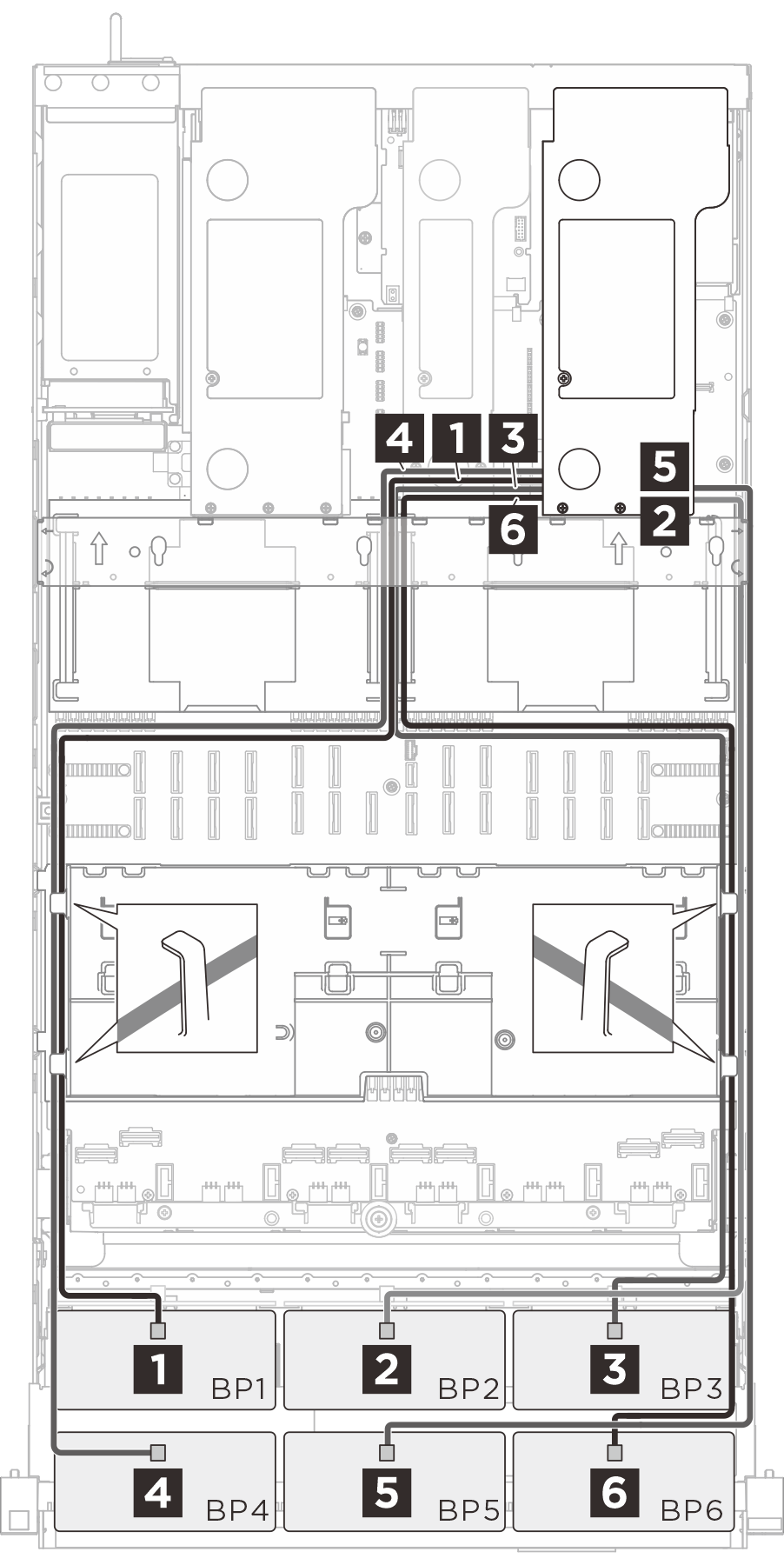

| การเดินสายไปยังตัวยก 3 | การเดินสายไปยังตัวยก 2 | การเดินสายไปยังตัวยก 1 |
|---|---|---|
 |  |  |
| สาย | จาก (แบ็คเพลน) | ไปยัง (อะแดปเตอร์ RAID/HBA) |
|---|---|---|
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 1 BP 1: SAS | 1 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 2 BP 2: SAS | 2 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 3 BP 3: SAS | 3 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 4 BP 4: SAS | 4 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 5 BP 5: SAS | 5 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 6 BP 6: SAS | 6 RAID/HBA 8i/16i |
