M.2 백플레인 케이블 배선
이 섹션의 지침에 따라 M.2 백플레인의 케이블 배선 방법을 알아보십시오.
주
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
내부 M.2 백플레인

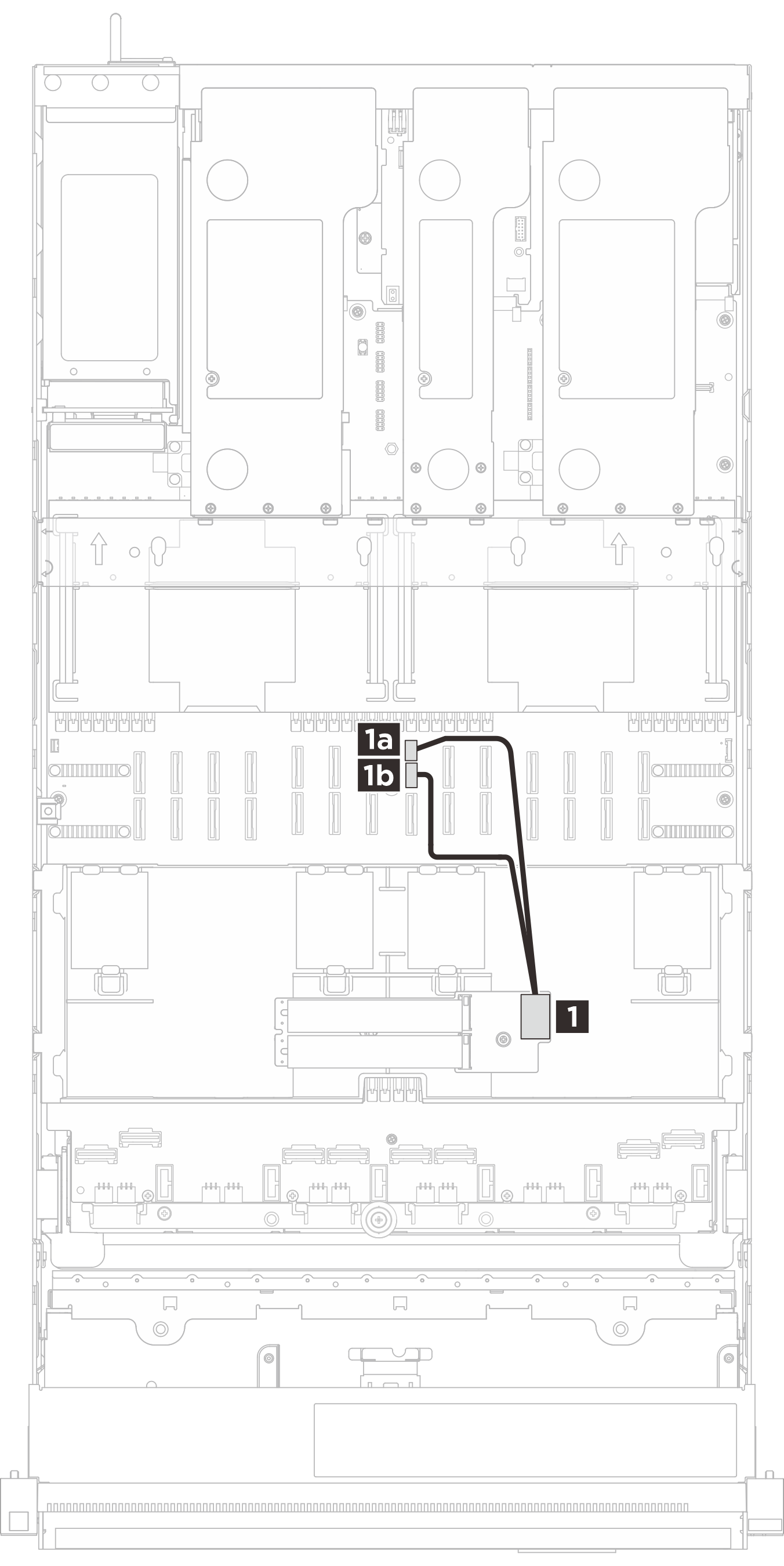

그림 1. 내부 M.2 백플레인의 케이블 배선
| 케이블 | 에서 | 끝 |
|---|---|---|
| MCIO x4+2x10p to ULP 82p (300/300 mm) | 1 내부 M.2 백플레인 | 1a M.2 전원 커넥터 |
| 1b M.2 신호 커넥터 |
뒷면 M.2 백플레인

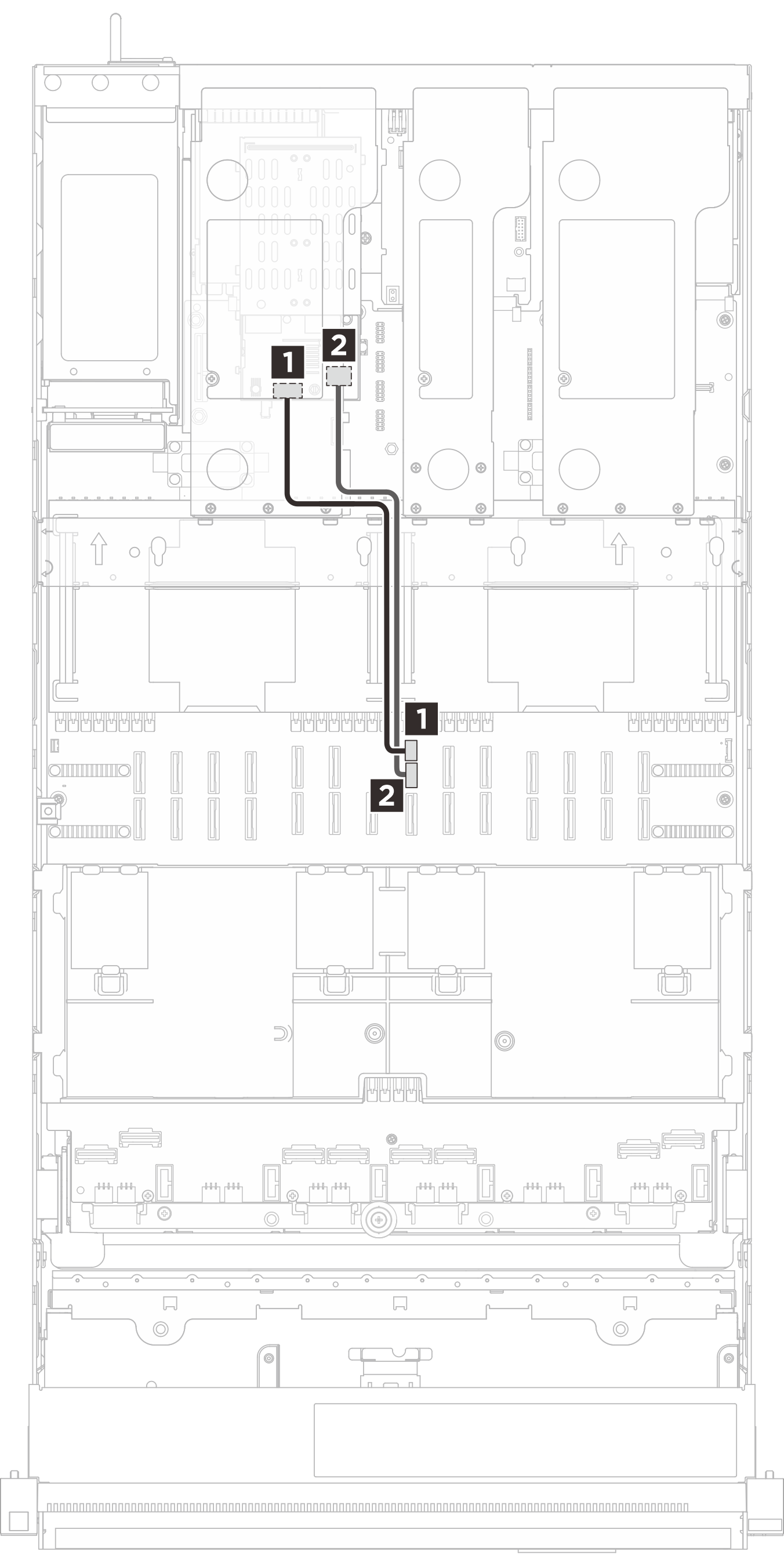

그림 2. 뒷면 M.2 백플레인의 케이블 배선
| 케이블(길이) | 에서 | 끝 |
|---|---|---|
| 2x10p to 2x10p (520 mm) | 1 M.2 전원 커넥터 | 1 M.2 전원 커넥터 |
| MCIO x4 to MCIO x4 (520 mm) | 2 M.2 신호 커넥터 | 2 M.2 신호 커넥터 |
