Roteamento de cabos do backplane M.2

Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do backplane M.2.

Nota

Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

Backplane M.2 interno​

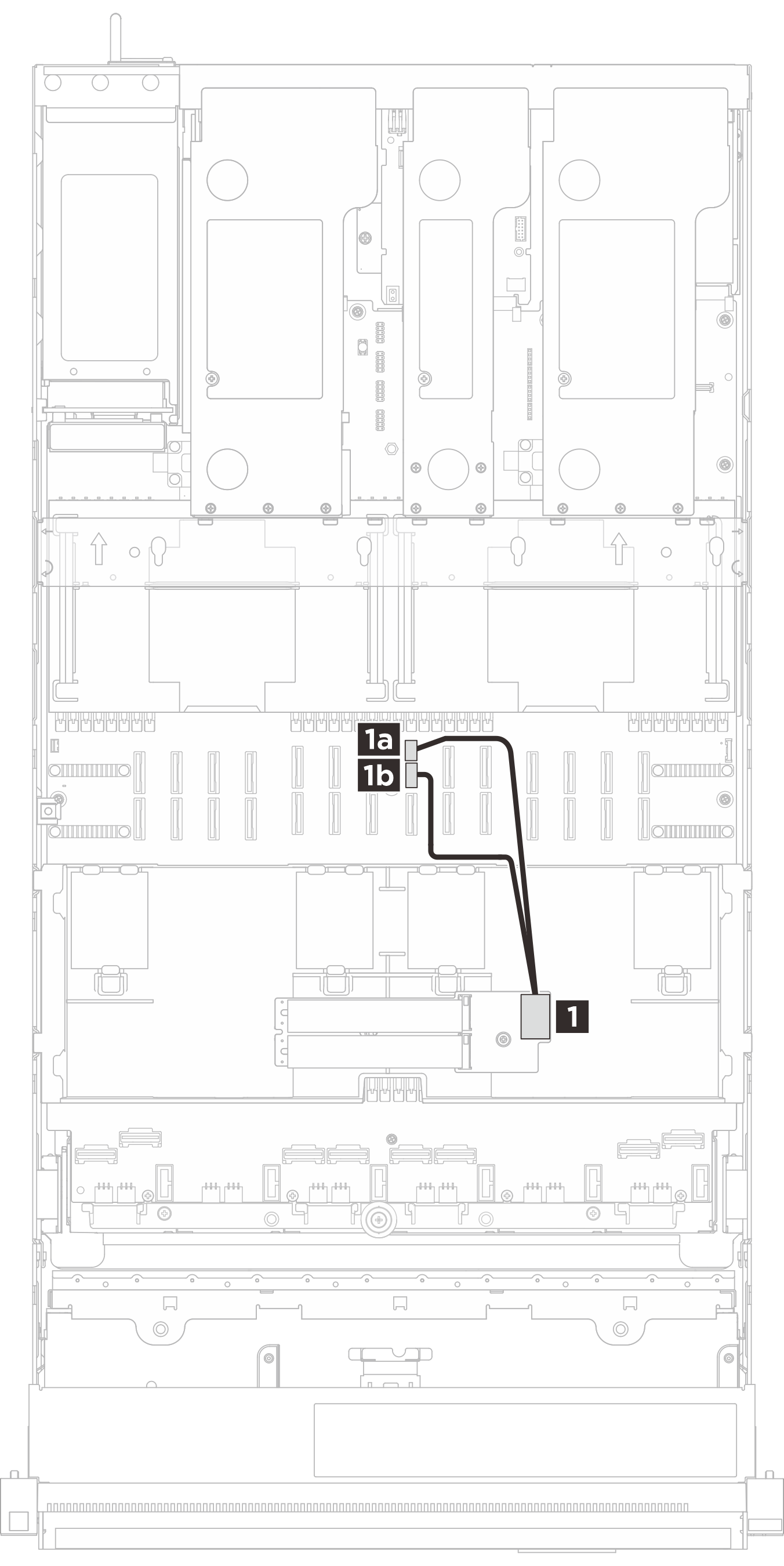

Figura 1. Roteamento de cabos para o backplane M.2 interno
Cable routing for the SATA/NVMe or NVMe M.2 backplane
CaboNoPara
MCIO x4+2x10p to ULP 82p (300/300 mm)1 Backplane M.2 interno1a Conector de energia M.2
1b Conector de sinal M.2

Backplane M.2 traseiro​

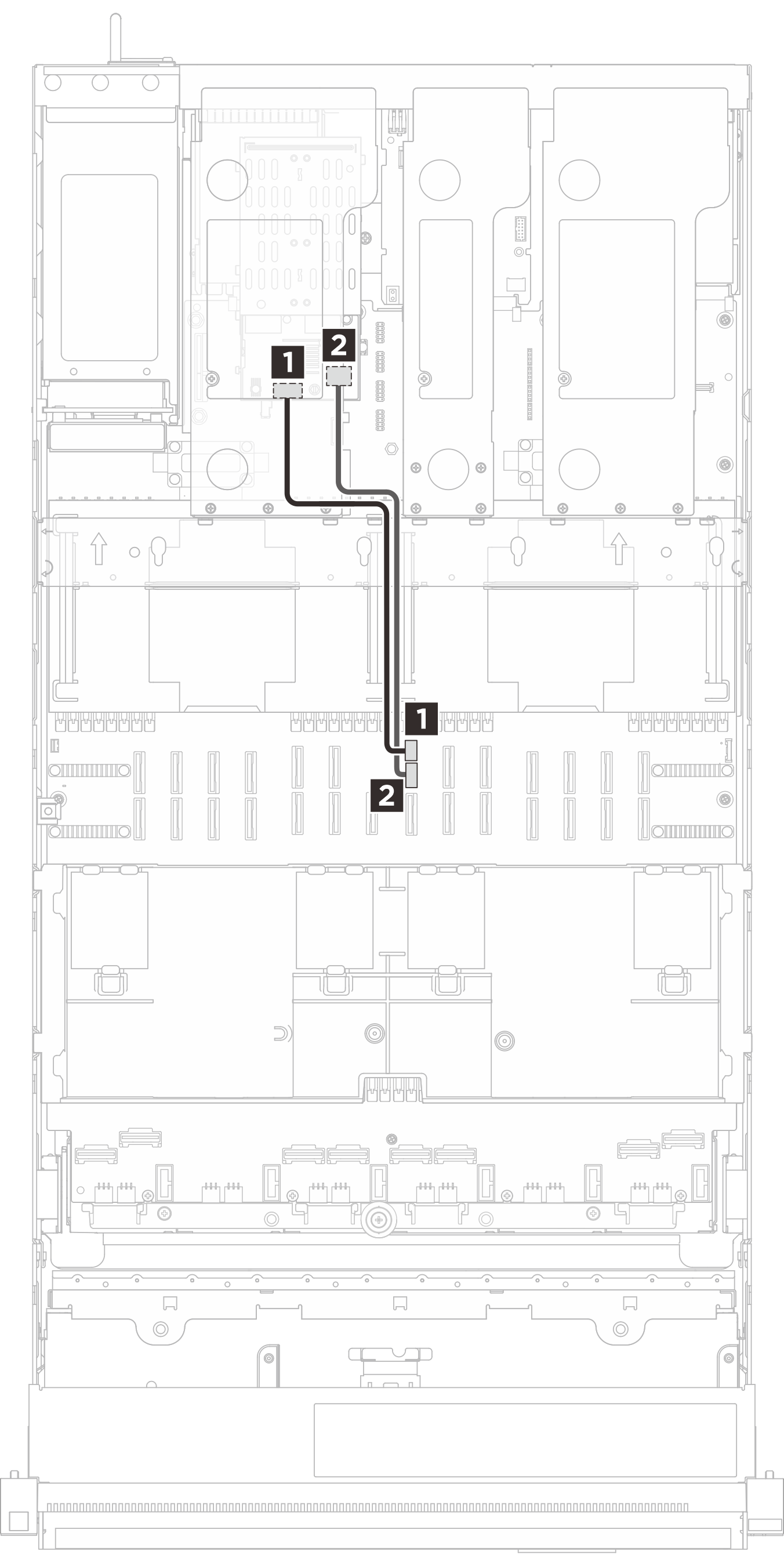

Figura 2. Roteamento de cabos para o backplane M.2 traseiro
Cable routing for the rear M.2 backplane
Cabo (comprimento)NoPara
2x10p to 2x10p (520 mm)1 Conector de energia M.21 Conector de energia M.2
MCIO x4 to MCIO x4 (520 mm)2 Conector de sinal M.22 Conector de sinal M.2
