Roteamento de cabos de módulo de energia flash

Siga as instruções nesta seção para aprender a fazer o roteamento de cabos dos módulos de energia flash RAID (supercapacitor).

Nota

Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

Com base na localização do adaptador RAID, selecione o caminho de roteamento correspondente na tabela a seguir.

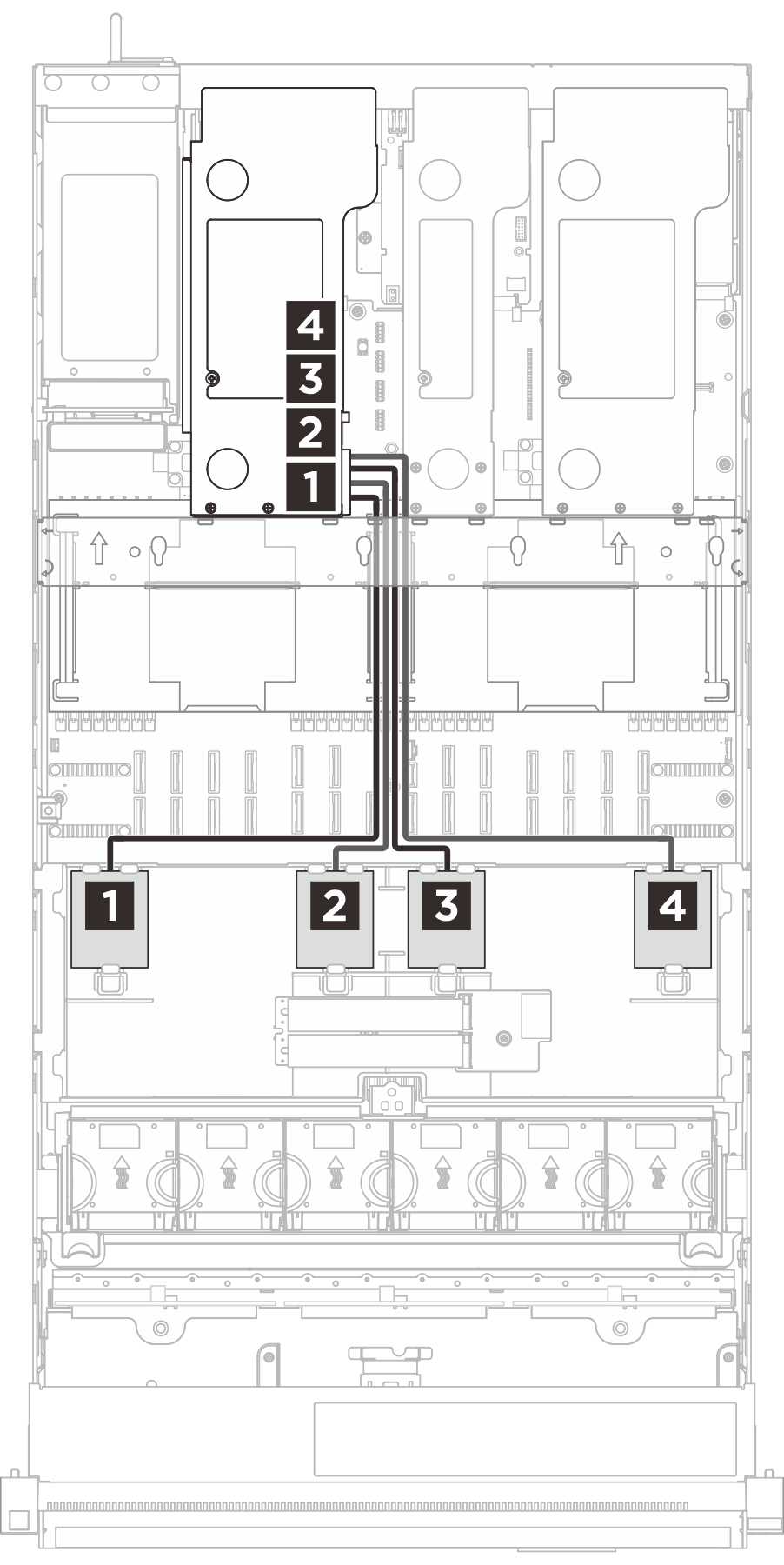

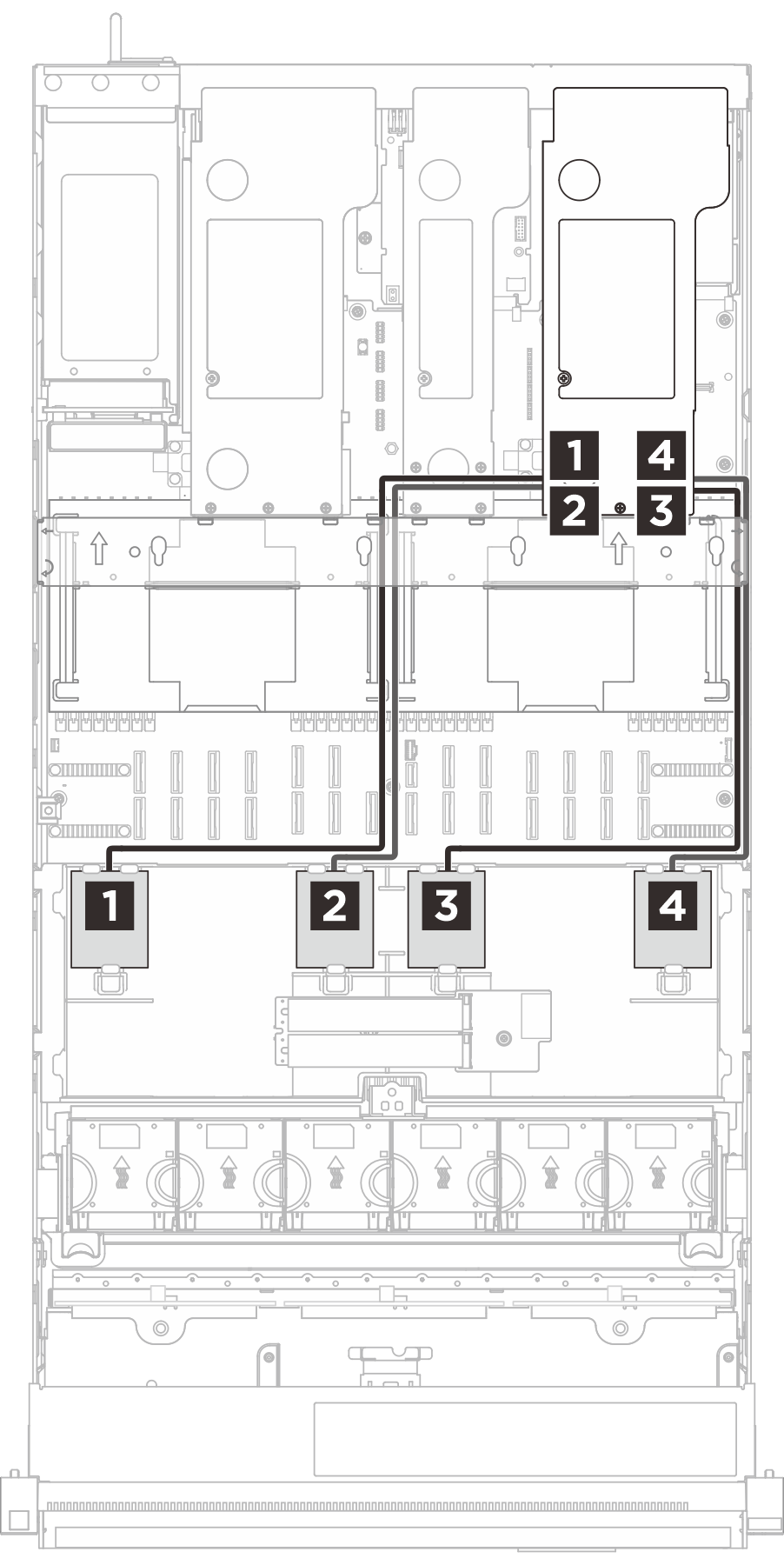

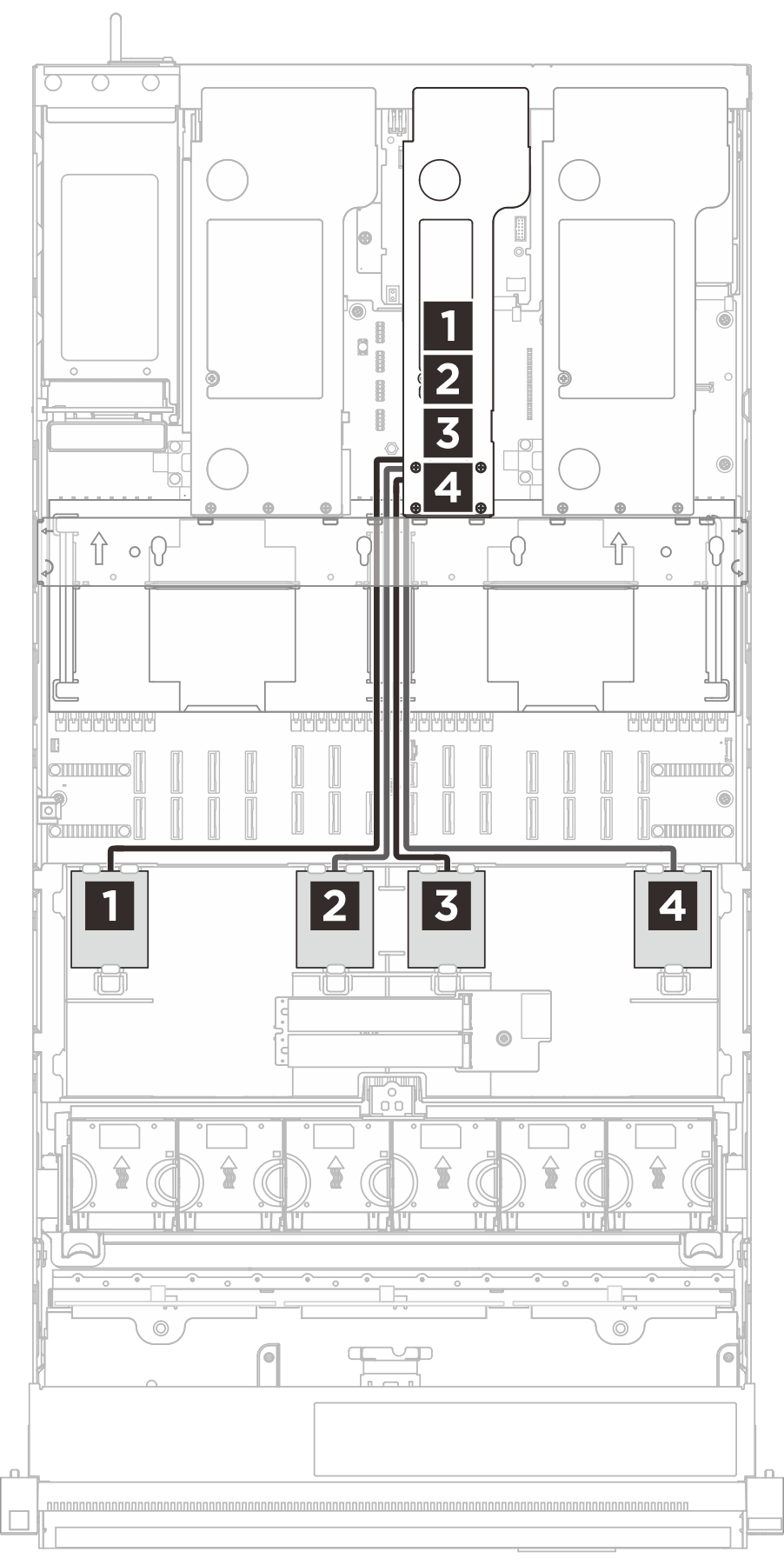

Roteamento de cabos para placa riser 3	Roteamento de cabos para placa riser 2	Roteamento de cabos para placa riser 1

Cabo	No	Para
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`1` Módulo de energia flash	`1` Adaptador RAID na placa riser
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`2` Módulo de energia flash	`2` Adaptador RAID na placa riser
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`3` Módulo de energia flash	`3` Adaptador RAID na placa riser
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`4` Módulo de energia flash	`4` Adaptador RAID na placa riser
