Roteamento de cabos da chave de intrusão
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da chave de intrusão.
Nota
Ao fazer o roteamento do cabo da chave de intrusão, direcione-o pela presilha de cabos no defletor de ar, conforme mostrado na ilustração. Verifique se o cabo não toca na área VR (marcada em linhas pontilhadas) no conjunto da placa-mãe e não está emaranhado com outros cabos de sinal de alta velocidade.

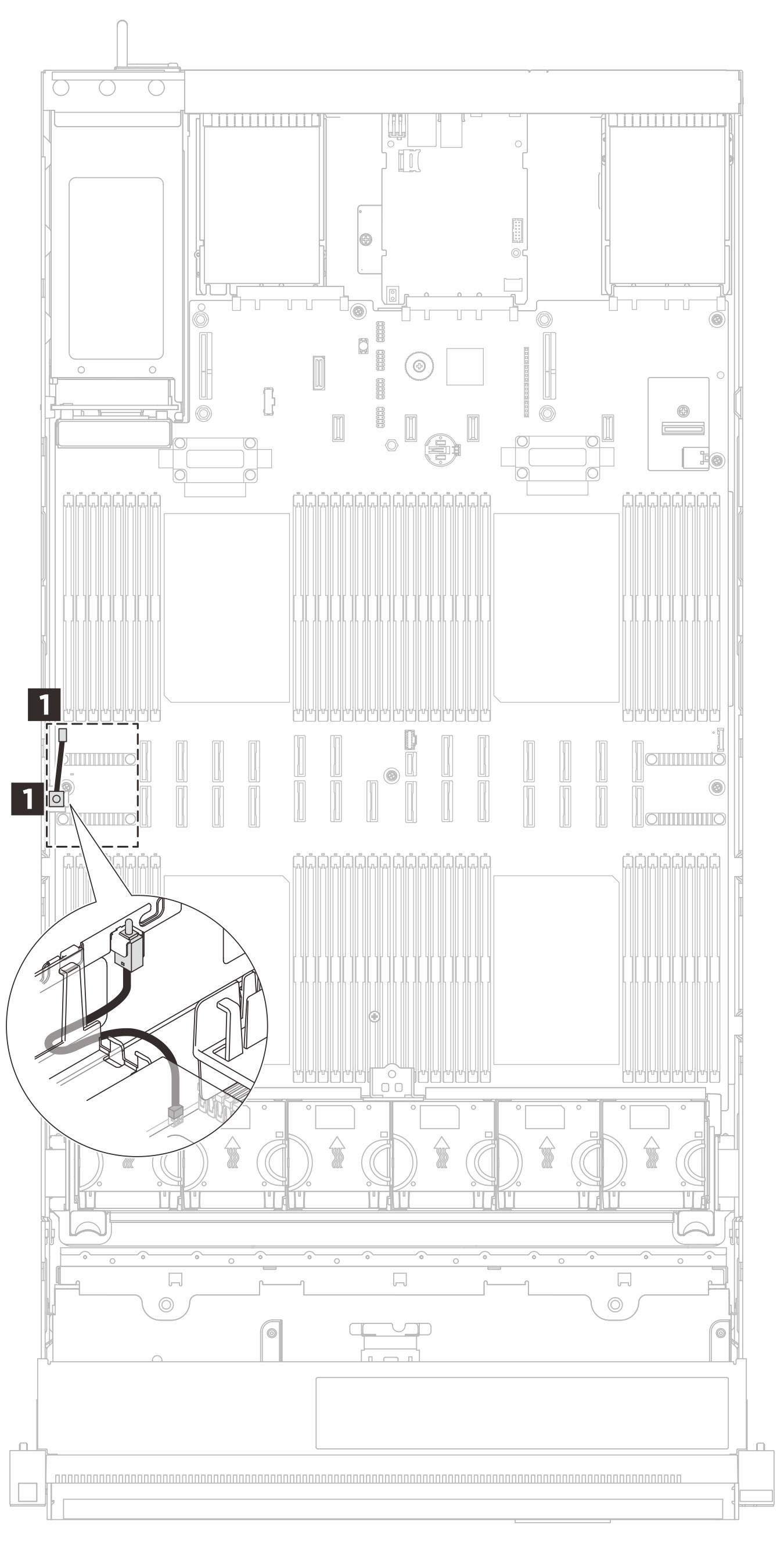

Figura 1. Roteamento de cabos da chave de intrusão
| Cabo | No | Para |
|---|---|---|
| 1x3p to Push switch (250 mm) | 1 Chave de intrusão | 1 Conector da chave de intrusão |
