침입 스위치 케이블 배선
이 섹션의 지침에 따라 침입 스위치의 케이블 배선 방법을 알아보십시오.
주
침입 스위치 케이블을 배선할 때 그림에 표시된 것처럼 공기 조절 장치의 케이블 클립을 통해 케이블을 배선하십시오. 케이블이 시스템 보드 어셈블리의 VR 영역(점선으로 표시)에 닿지 않고 다른 고속 신호 케이블과 얽히지 않는지 확인하십시오.

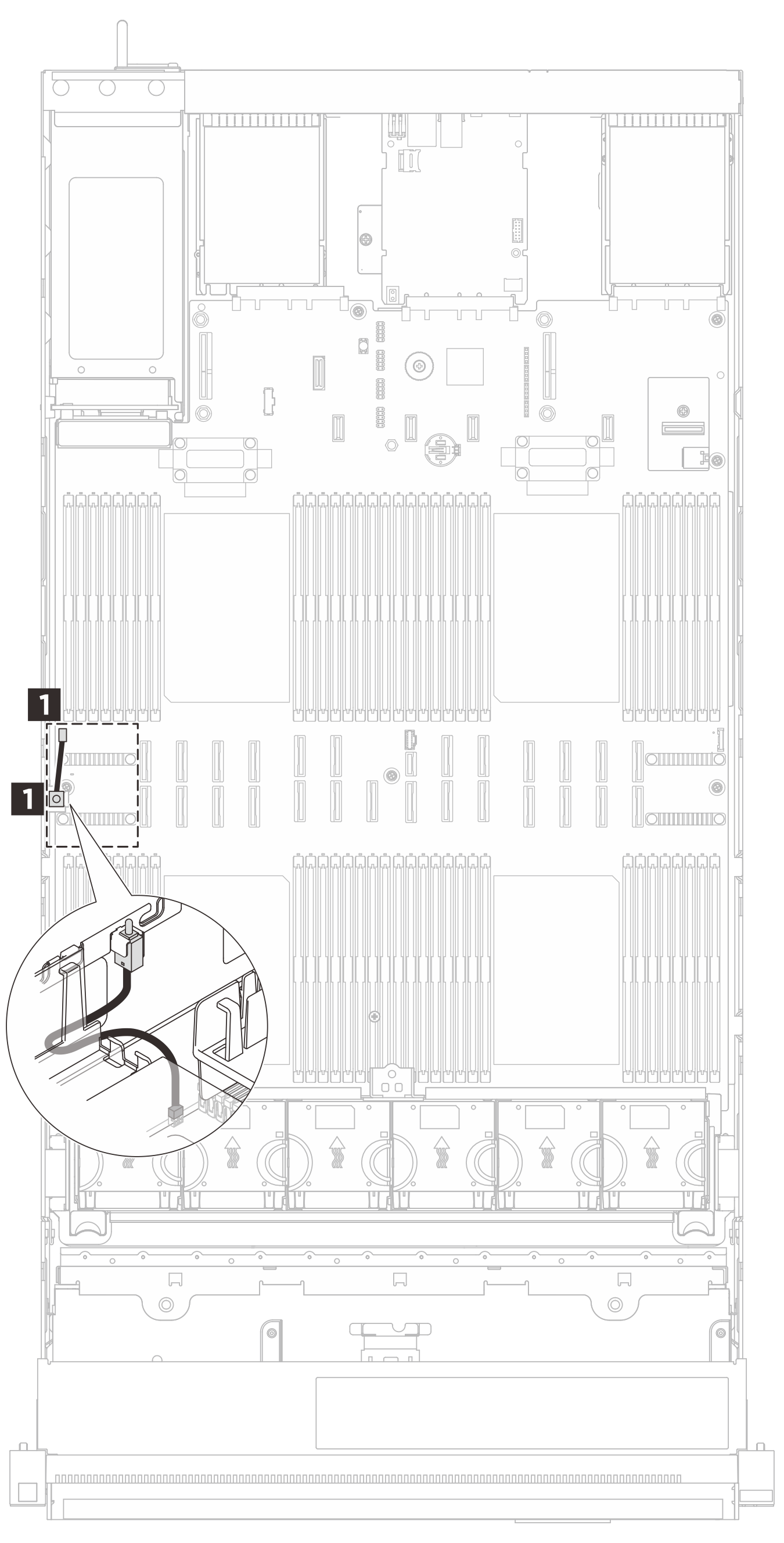

그림 1. 침입 스위치의 케이블 배선
| 케이블 | 에서 | 끝 |
|---|---|---|
| 1x3p to Push switch (250 mm) | 1 침입 스위치 | 1 침입 스위치 커넥터 |
