GPU 케이블 배선

이 섹션의 지침에 따라 더블 와이드 GPU 어댑터의 케이블 배선 방법을 알아보십시오.

주

케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

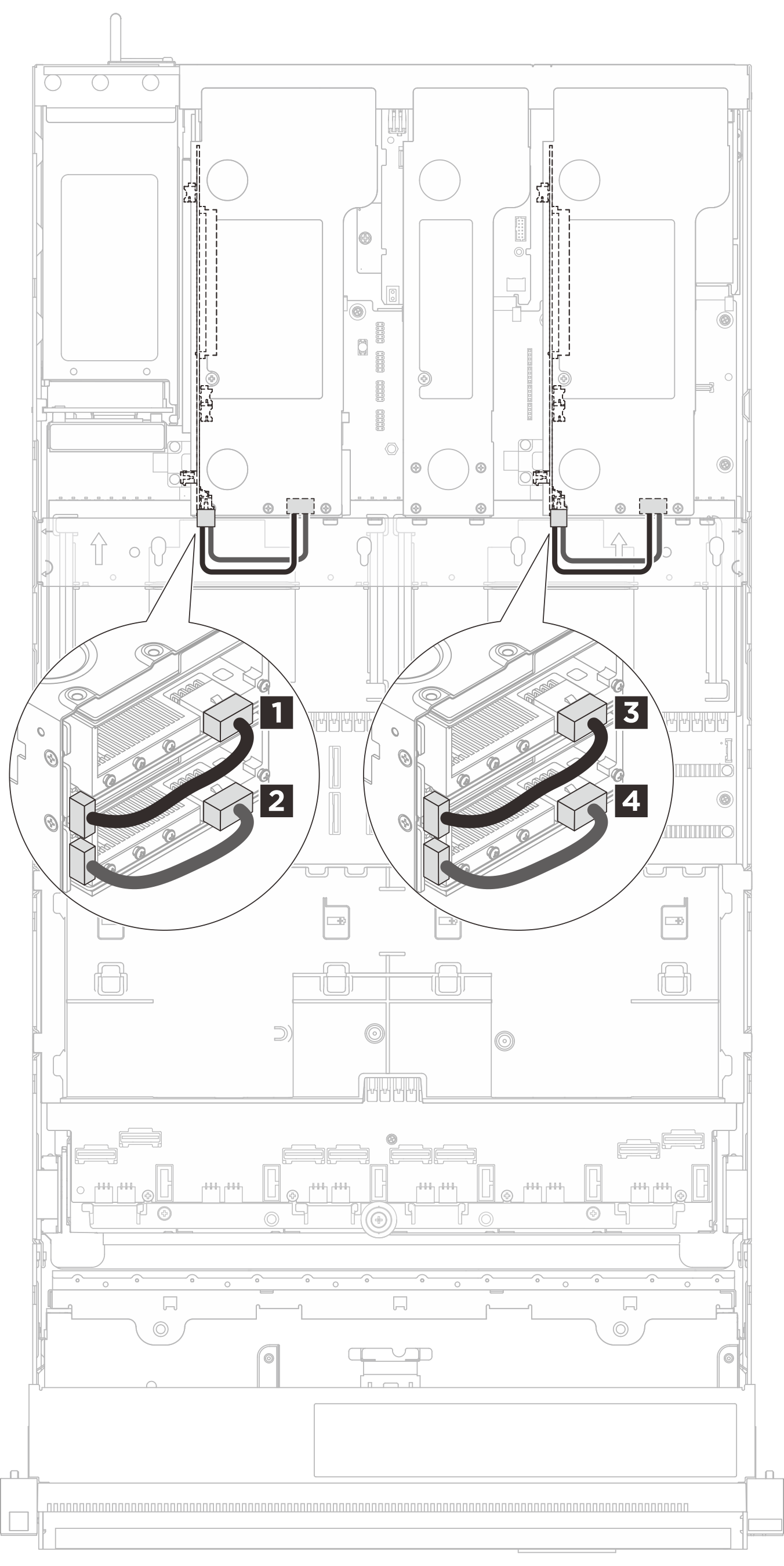

그림 1. DW GPU의 케이블 배선
Cable routing for DW GPUs
케이블에서끝
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)1 라이저 3의 GPU 전원 1 커넥터1 PCIe 슬롯 16의 GPU
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)2 라이저 3의 GPU 전원 2 커넥터2 PCIe 슬롯 18의 GPU
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)3 라이저 1의 GPU 전원 1 커넥터3 PCIe 슬롯 4의 GPU
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)4 라이저 1의 GPU 전원 2 커넥터4 PCIe 슬롯 6의 GPU
