Instradamento dei cavi per la GPU
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per gli adattatori GPU double-wide.
Nota
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

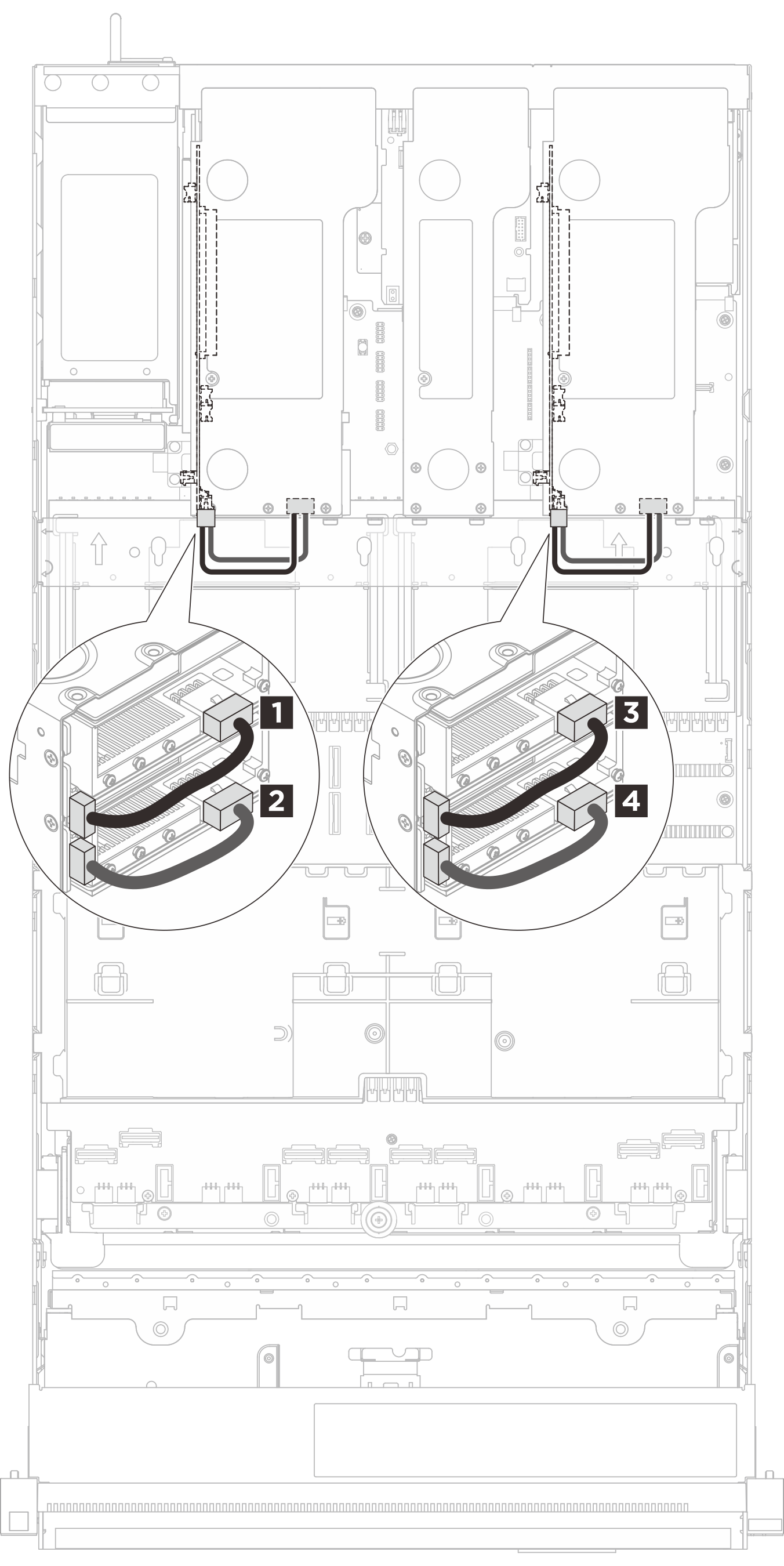

Figura 1. Instradamento dei cavi per le GPU DW
| Cavo | Da | A |
|---|---|---|
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 1 Connettore di alimentazione GPU 1 sulla scheda verticale 3 | 1 GPU sullo slot PCIe 16 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 2 Connettore di alimentazione GPU 2 sulla scheda verticale 3 | 2 GPU sullo slot PCIe 18 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 3 Connettore di alimentazione GPU 1 sulla scheda verticale 1 | 3 GPU sullo slot PCIe 4 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 4 Connettore di alimentazione GPU 2 sulla scheda verticale 1 | 4 GPU sullo slot PCIe 6 |
