用于线缆布放的主板组合件接口

下图显示了主板组合件上用于内部线缆布放的内部接口。

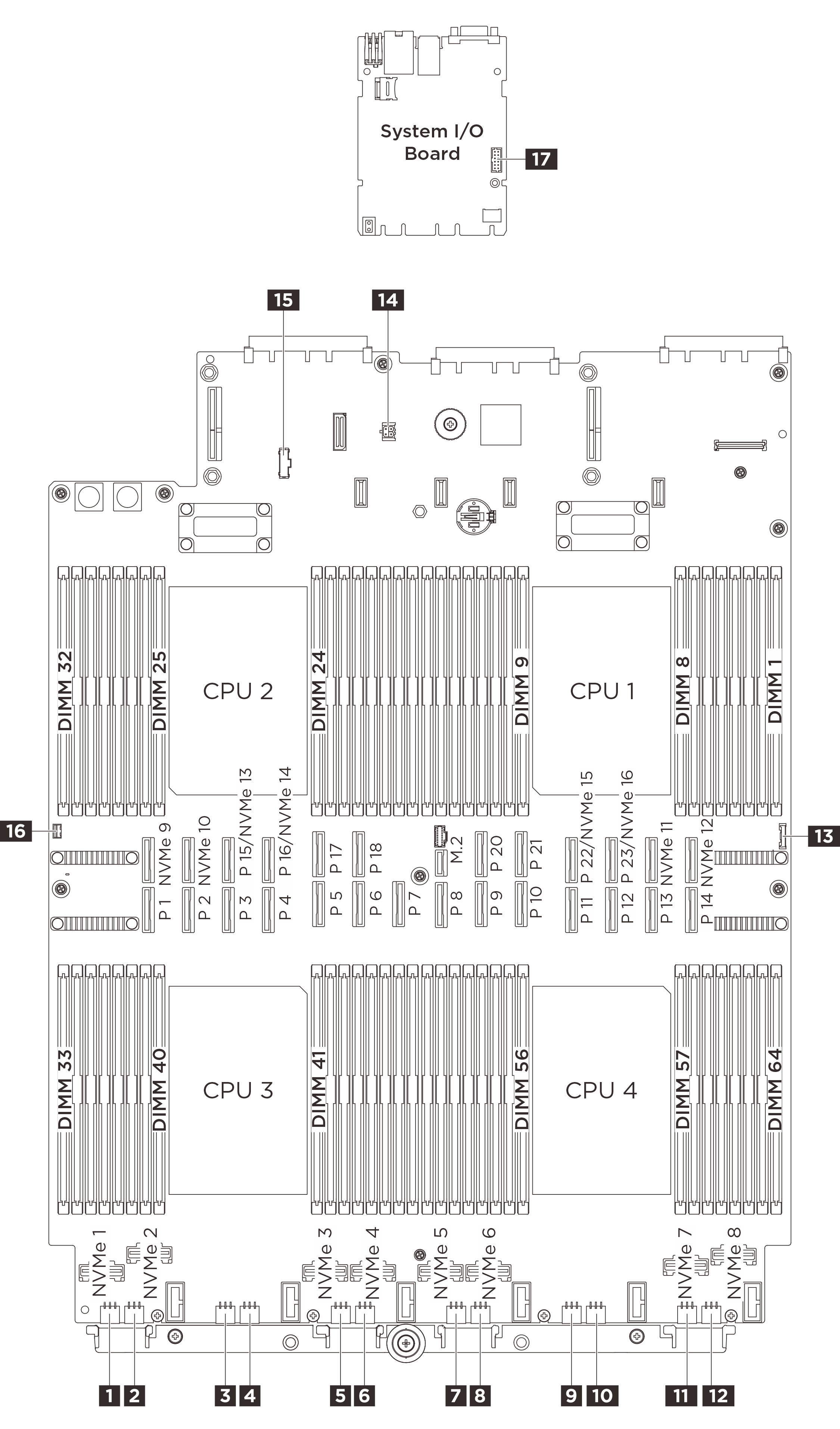

图 1. 用于线缆布放的主板组合件接口

1 背板 1 电源接口	2 背板 2 电源接口
3 背板 3 电源接口	4 背板 4 电源接口
5 背板 5 电源接口	6 背板 6 电源接口
7 背板 7 电源接口	8 背板 8 电源接口
9 背板 9 电源接口	10 背板 10 电源接口
11 背板 11 电源接口	12 背板 12 电源接口
13 前面板 USB 接口	14 漏液传感器接口
15 PDB 边带接口	16 入侵感应开关接口
17 串口接口
