Conectores del conjunto de la placa del sistema para la disposición de los cables

En las siguientes ilustraciones se muestran los conectores internos del conjunto de la placa del sistema que se utilizan para la disposición interna de los cables.

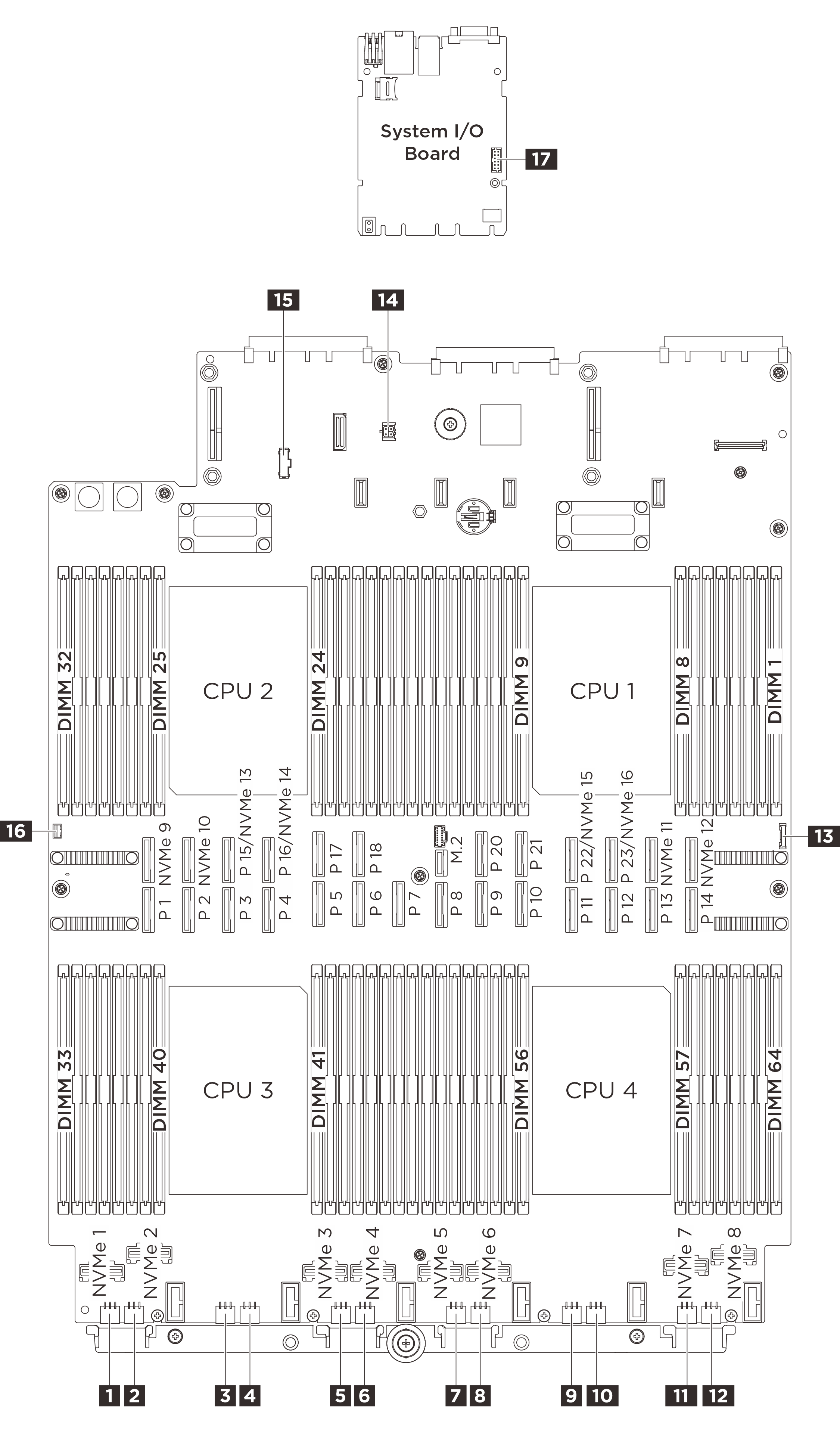

Figura 1. Conectores del conjunto de la placa del sistema para la disposición de los cables

1 Conector de alimentación de la placa posterior 1	2 Conector de alimentación de la placa posterior 2
3 Conector de alimentación de la placa posterior 3	4 Conector de alimentación de la placa posterior 4
5 Conector de alimentación de la placa posterior 5	6 Conector de alimentación de la placa posterior 6
7 Conector de alimentación de la placa posterior 7	8 Conector de alimentación de la placa posterior 8
9 Conector de alimentación de la placa posterior 9	10 Conector de alimentación de la placa posterior 10
11 Conector de alimentación de la placa posterior 11	12 Conector de alimentación de la placa posterior 12
13 Conector USB del panel frontal	14 Conector del sensor de filtraciones
15 Conector de banda lateral de la PDB	16 Conector del conmutador de intrusión
17 Conector de puerto de serie
