Conectores de la tarjeta de expansión PCIe

Consulte esta sección para localizar los conectores en la tarjeta de expansión PCIe.

Tarjeta de expansión PCIe Gen4 de dos ranuras​

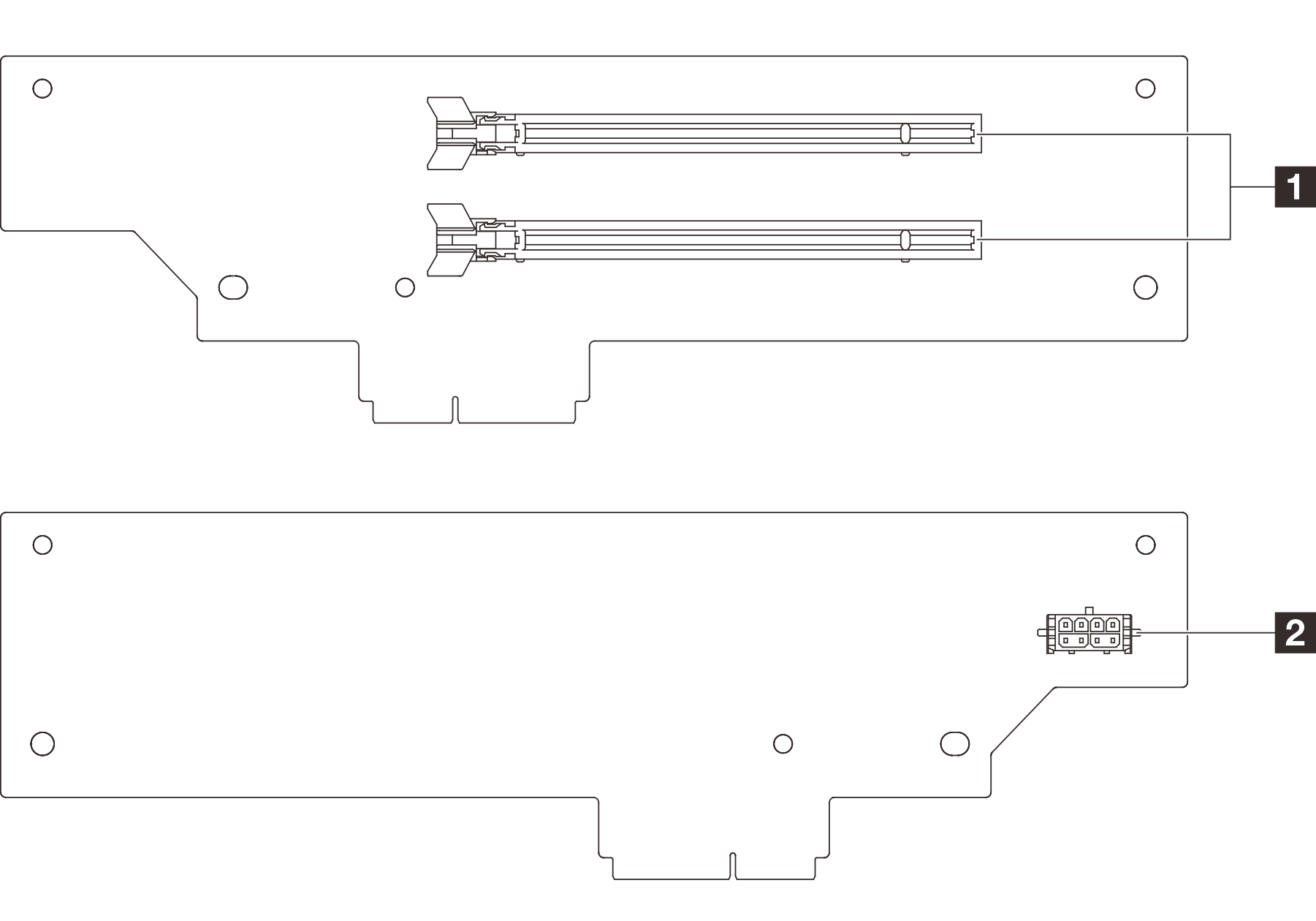

Figura 1. Conectores de la tarjeta de expansión PCIe Gen4 de dos ranuras

1 Ranuras de PCIe (x2)

2 Conector de alimentación de expansión

Tarjeta de expansión PCIe Gen5 de seis ranuras (HH)​

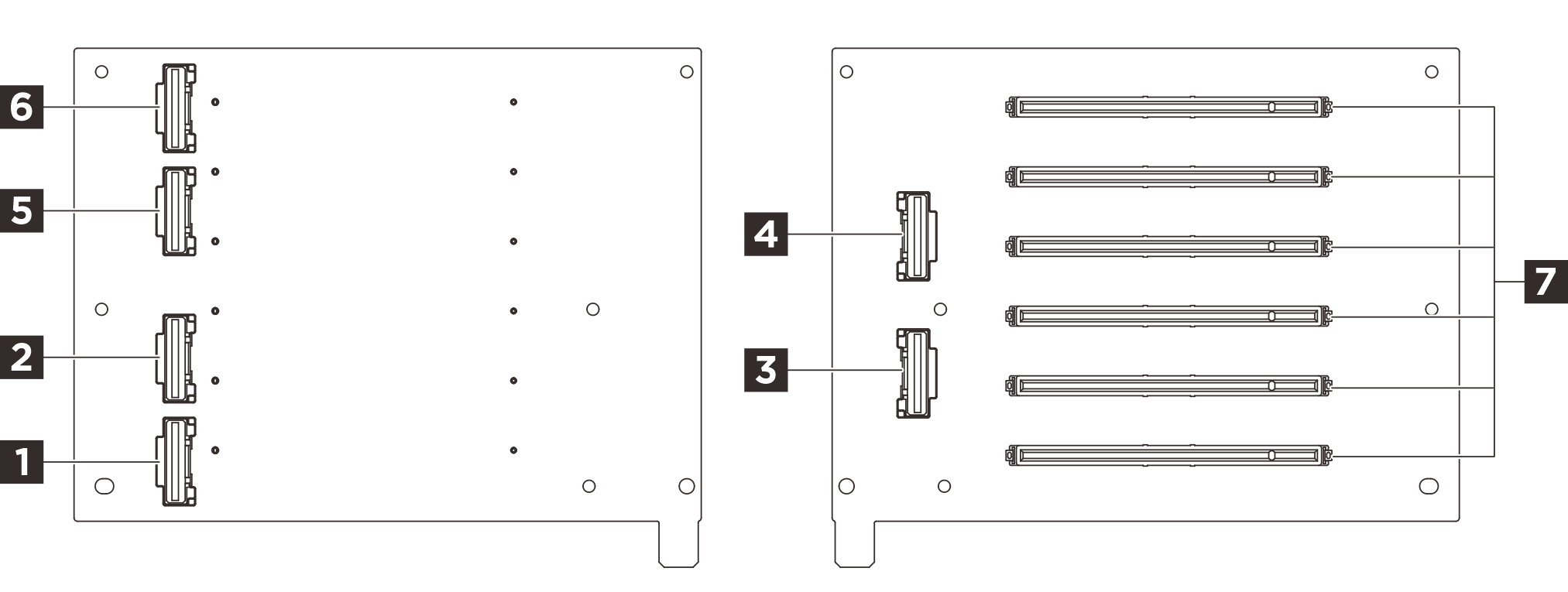

Figura 2. Tarjeta de expansión PCIe Gen5 de seis ranuras (HH)

1 Conector R1	2 Conector R2
3 Conector R3	4 Conector R4
5 Conector R5	6 Conector R6
7 Ranuras de PCIe (x6)

Tarjeta de expansión PCIe Gen5 de seis ranuras (FH)​

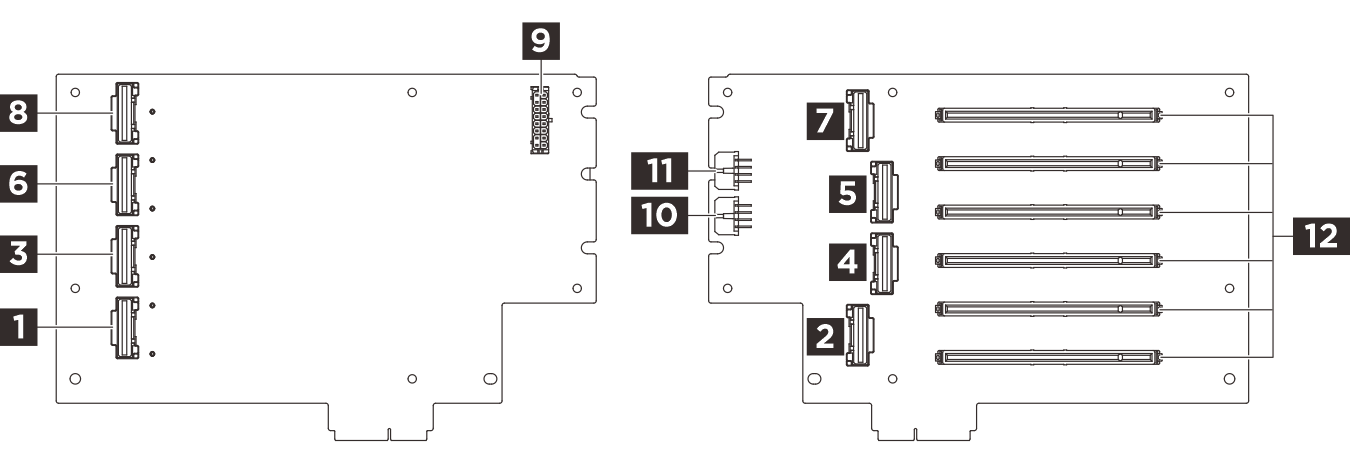

Figura 3. Tarjeta de expansión PCIe Gen5 de seis ranuras (FH)

1 Conector R1	2 Conector R2
3 Conector R3	4 Conector R4
5 Conector R5	6 Conector R6
7 Conector R7	8 Conector R8
9 Conector de alimentación de expansión	10 Conector de alimentación de GPU 2
11 Conector de alimentación de GPU 1	12 Ranuras de PCIe (x6)
