Anschlüsse an der PCIe-Adapterkarte

In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der PCIe-Adapterkarte befinden.

PCIe-Adapterkarte Gen4 mit zwei Steckplätzen​

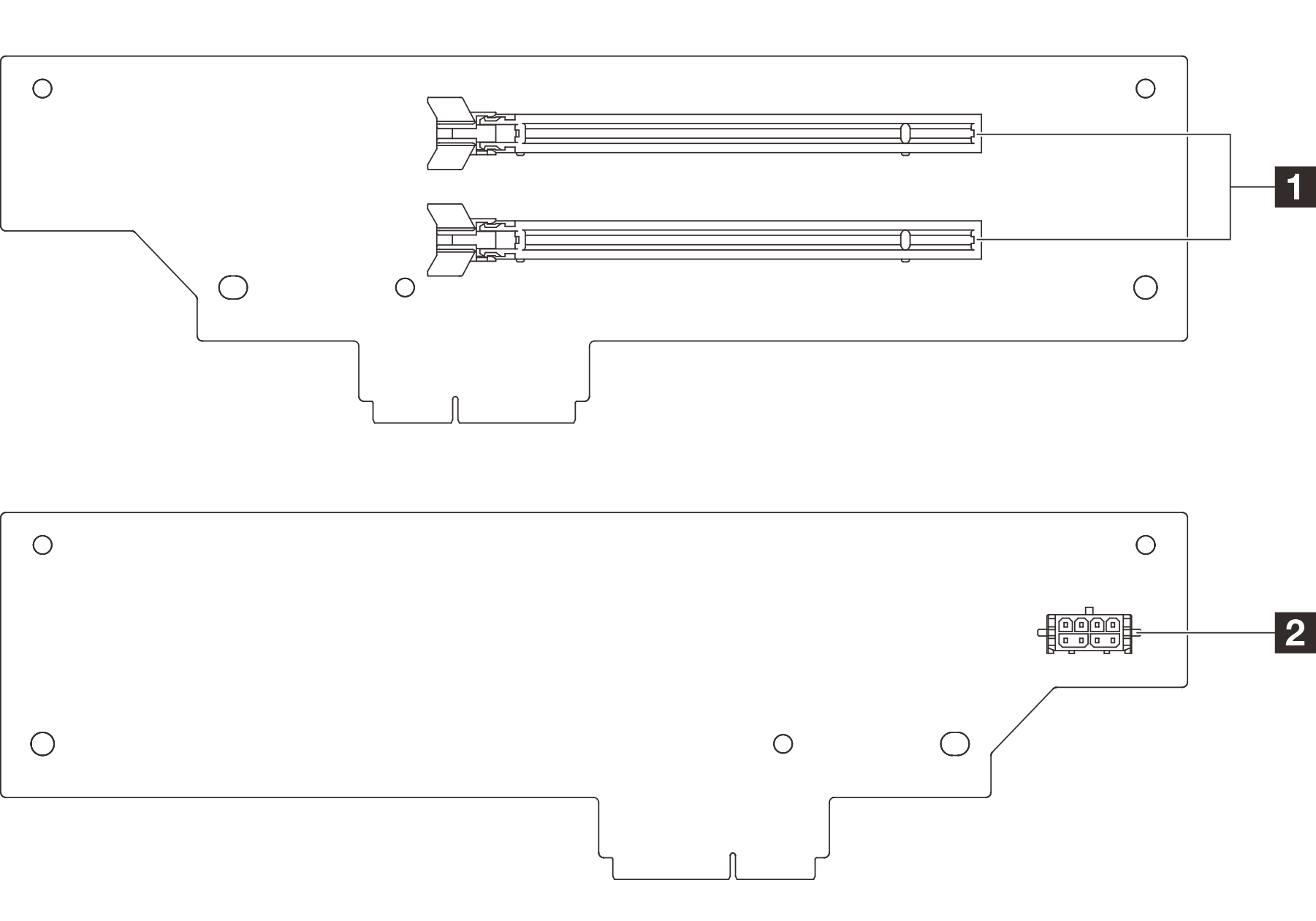

Abbildung 1. Anschlüsse der PCIe-Adapterkarte Gen4 mit zwei Steckplätzen

1 PCIe-Steckplätze (x2)

2 Adapter-Netzteilanschluss

PCIe-Adapterkarte Gen5 (HH) mit sechs Steckplätzen​

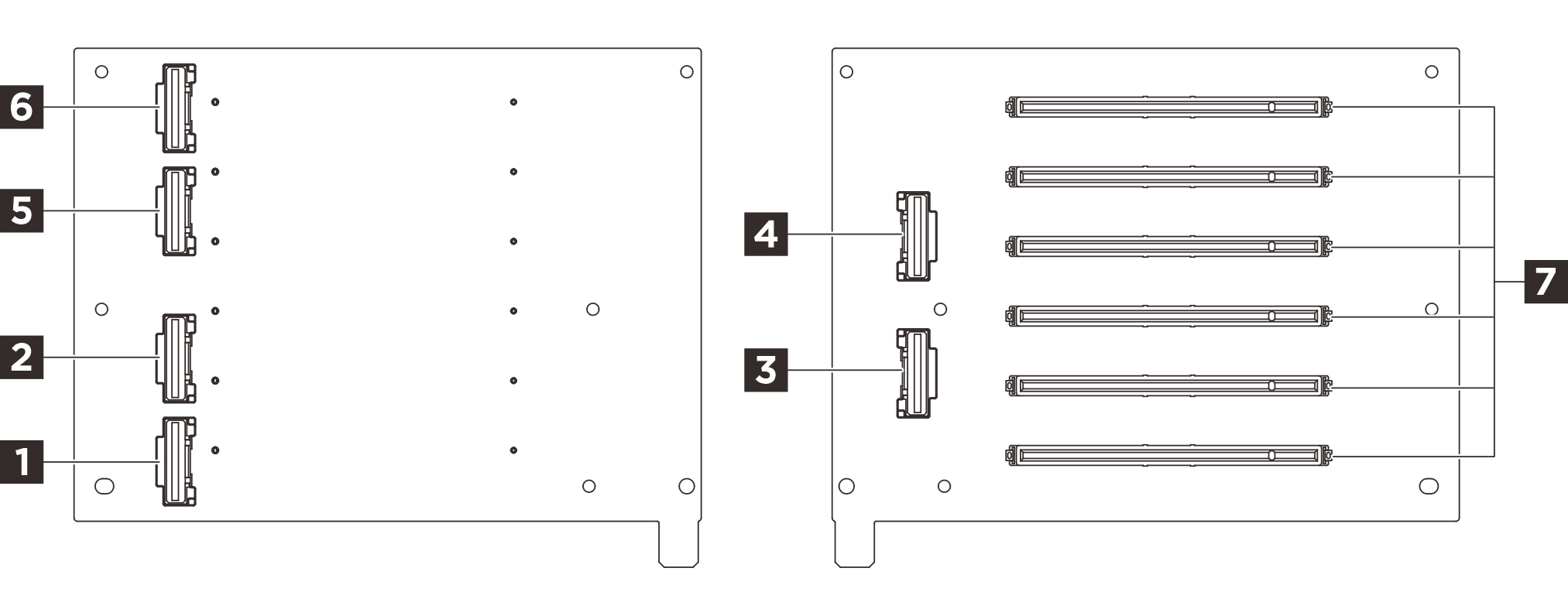

Abbildung 2. PCIe-Adapterkarte Gen5 (HH) mit sechs Steckplätzen

1 R1-Anschluss	2 R2-Anschluss
3 R3-Anschluss	4 R4-Anschluss
5 R5-Anschluss	6 R6-Anschluss
7 PCIe-Steckplätze (x6)

PCIe-Adapterkarte Gen5 (FH) mit sechs Steckplätzen​

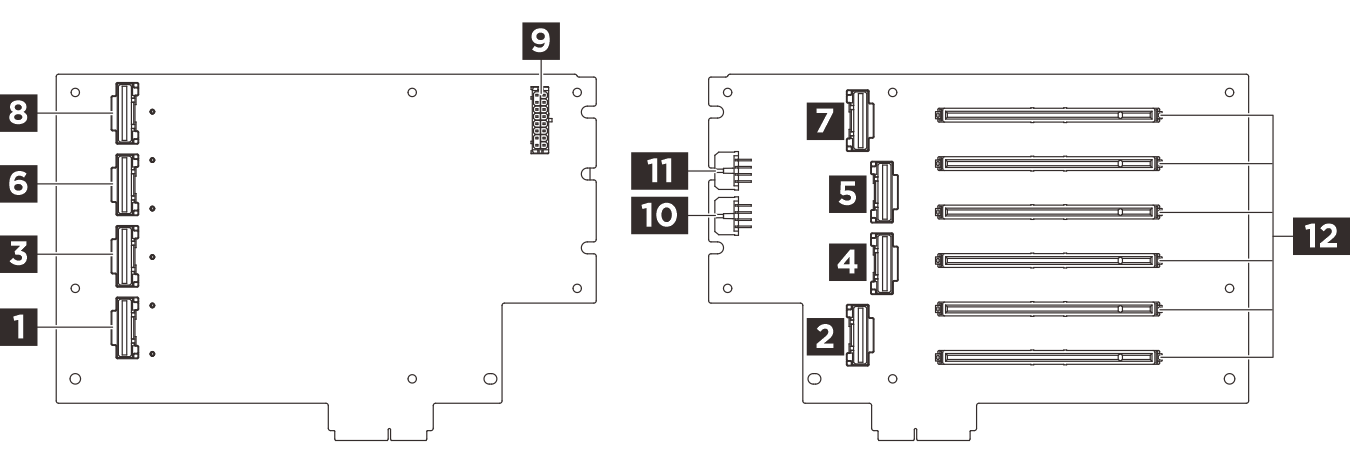

Abbildung 3. PCIe-Adapterkarte Gen5 (FH) mit sechs Steckplätzen

1 R1-Anschluss	2 R2-Anschluss
3 R3-Anschluss	4 R4-Anschluss
5 R5-Anschluss	6 R6-Anschluss
7 R7-Anschluss	8 R8-Anschluss
9 Adapter-Netzteilanschluss	10 GPU-Netzteilanschluss 2
11 GPU-Netzteilanschluss 1	12 PCIe-Steckplätze (x6)
