PCIe 擴充卡接頭

請參閱本節，以找出 PCIe 擴充卡上的接頭。

伺服器支援下列 PCIe 擴充卡：

雙插槽 PCIe Gen4 擴充卡​

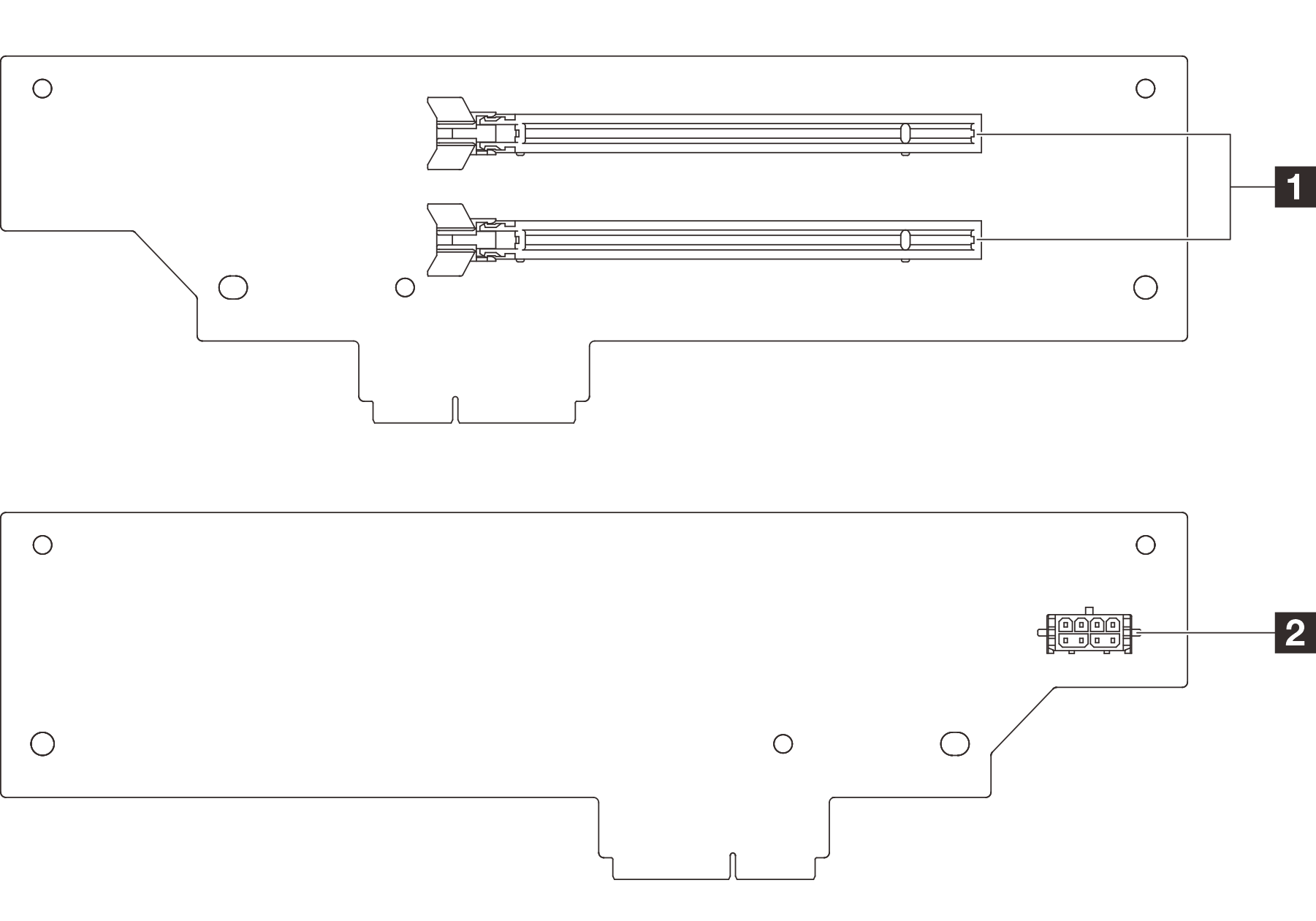

圖 1. 雙插槽 PCIe Gen4 擴充卡接頭
Two-slot PCIe Gen5 riser card connectors
1 PCIe 插槽 (x2)2 擴充卡電源接頭

六插槽 PCIe Gen5 擴充卡 (HH)​

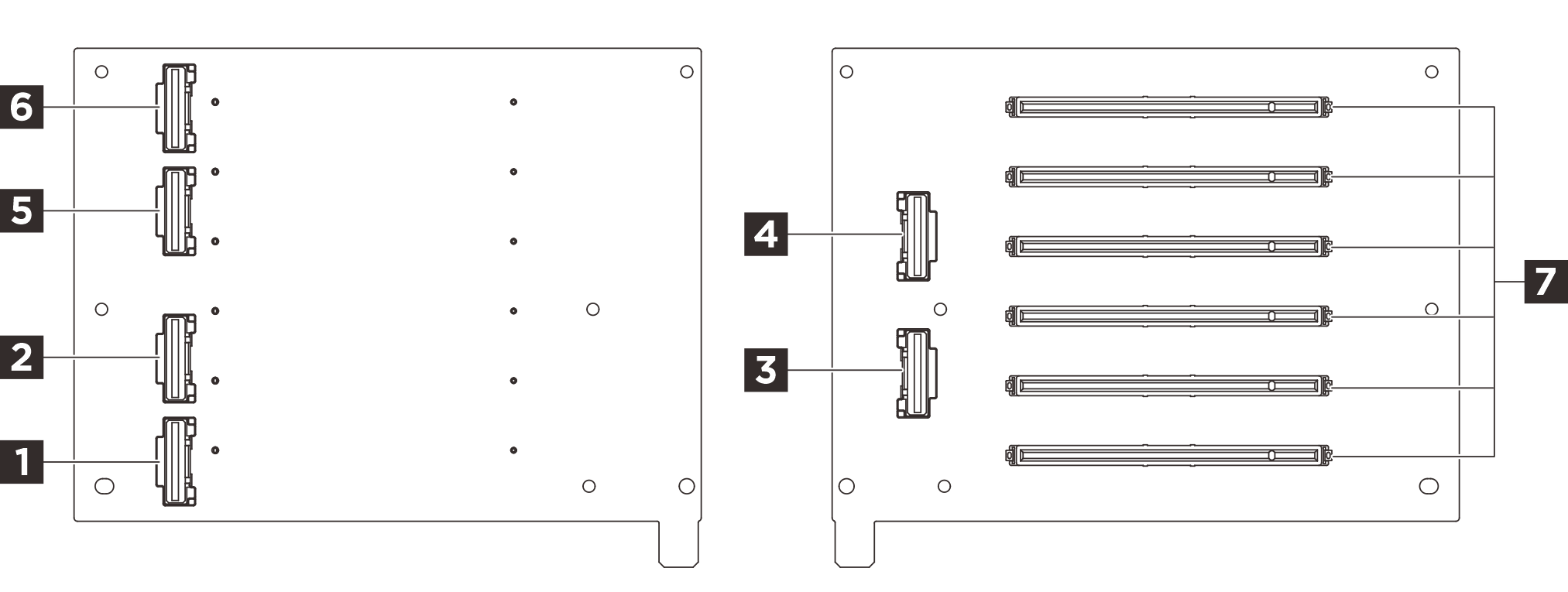

圖 2. 六插槽 PCIe Gen5 擴充卡 (HH)
Six-slot PCIe Gen5 riser card (HH)
1 R1 接頭2 R2 接頭
3 R3 接頭4 R4 接頭
5 R5 接頭6 R6 接頭
7 PCIe 插槽 (x6)

六插槽 PCIe Gen5 擴充卡 (FH)​

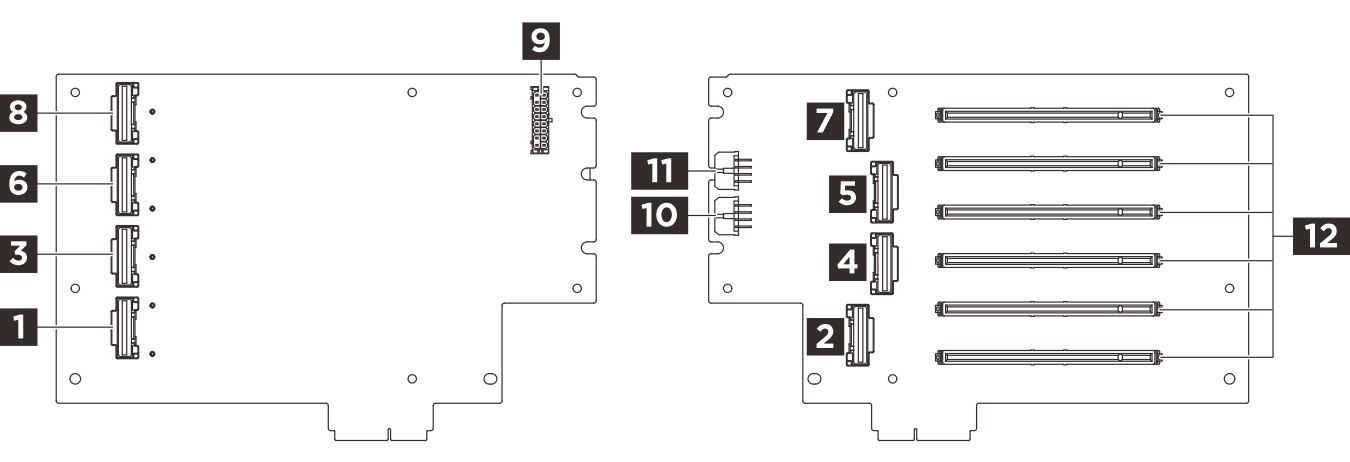

圖 3. 六插槽 PCIe Gen5 擴充卡 (FH)
Six-slot PCIe Gen5 riser card (FH)
1 R1 接頭2 R2 接頭
3 R3 接頭4 R4 接頭
5 R5 接頭6 R6 接頭
7 R7 接頭8 R8 接頭
9 擴充卡電源接頭10 GPU 電源 2 接頭
11 GPU 電源 1 接頭12 PCIe 插槽 (x6)
