Connecteurs de la carte mezzanine PCIe

Consultez cette section pour localiser les connecteurs présents sur la carte mezzanine PCIe.

Carte mezzanine PCIe Gen4 à deux emplacements​

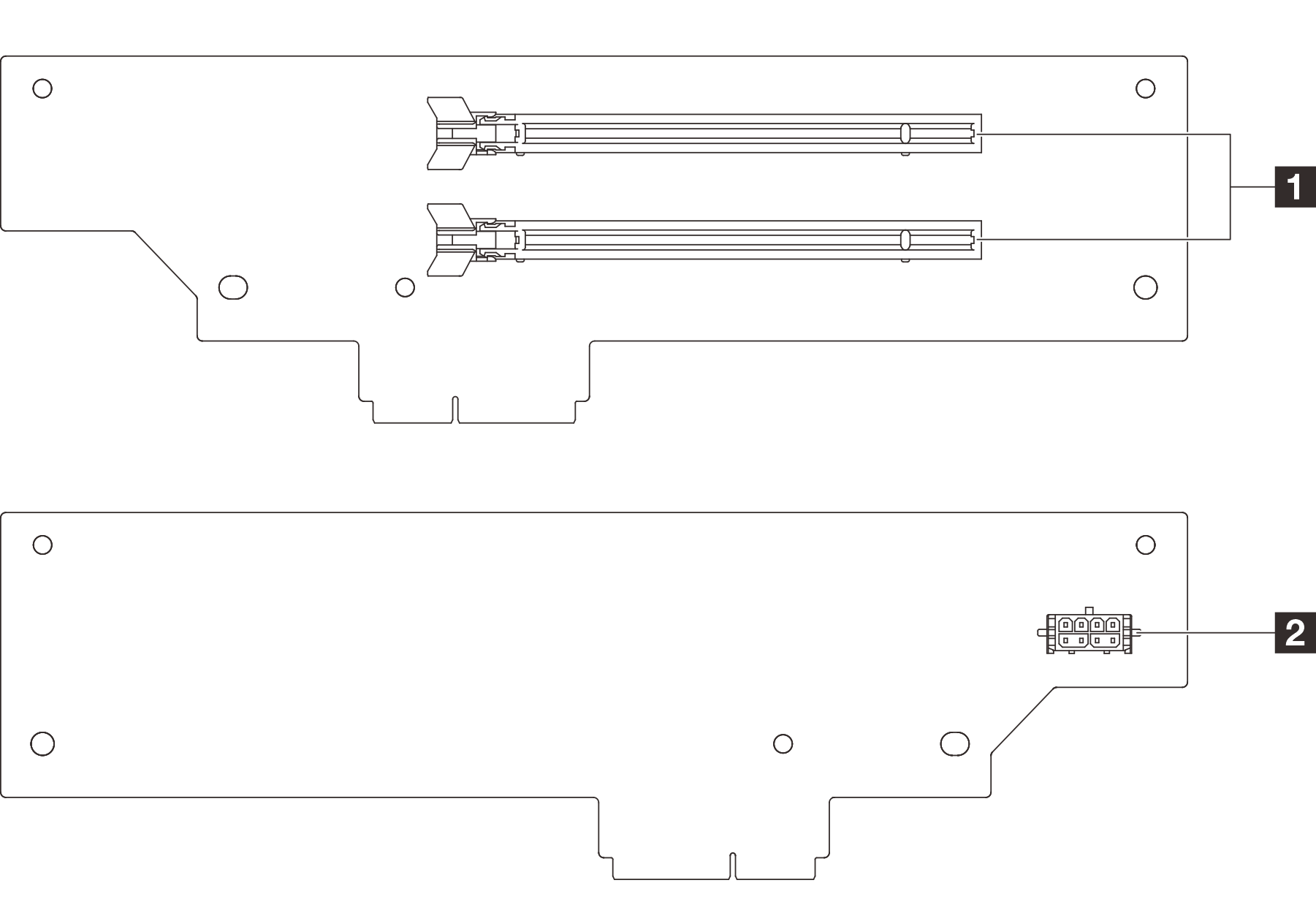

Figure 1. Connecteurs de carte mezzanine PCIe Gen4 à deux emplacements

1 Emplacements PCIe (2)

2 Connecteur d’alimentation de la carte mezzanine

Carte mezzanine PCIe Gen5 à six emplacements (HH)​

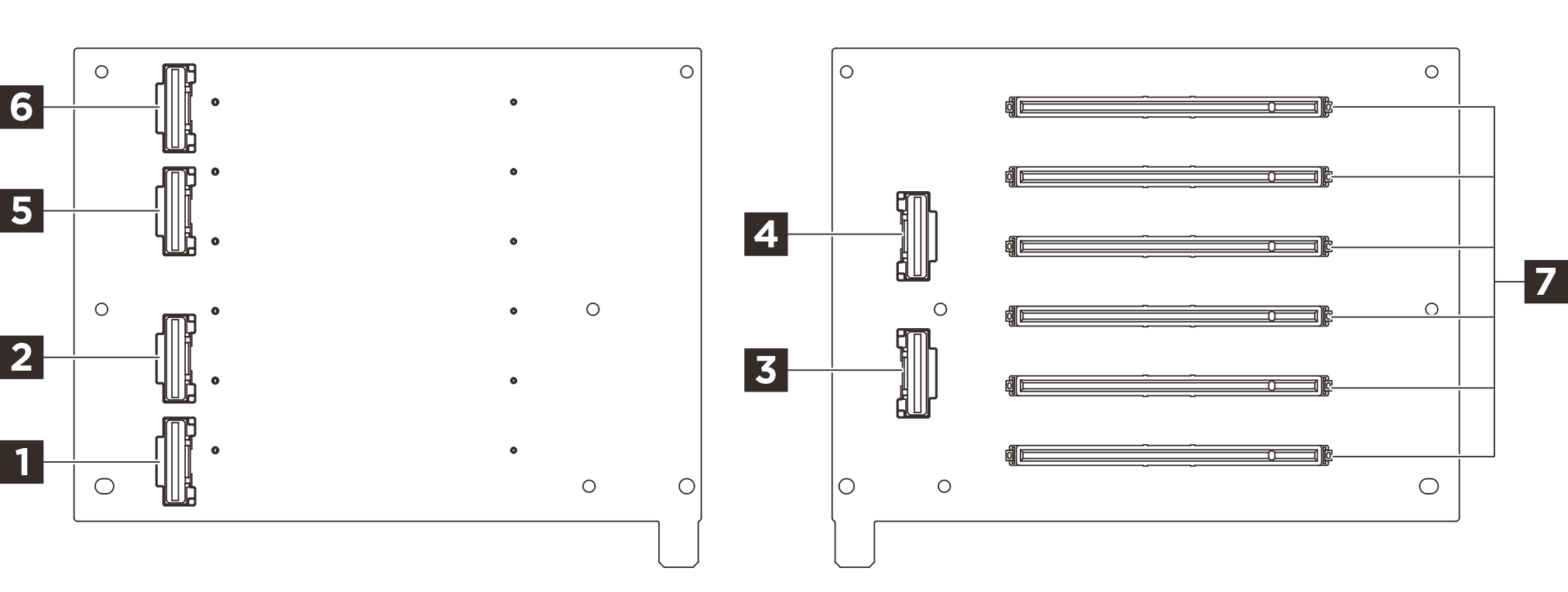

Figure 2. Carte mezzanine PCIe Gen5 à six emplacements (HH)

1 Connecteur R1	2 Connecteur R2
3 Connecteur R3	4 Connecteur R4
5 Connecteur R5	6 Connecteur R6
7 Emplacements PCIe (6)

Carte mezzanine PCIe Gen5 à six emplacements (FH)​

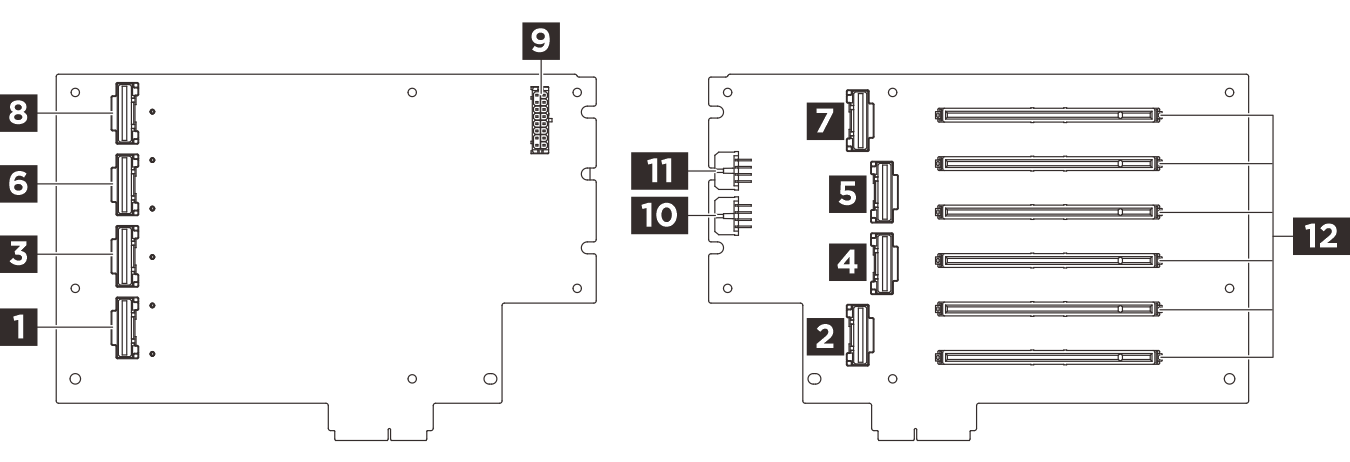

Figure 3. Carte mezzanine PCIe Gen5 à six emplacements (FH)

1 Connecteur R1	2 Connecteur R2
3 Connecteur R3	4 Connecteur R4
5 Connecteur R5	6 Connecteur R6
7 Connecteur R7	8 Connecteur R8
9 Connecteur d’alimentation de la carte mezzanine	10 Connecteur d’alimentation GPU 2
11 Connecteur d’alimentation GPU 1	12 Emplacements PCIe (6)
