PCIe 라이저 카드 커넥터
이 섹션을 참조하여 PCIe 라이저 카드에서 커넥터를 찾으십시오.
본 서버는 다음 PCIe 라이저 카드를 지원합니다.
6슬롯 PCIe Gen5 라이저 카드(HH)

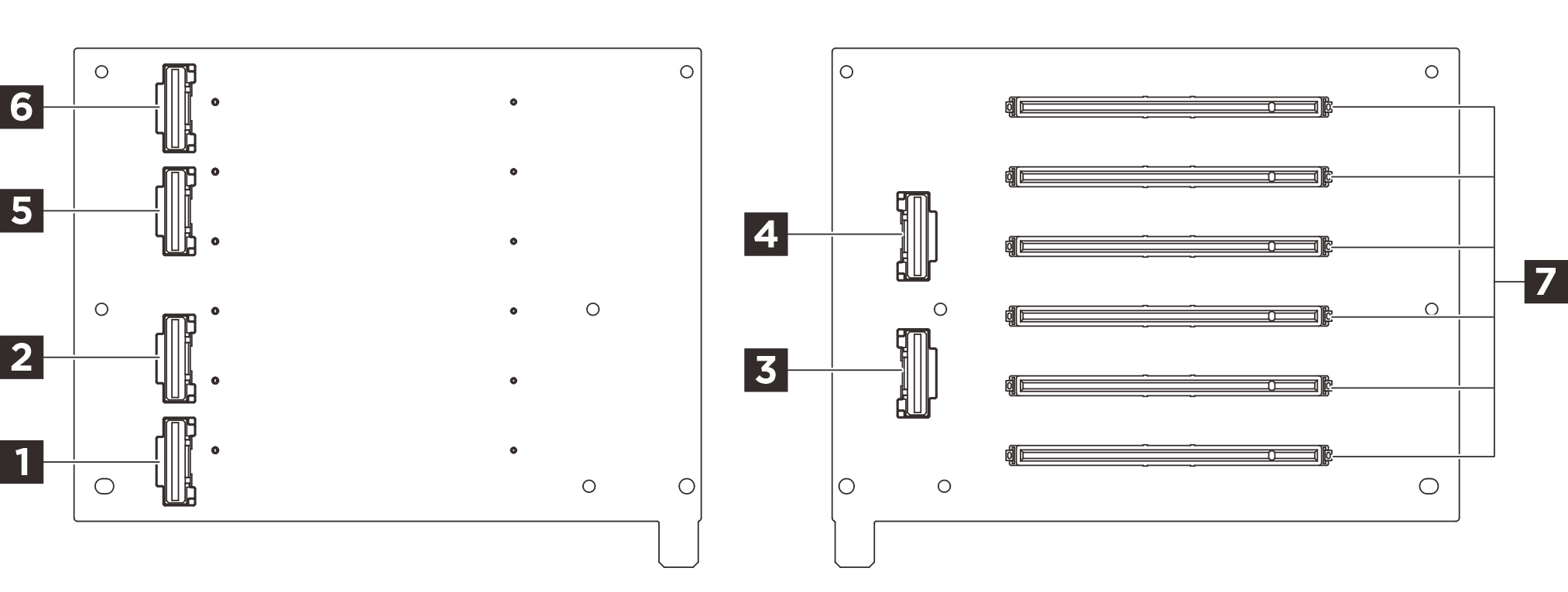

그림 2. 6슬롯 PCIe Gen5 라이저 카드(HH)
| 1 R1 커넥터 | 2 R2 커넥터 |
| 3 R3 커넥터 | 4 R4 커넥터 |
| 5 R5 커넥터 | 6 R6 커넥터 |
| 7 PCIe 슬롯(x6) |
6슬롯 PCIe Gen5 라이저 카드(FH)

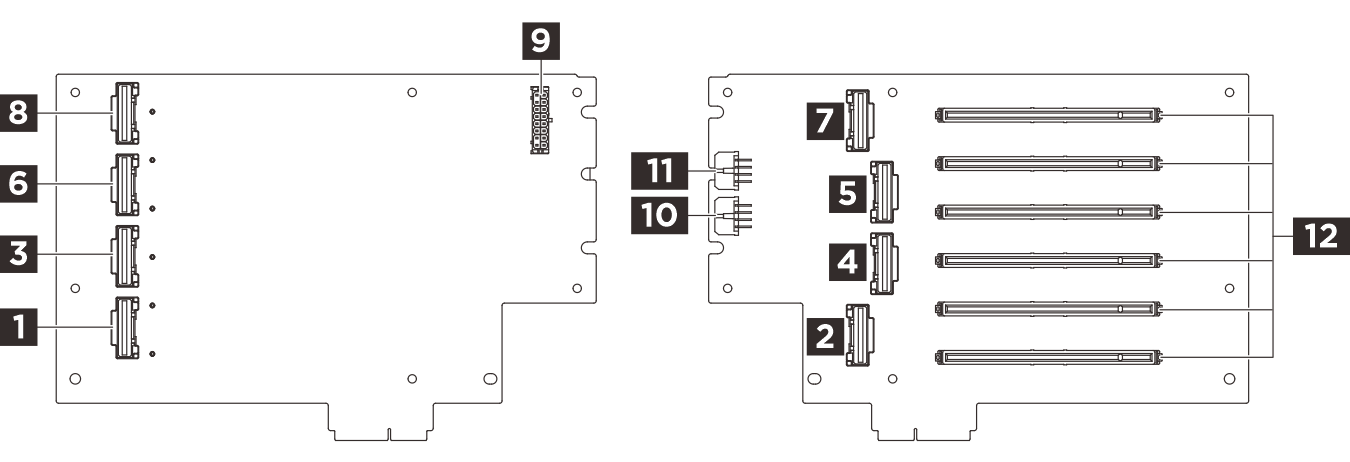

그림 3. 6슬롯 PCIe Gen5 라이저 카드(FH)
| 1 R1 커넥터 | 2 R2 커넥터 |
| 3 R3 커넥터 | 4 R4 커넥터 |
| 5 R5 커넥터 | 6 R6 커넥터 |
| 7 R7 커넥터 | 8 R8 커넥터 |
| 9 라이저 전원 커넥터 | 10 GPU 전원 2 커넥터 |
| 11 GPU 전원 1 커넥터 | 12 PCIe 슬롯(x6) |
