Disposición de los cables de la placa de la distribución de alimentación
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables para la placa de distribución de alimentación.
Nota
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

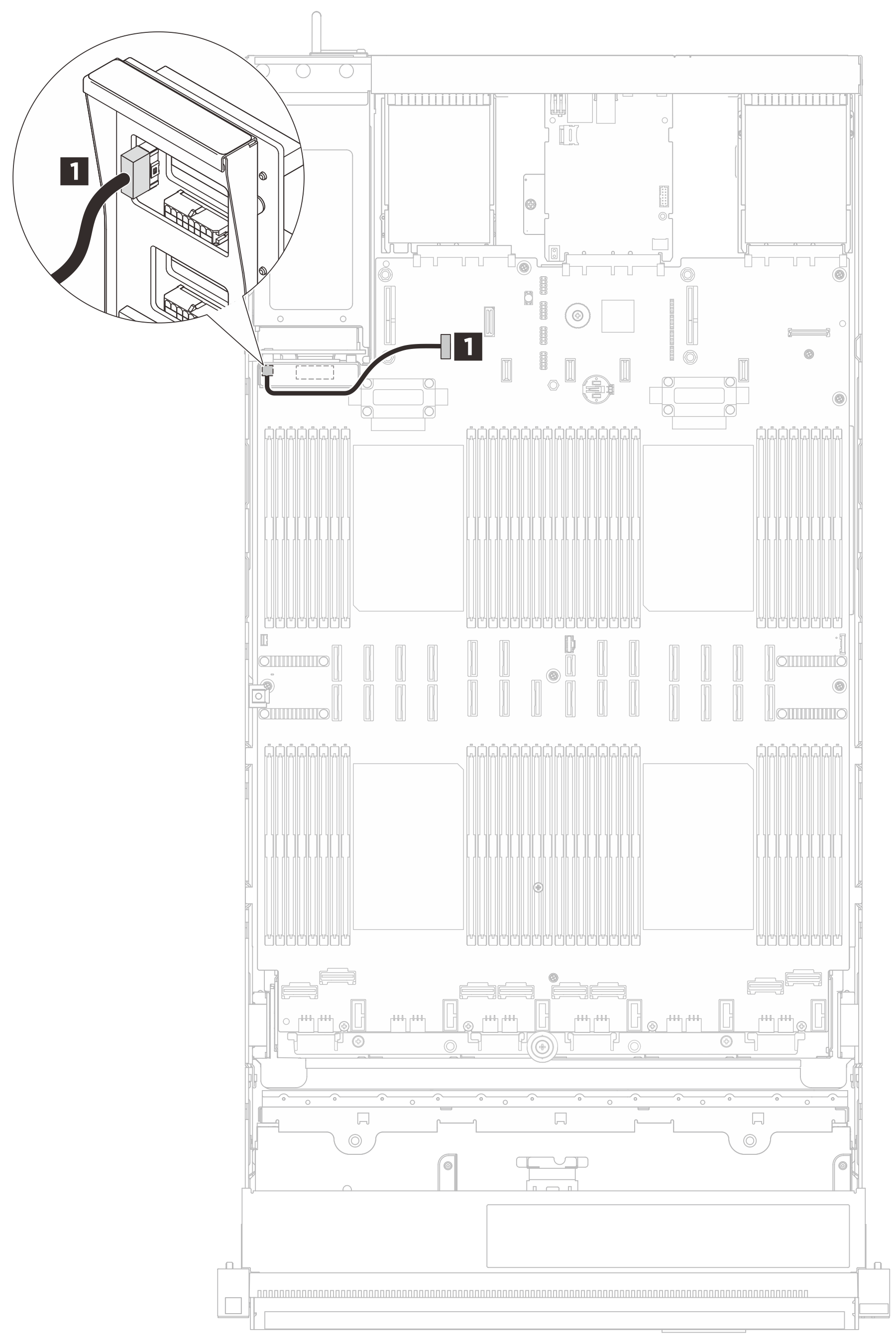

Figura 1. Disposición de los cables para la placa de la distribución de alimentación
| Cable | Desde | Hasta |
|---|---|---|
| 2x15p ST to 2x15p (210 mm) | 1 Conector de banda lateral de PDB | 1 Conector de alimentación de banda lateral de la PDB |
