Прокладка кабелей для платы распределения питания
В этом разделе приведены инструкции по прокладке кабелей для платы распределения питания.
Прим.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

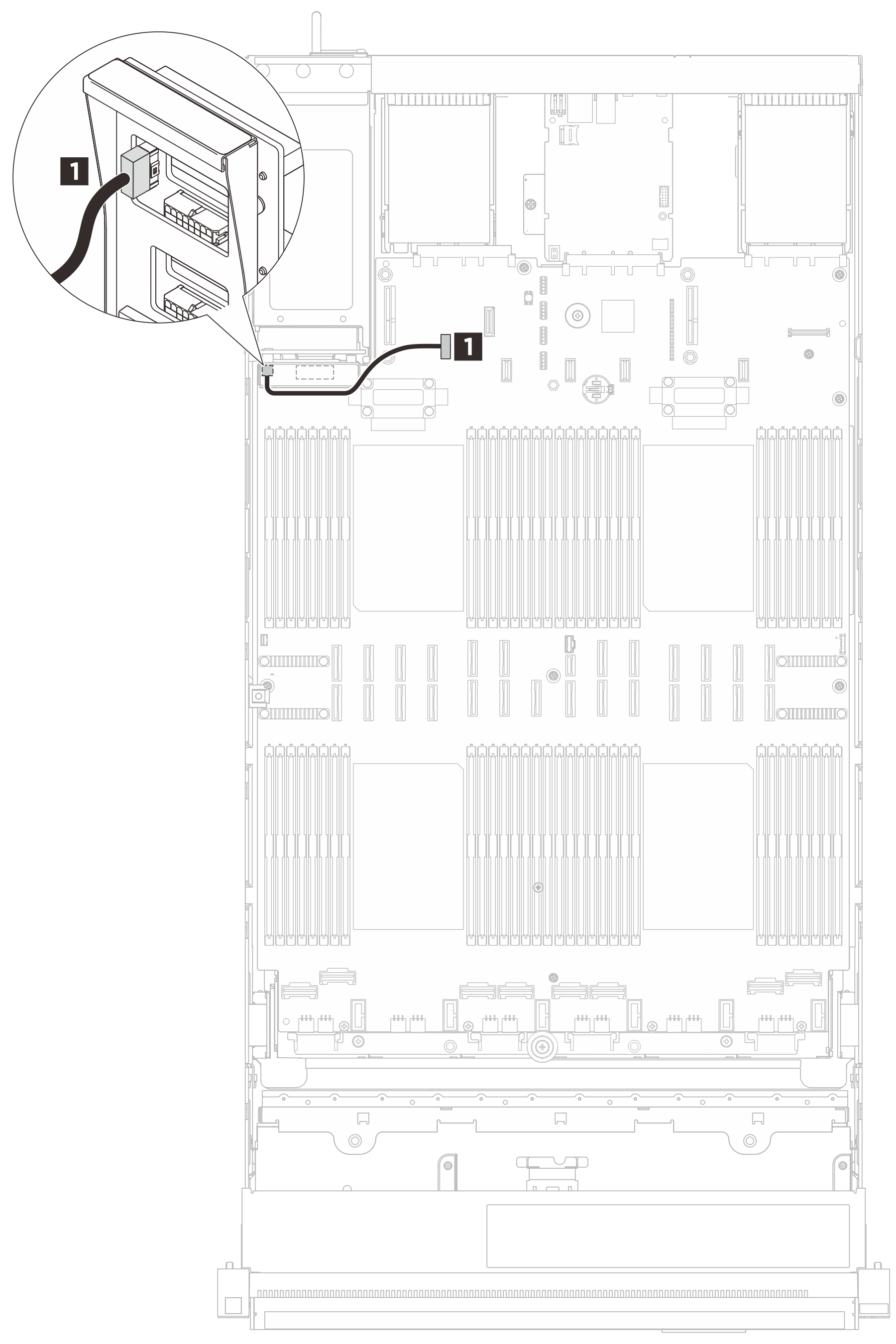

Рис. 1. Прокладка кабелей для платы распределения питания
| Кабель | От | К |
|---|---|---|
| 2x15p ST to 2x15p (210 mm) | 1 Разъем SIDEBAND платы распределения питания | 1 Разъем питания SIDEBAND платы распределения питания |
