Conectores do conjunto da placa-mãe para roteamento de cabos

As ilustrações a seguir mostram os conectores internos no conjunto da placa-mãe usados para o roteamento de cabos internos.

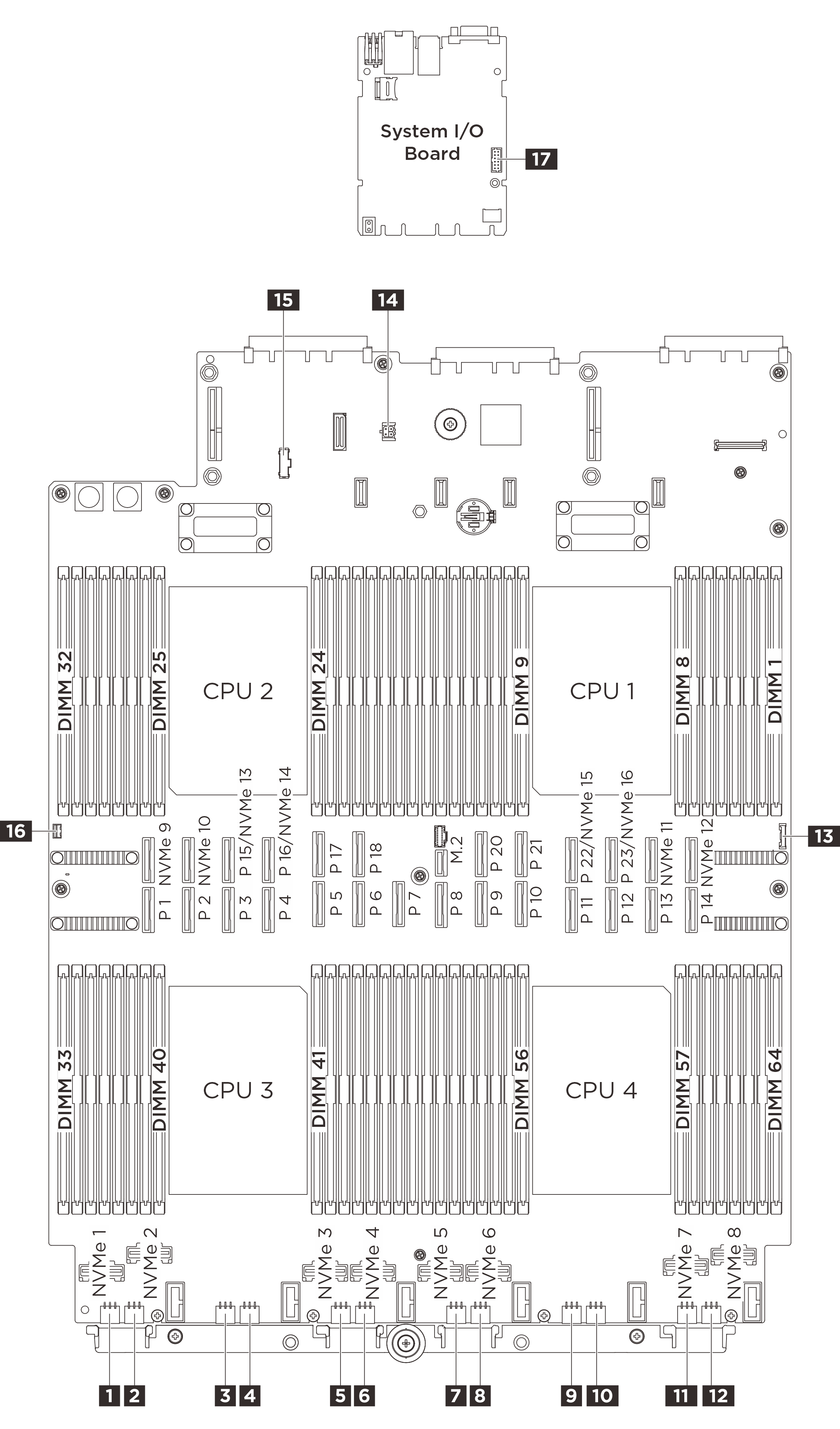

Figura 1. Conectores do conjunto da placa-mãe para roteamento de cabos

1 Conector de energia do backplane 1	2 Conector de energia 2 do backplane
3 Conector de energia 3 do backplane	4 Conector de energia 4 do backplane
5 Conector de energia 5 do backplane	6 Conector de energia 6 do backplane
7 Conector de energia 7 do backplane	8 Conector de energia do backplane 8
9 Conector de energia 9 do backplane	10 Conector de energia 10 do backplane
11 Conector de energia 11 do backplane	12 Conector de energia 12 do backplane
13 Conector USB do painel frontal	14 Conector do sensor de vazamento
15 Conector lateral da PDB	16 Conector de chave de intrusão
17 Conector da porta serial
