PCIe 擴充卡 3 纜線佈線
請依照本節中的指示，瞭解如何為 PCIe 擴充卡 3 進行纜線佈線。
註
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。
根據 PCIe 擴充卡類型選擇佈線方案。
六插槽 PCIe Gen5 擴充卡 3 纜線佈線

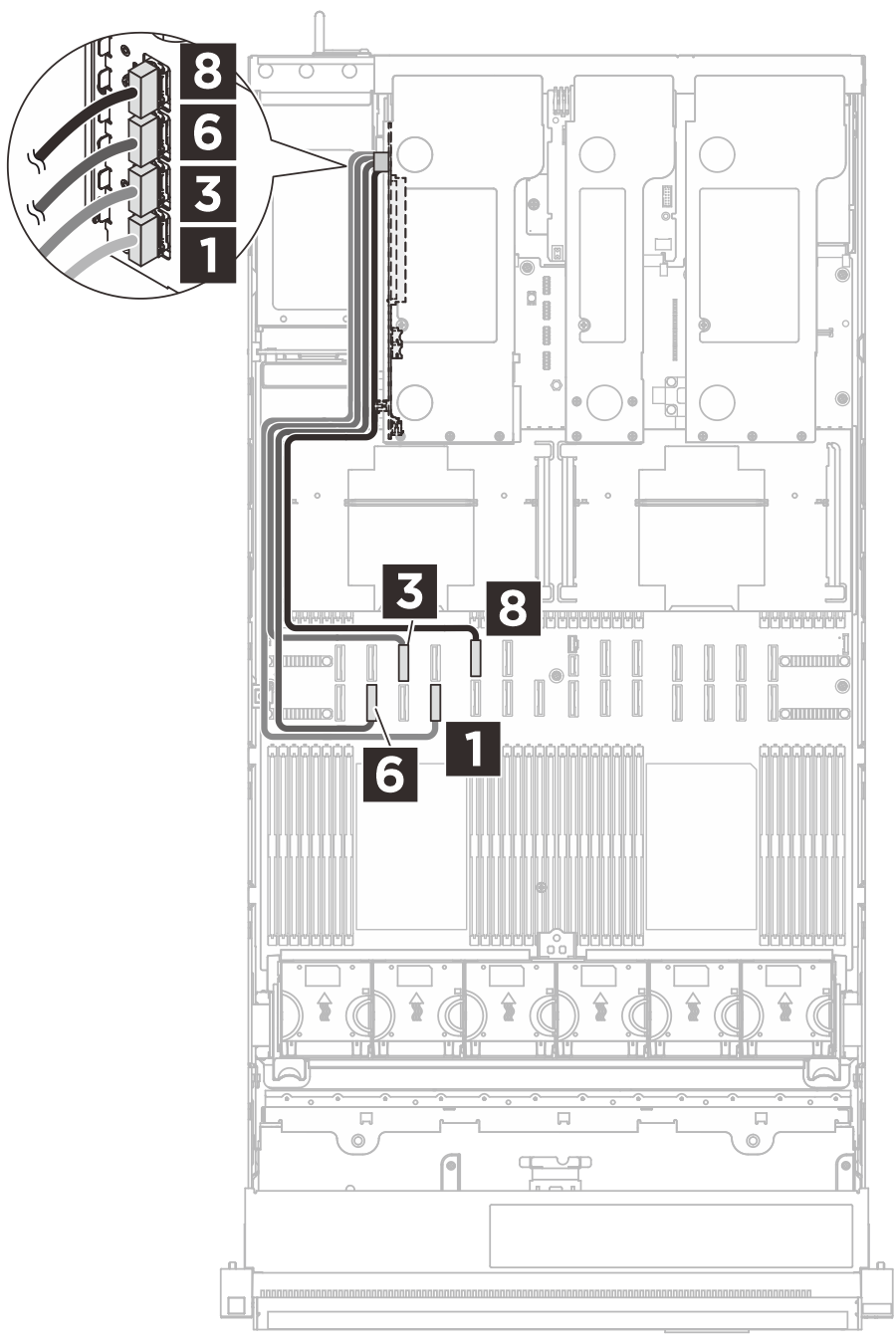

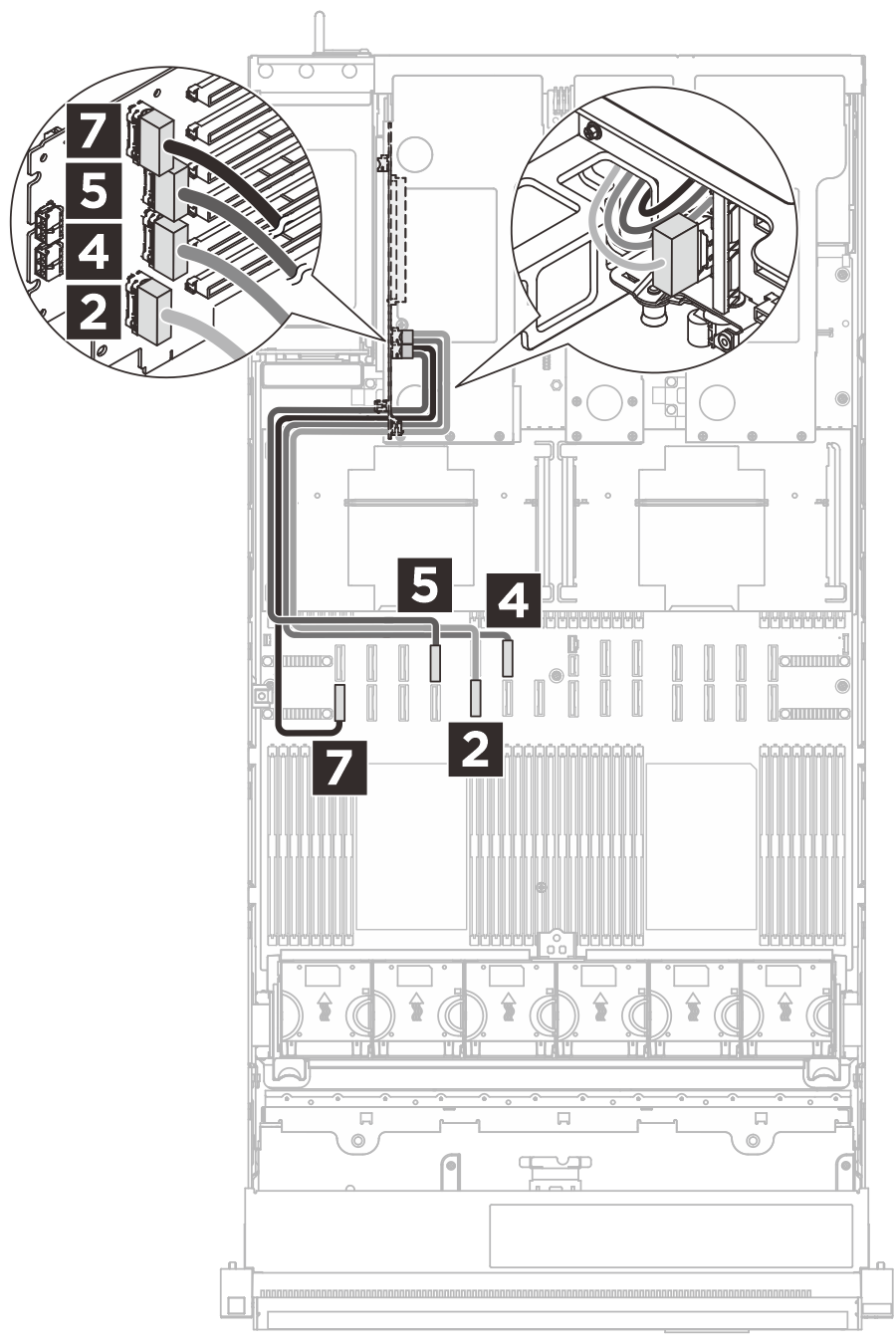

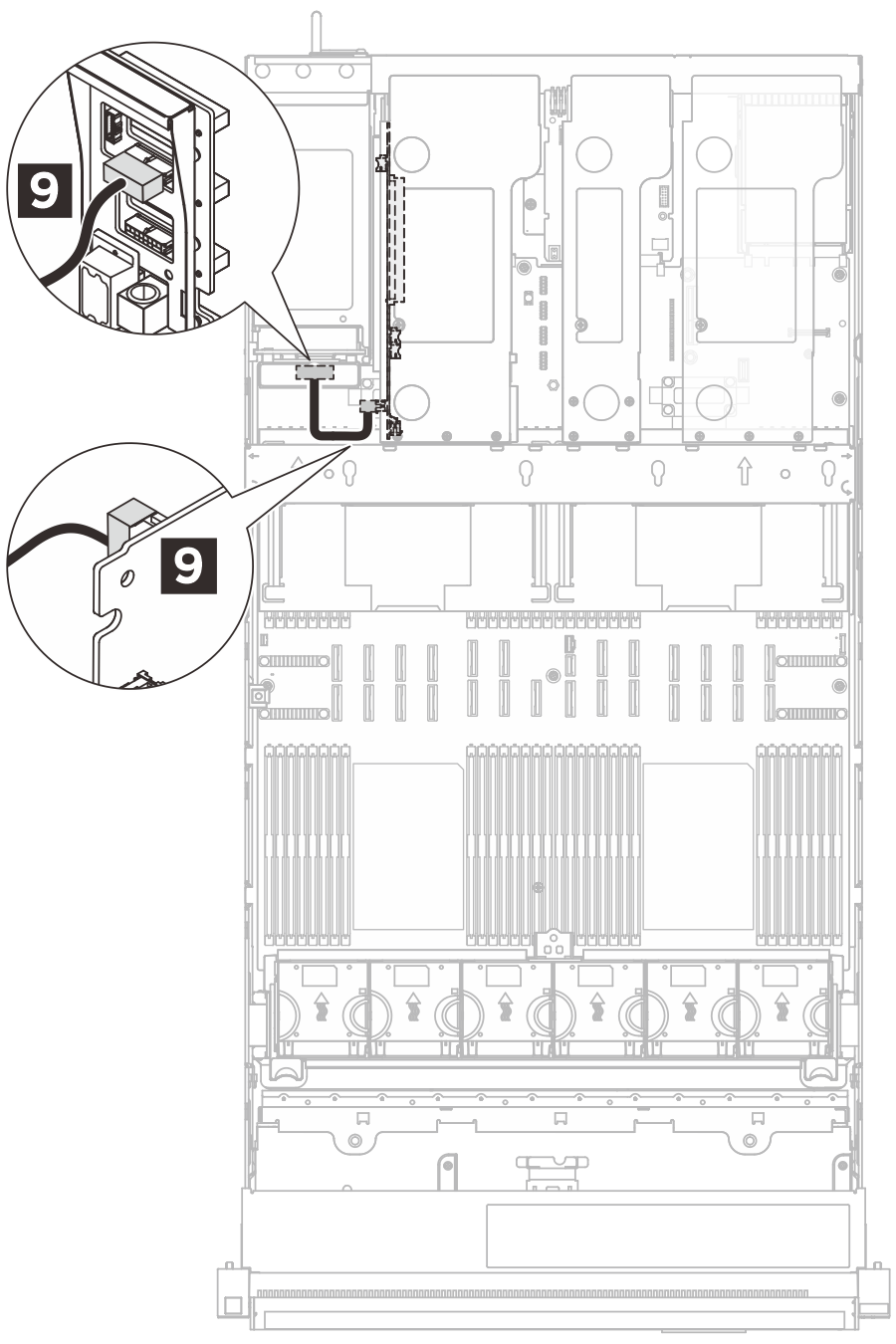

下圖顯示六插槽 PCIe Gen5 擴充卡 3 的纜線佈線。
 |  |  |
| 纜線 | 從（擴充卡） | 到（主機板組件） |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16 |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 電源接頭 | 9 PDB：擴充卡 3 電源接頭 |
六插槽 PCIe Gen5 擴充卡 3 纜線佈線（含液冷模組）

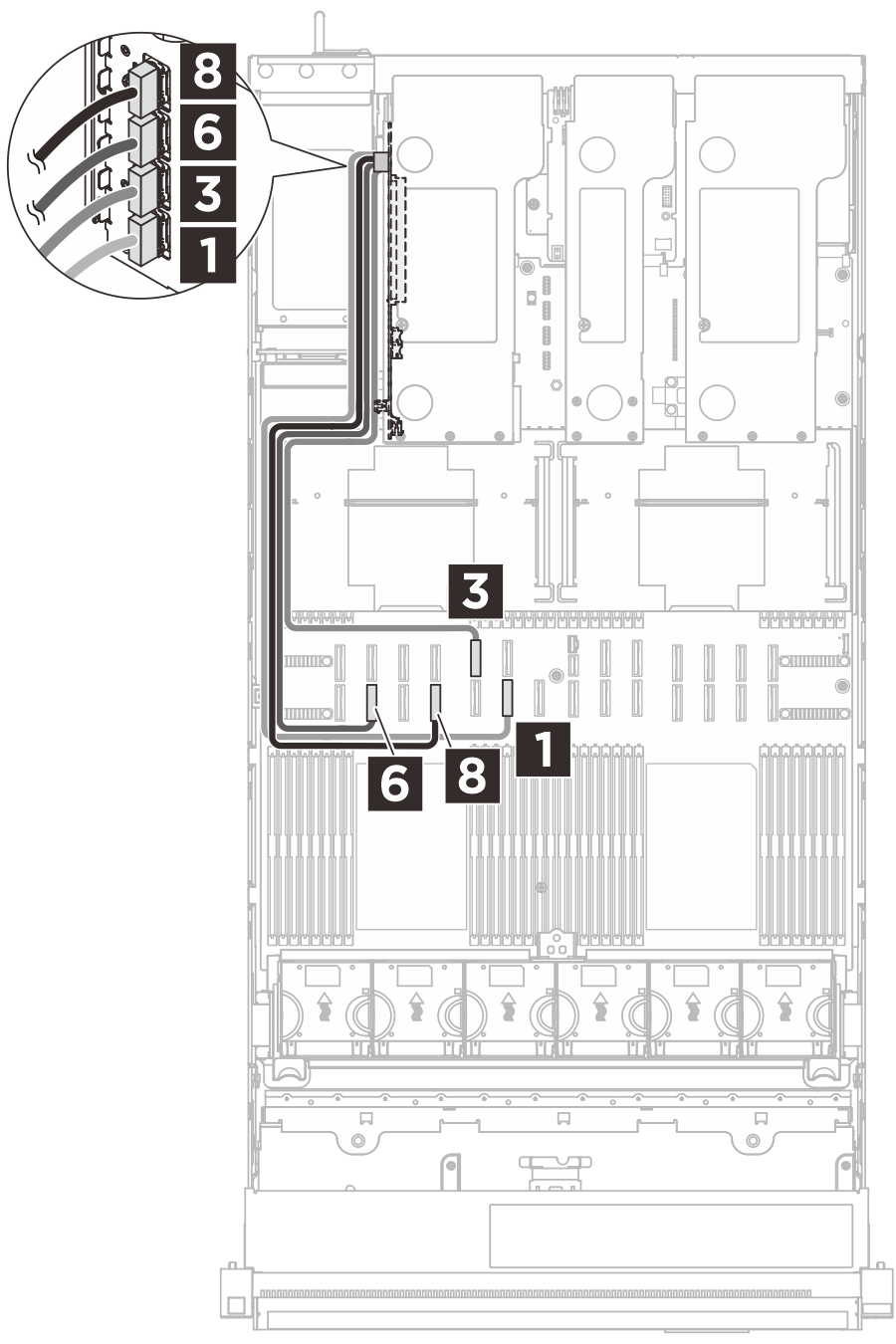

下圖顯示安裝了 Processor Neptune® Core Module（液冷模組）的伺服器中六插槽 PCIe Gen5 擴充卡 3 的纜線佈線。
 |  | |
| 纜線 | 從（擴充卡） | 到（主機板組件） |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 電源接頭 | 9 PDB：擴充卡 3 電源接頭 |
雙插槽 PCIe Gen4 擴充卡 3 纜線佈線
下圖顯示雙插槽 PCIe Gen4 擴充卡 3 的纜線佈線。

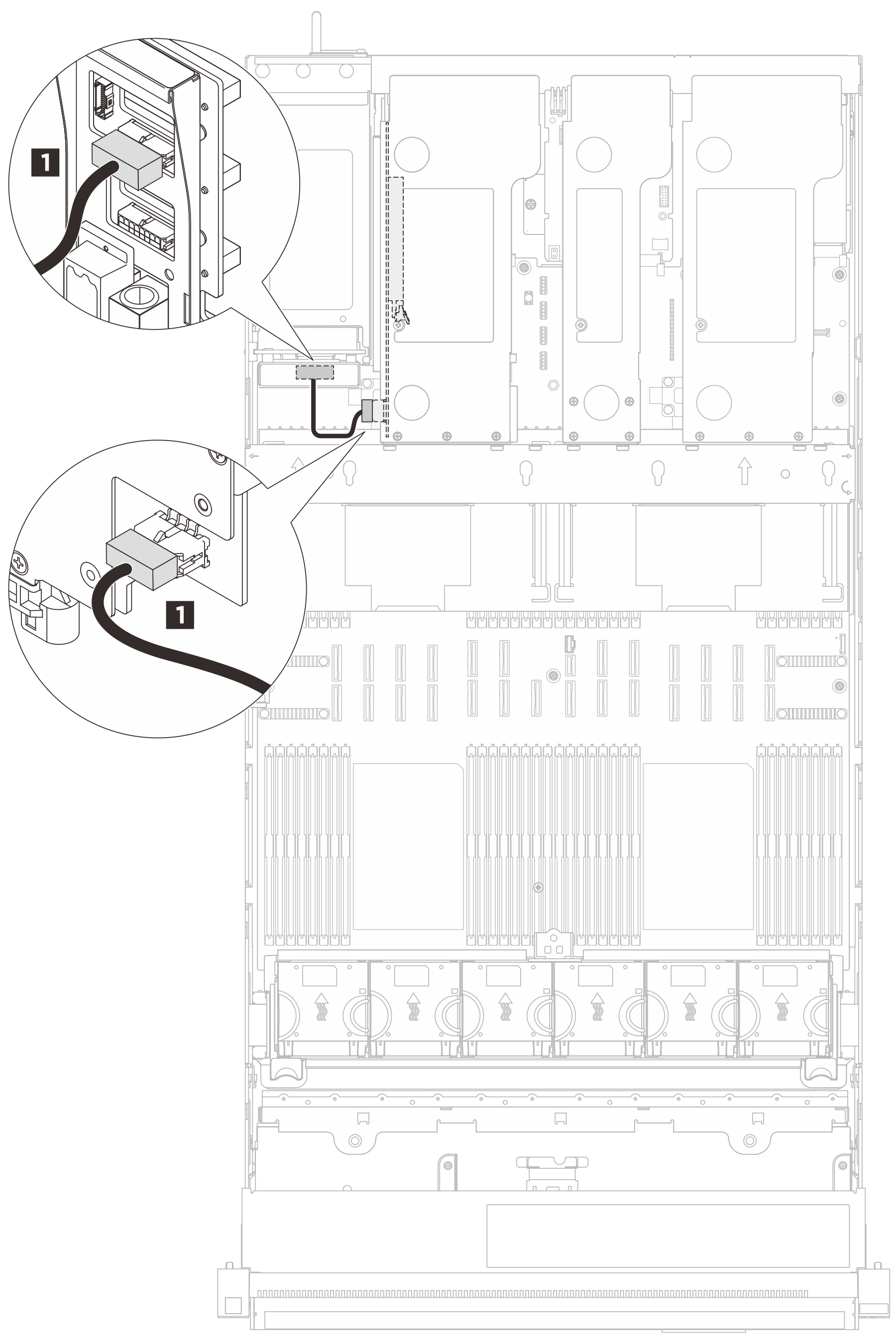

圖 1. 雙插槽 PCIe Gen4 擴充卡 3 的纜線佈線
| 纜線 | 從 | 到 |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 擴充卡：電源接頭 | 1 PDB：擴充卡 3 電源接頭 |
