PCIe 转接件 2 线缆布放
按照本节中的说明了解如何为 PCIe 转接件 2 进行线缆布放。
注
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。
六插槽 PCIe 转接件 2 线缆布放

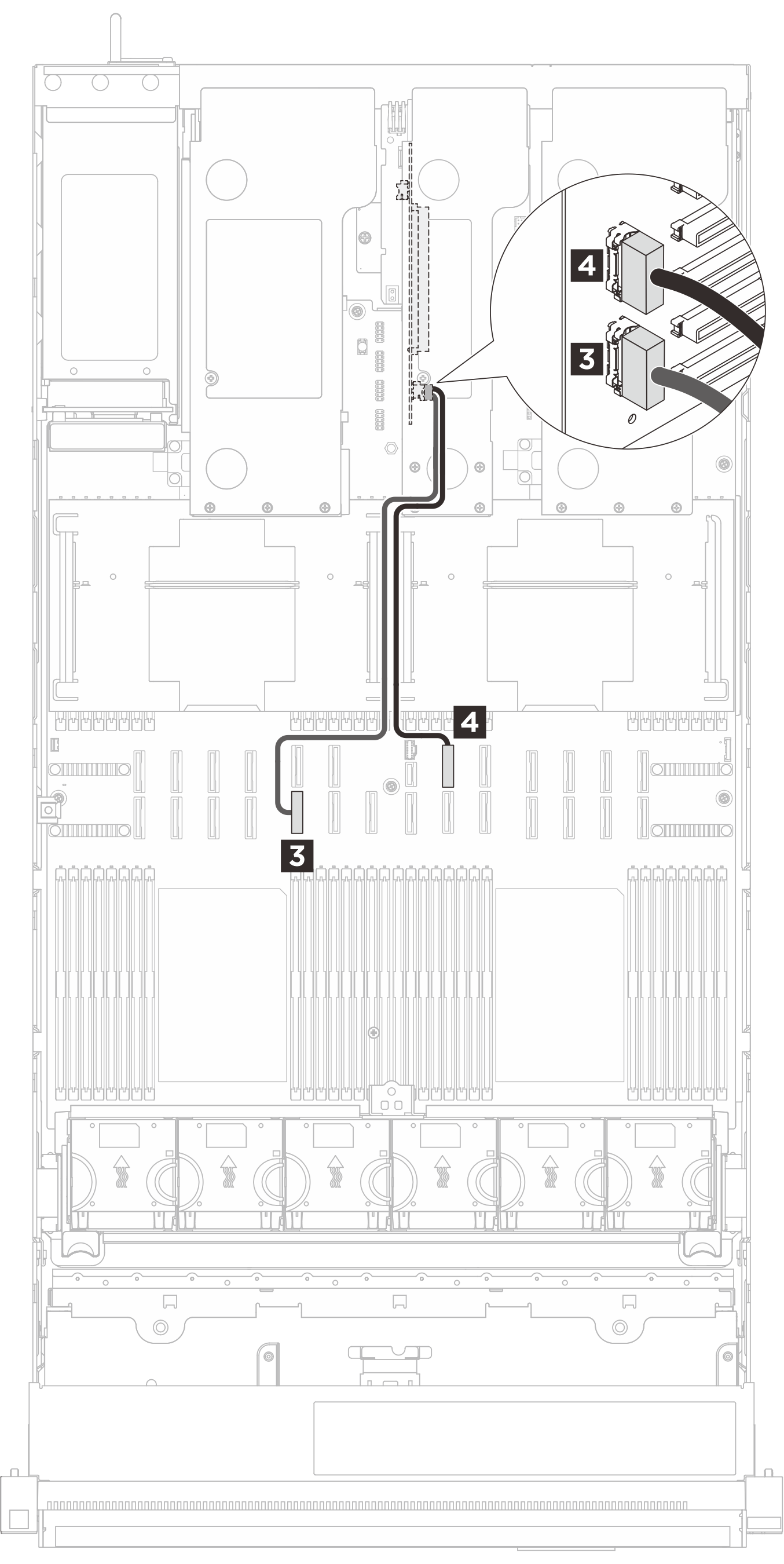

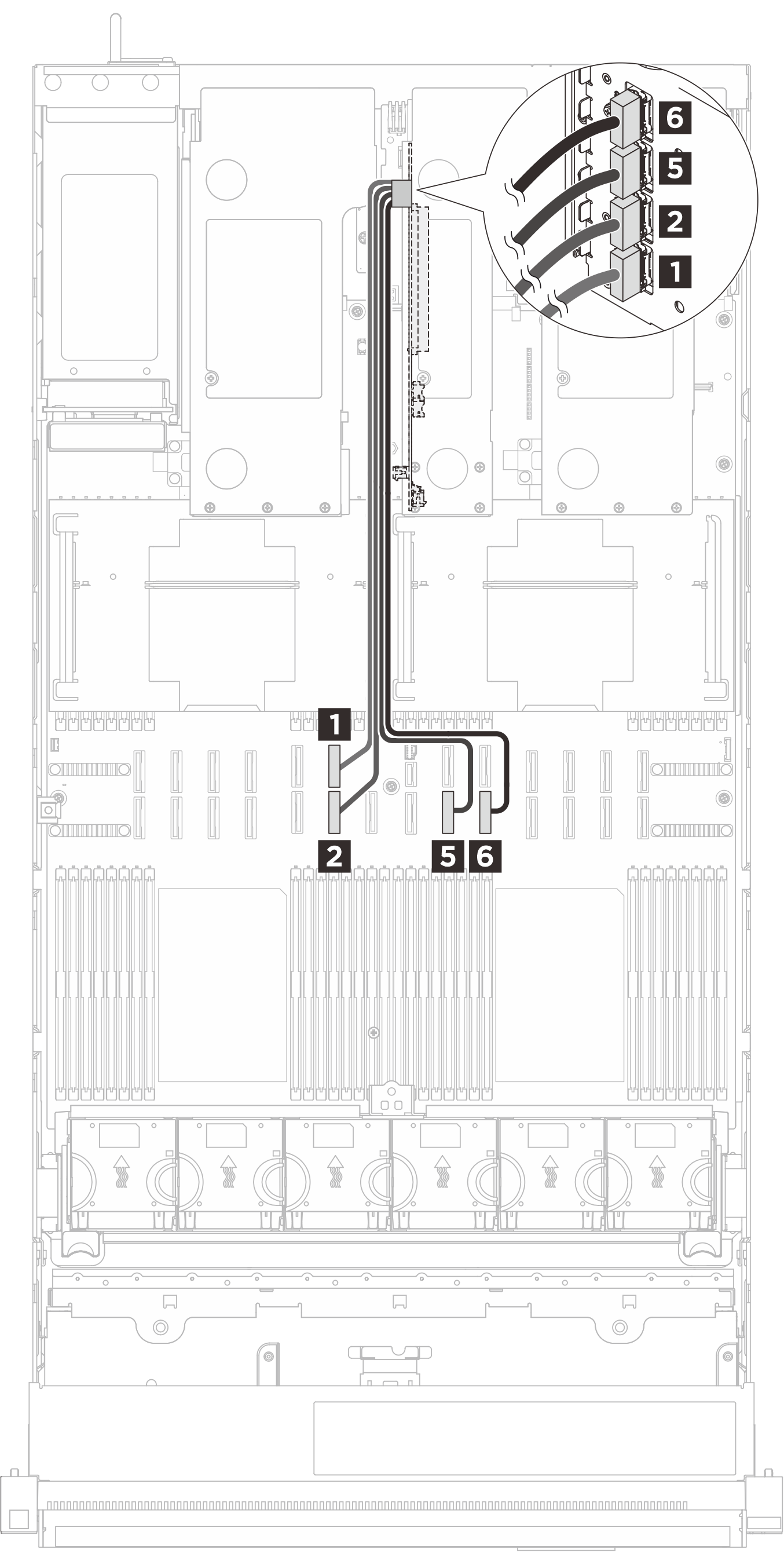

下图显示了六插槽 PCIe 转接件 2 的线缆布放。
 |  |
| 线缆 | 从（转接卡） | 到（主板组合件） |
|---|---|---|
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 1 R1 | 1 P18 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 2 R2 | 2 P6 |
| MCIO x8 to Swift x8 (320 mm) | 3 R3 | 3 P5 |
| MCIO x8 to Swift x8 (320 mm) | 4 R4 | 4 P20 |
| MCIO x8 to Swift x8 (440 mm, flat 140 mm) | 5 R5 | 5 P9 |
| MCIO x8 to Swift x8 (500 mm, flat 140 mm) | 6 R6 | 6 P10 |
